Was ist ROI in der Bildverarbeitung?

Was ist ROI in der Bildverarbeitung fragt jedes Team, das eine Kamera zum ersten Mal an die Linie hängt. ROI heißt Region of Interest: Rechteck oder Maske, die gemessen wird — nicht das Vollbild. Weniger Pixel, kürzerer Zyklus, weniger Hintergrundrauschen.

Beleuchtung steht unter Beleuchtungsauswahl für Industriekameras; Trigger unter Kamera-Trigger und Encoder am Förderband.

Was ist ROI in der Bildverarbeitung?

ROI reduziert die Datenmenge zum Prozessor. Ein 5-Megapixel-Sensor braucht oft nur ein 400×300-Fenster am Teil. Dieselbe Hardware läuft dann schneller oder mit engerer Schwelle. Der zweite Gewinn sind Fehlalarme: Bandkante, Nachbarlicht oder eine Hand im Bild wirken im Vollbild wie Fehler. Das Fenster hält die Messung an der Geometrie des Teils.

Die Schichten skizziert Was ist Bildverarbeitung. Die Karte steht unter Bildverarbeitung.

Warum ist es wichtig?

• Weniger Pixel: kürzerer Zyklus, weniger Bandbreite
• Hintergrund weg: weniger Fehlalarme
• Datenschutz: Gesicht oder Etikettentext bleiben außerhalb

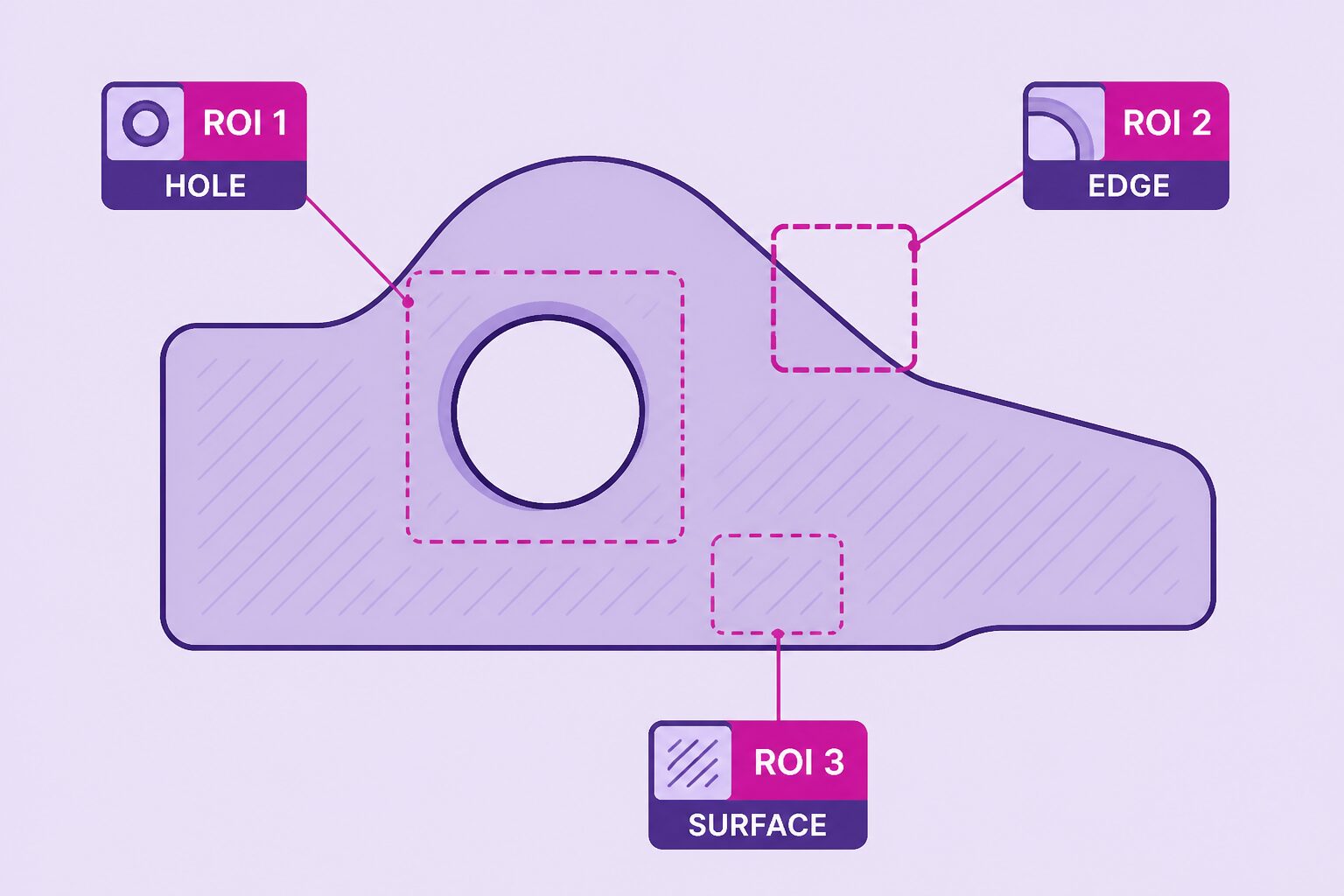

• Mehrere Fenster: Schraube, Etikett, Kante mit eigenen Schwellen

Wie funktioniert es?

An festen Stationen, an denen das Teil immer im selben Fenster hält, ist ROI fast Pflicht. Am Förderband mit Encoder-Trigger sitzt das Fenster in Bandkoordinaten: das Teil darf driften, der Trigger wandert, die ROI nicht. Bei wechselnder Baugröße reicht ein festes Fenster nicht.

Wenn Sensor und Schnittstelle es unterstützen, hebt eine schmale ROI die Bildrate. Späteres Crop am Host bringt denselben Gewinn nicht. Die Industriekamera (USB/GigE) sollte das Fenster vor der Aufnahme setzen.

Typische Einsatzfelder

• Schraube / Clip da-nicht-da
• Etikettenkante und Codefenster
• Loch- und Dichtungssilhouette
• Füllmeniskus
• Aufzeichnung mit Datenschutz

Häufige Fehler

ROI „so klein wie möglich“ zu machen, ist riskant. Toleranz, Vibration und Objektivverzerrung schneiden die Kante. Es braucht Reserve über die Lagetoleranz. Ändert sich die Beleuchtung, hält dieselbe ROI mit derselben Schwelle nicht. Ohne Encoder sieht das Fenster am bewegten Band leeres Band oder ein halbes Teil.

Äußerer Rahmen: Wikipedia — machine vision.

Checkliste

• Liegt Reserve über der Teiletoleranz?
• Ist der Trigger am Encoder fest?
• Wurden Licht und Schwelle zusammen kalibriert?
• Eigene Schwellen je ROI?
• Vollbild oder nur Fenster speichern?

Häufig gestellte Fragen

Ist ROI dasselbe wie Crop?

Ähnlich. Crop ist meist ein Schnitt für Aufzeichnung oder Anzeige. ROI ist bei vielen Kameras ein Fenster vor Aufnahme oder Verarbeitung.

Kann eine Szene mehrere ROIs haben?

Ja. Getrennte Fenster für Schraube, Etikett und Kante. Jedes Fenster behält eigene Schwelle und Verzögerung.

Steigt die Bildrate bei kleinerer ROI?

Wenn Sensor und Schnittstelle es unterstützen, ja. Host-Crop bringt denselben Gewinn nicht.

Reicht ROI am bewegten Band ohne Encoder?

Nein. ROI ist räumlich fest. Rutscht das Teil, muss auch der Triggerzeitpunkt festliegen.

Ergebnis

Was ist ROI in der Bildverarbeitung? Das Fenster, über das die Kamera entscheidet — nicht die ganze Szene. Tempo, Fehlalarme und Datenschutz laufen durch dieses Fenster.

---
