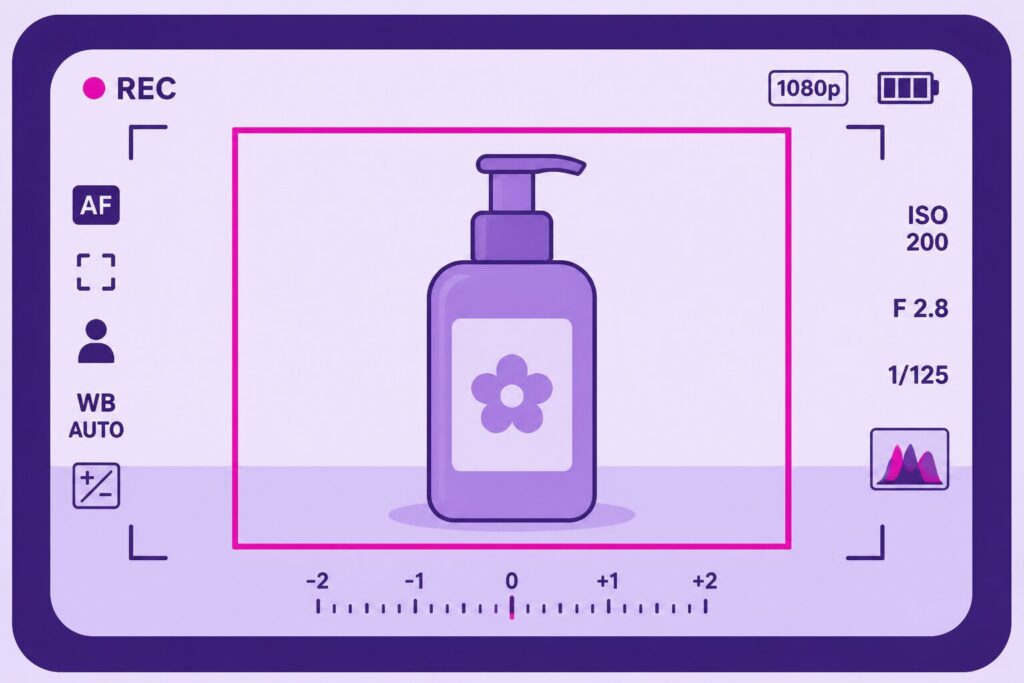

ROI nedir sorusu, endüstriyel kamerayı ilk kez sisteme bağlayan ekipte sık çıkar. ROI (region of interest) görüntü işlemede ilgi alanıdır: tüm kare yerine ölçülecek dikdörtgen veya maske. Amaç daha az piksel, daha kısa döngü ve daha az arka plan gürültüsü.
Bu yazı tanım, kullanım ve SSS tutar. Aydınlatma endüstriyel kamerada aydınlatma seçimi yazısında; tetik konveyörde kamera tetikleme ve encoder yazısındadır.
ROI nedir?
ROI, işlemciye giden veri miktarını keser. Tam kare 5 megapiksel olsa bile parça yalnızca 400×300 pikselse geri kalanı hesaplamaya katılmaz. Aynı donanımda daha yüksek hat hızı veya daha sıkı eşik mümkün olur. İkinci fayda yanlış alarmdır: bant kenarı, komşu istasyon ışığı veya operatör eli kareye girerse tam kare algoritması bunları kusur sanabilir. Pencere, ölçümü parçanın geometrisine kilitler.

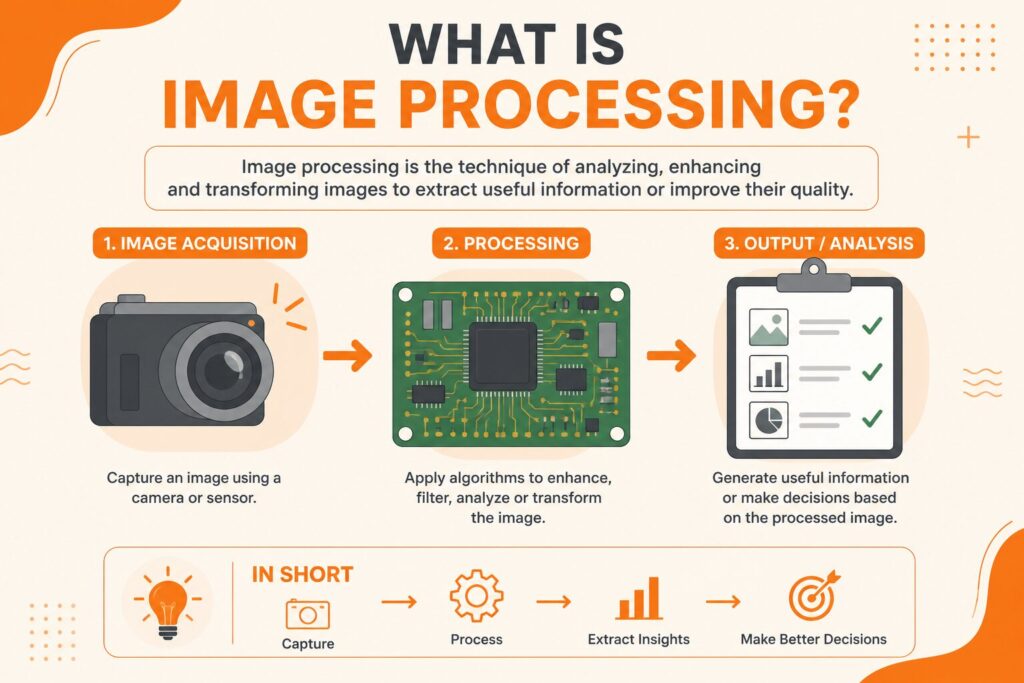

Katman özeti görüntü işleme nedir yazısındadır. Kart tarafı görüntü işleme hizmetindedir.
Neden önemlidir?
- Daha az piksel: kare süresi ve bant genişliği düşer.
- Arka plan kesilir: yanlış alarm azalır.
- Gizlilik: yüz veya etiket metni kare dışında bırakılabilir.

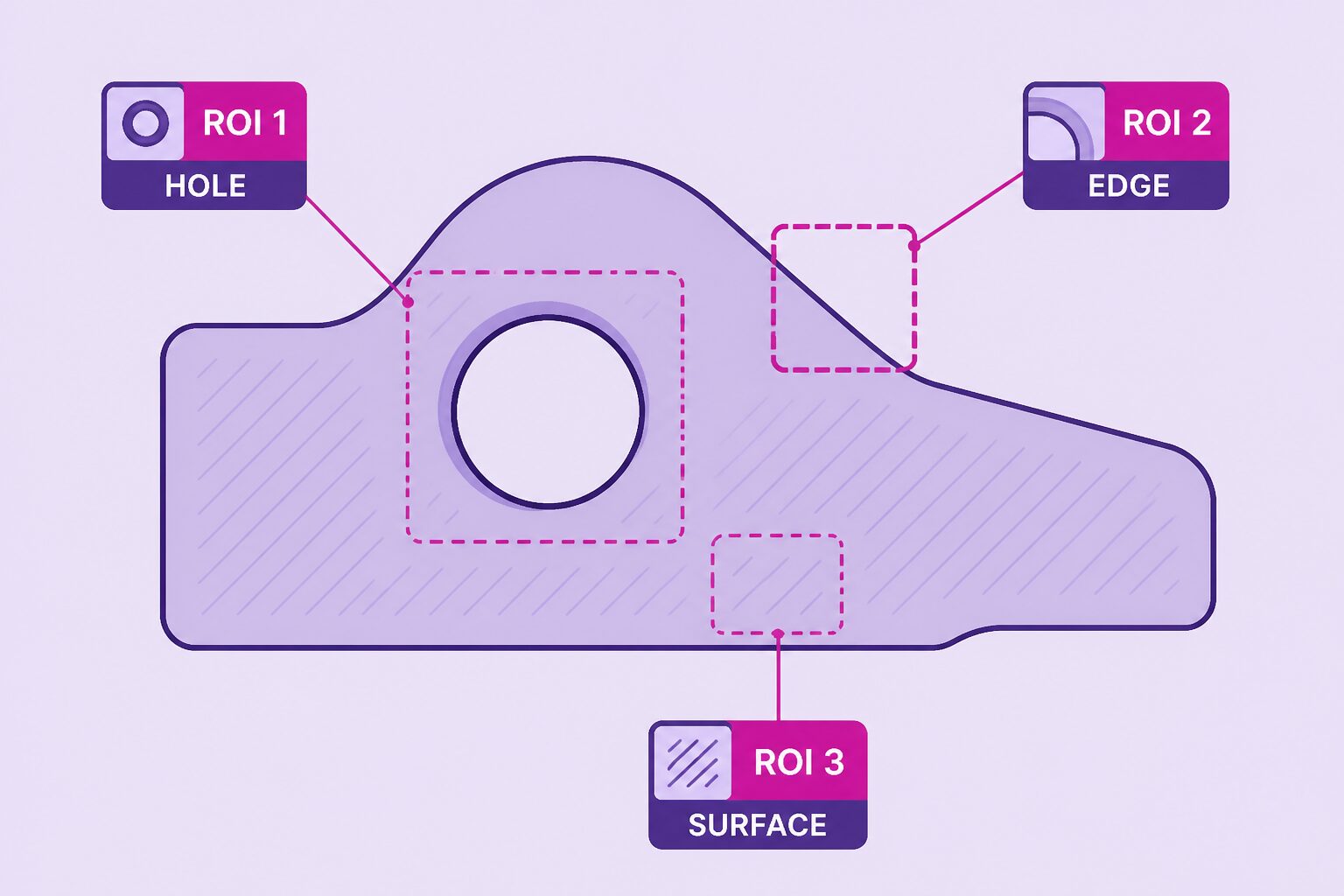

- Çoklu pencere: vida, etiket ve kenar ayrı eşiğe bağlanır.
Nasıl çalışır?
Sabit istasyonda parça her zaman aynı pencerede duruyorsa ROI neredeyse zorunludur. Konveyörde encoder ile tetiklenen sistemde pencere bant koordinatına kilitlenir; parça kayınca ROI kaymaz, tetik kayar. Değişken boyutta ürünlerde tek sabit pencere yetmez: kaba konum + dar ROI veya birden fazla pencere tanımlanır.
Sensör destekliyorsa dar ROI kare hızını yükseltir. Host yazılımında sonradan crop etmek aynı kazancı vermez. Endüstriyel kamera arayüzü (USB/GigE) bu pencereyi çekim öncesi uygulamalıdır.
Tipik kullanım alanları
- Vida / klips var-yok
- Etiket kenarı ve kod penceresi
- Delik ve conta silueti
- Dolum menisküsü
- Gizlilik gerektiren hat kaydı
Sık yapılan hatalar
ROI’yi “ne kadar küçük o kadar iyi” diye küçültmek risklidir. Parça toleransı, titreşim ve mercek distorsiyonu kenarda kesilmeye yol açar. Pencere, beklenen konum sapmasının dışında pay bırakmalıdır. Aydınlatma değişince kontrast kayar; ROI aynı kalsa da eşik tutmaz. Encoder olmadan hareketli bantta pencere boş bant veya yarım parça görür.
Dış çerçeve: Wikipedia — machine vision.
Seçim / tasarım kontrol listesi
- Pencere parça toleransının dışında pay bırakıyor mu?
- Tetik encoder ile kilitli mi?
- Işık ve eşik birlikte mi kalibre edildi?
- Birden fazla ROI varsa eşikler ayrı mı?
- Kayıt tam kare mi, yoksa yalnız pencere mi?
SSS
ROI ile crop aynı şey mi?
Yakın. Crop genelde kayıt veya gösterim için kesmektir. ROI çoğu kamerada çekim veya işlem öncesi penceredir; bant genişliği ve kare hızı da değişebilir.
Bir sahnede birden fazla ROI olur mu?
Evet. Vida, etiket ve kenar için ayrı pencereler tanımlanır. Her pencerenin eşiği ve gecikmesi ayrı tutulmalıdır.
ROI küçülünce kare hızı artar mı?
Sensör ve arayüz destekliyorsa evet. USB veya GigE’de dar ROI ile daha yüksek fps almak yaygındır. Host’ta crop etmek aynı kazancı vermez.
Encoder olmadan hareketli bantta ROI yeterli mi?
Hayır. ROI uzayda sabittir; parça bantta kayıyorsa tetik zamanı da kilitlenmelidir.
Sonuç
ROI nedir? Görüntü işlemede ilgi alanı; kameranın tüm sahneyi değil, karar verilen bölgeyi işlemesidir. Hız, yanlış alarm ve gizlilik aynı pencereden geçer.
