Was ist Bildverarbeitung kurz gesagt: eine Kontrollmethode, die aus dem Kamerabild eine messbare Entscheidung ableitet und diese meist über eine Embedded-Platine und I/O an die Linie anbindet. In der Industrie geht es nicht um ein schönes Foto, sondern um wiederholbare Ergebnisse wie Etikett vorhanden/fehlt, Maß, Farbe oder Beschädigung.
In Projekten von Revan Technology werden Beleuchtung, Trigger und PCB-Ausgänge als eine Architektur gedacht; der Algorithmus allein reicht nicht.

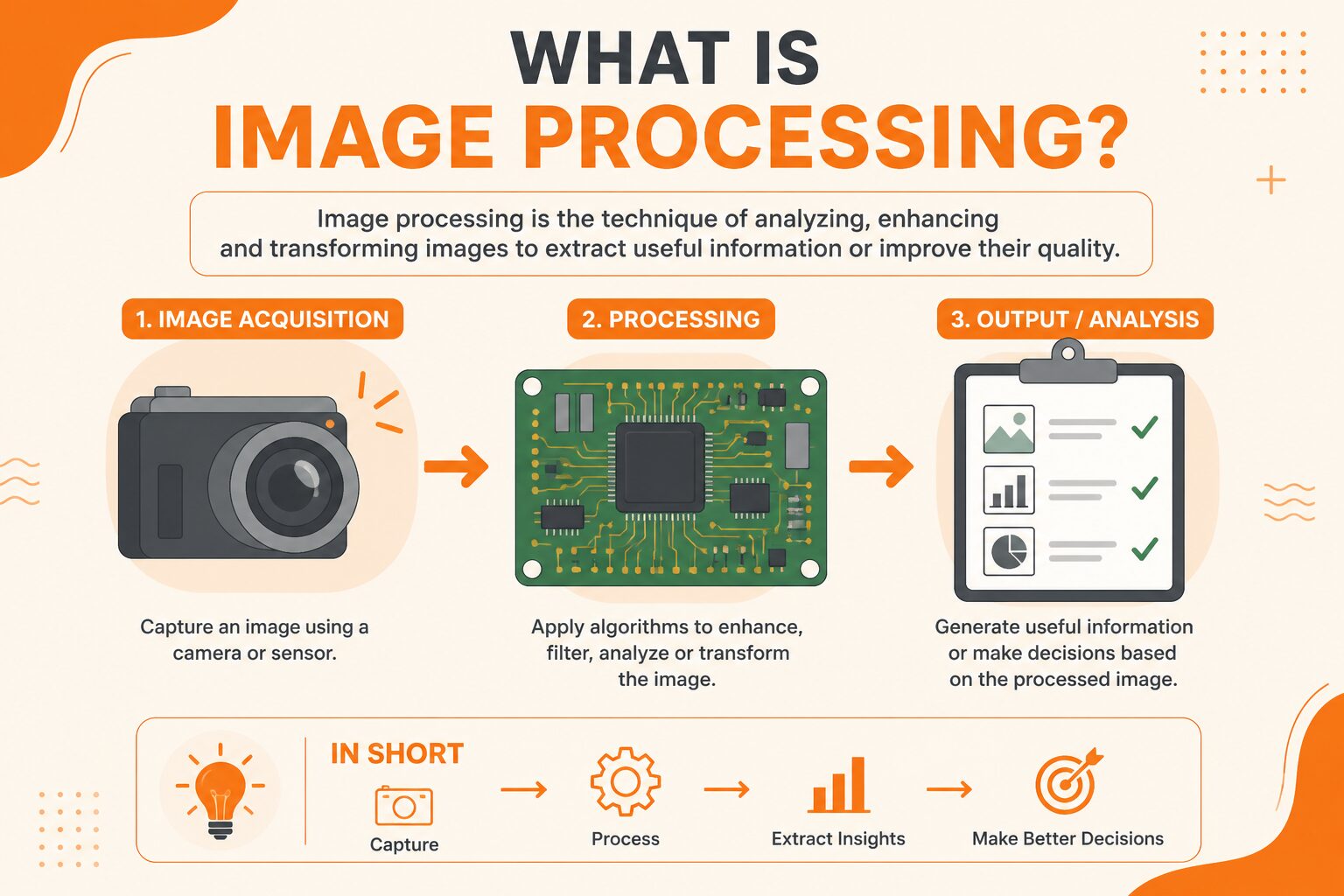

Was ist Bildverarbeitung?
Bildverarbeitung extrahiert Merkmale aus einem digitalen Bild und trifft eine Entscheidung. In der industriellen Machine Vision arbeiten Kamera + Beleuchtung + Prozessor/PCB zusammen; das Ergebnis steuert Reject, Zähler oder ein PLC-Signal.
Es können einfache Regeln (Schwellwert, Blob, Kante) oder komplexere Klassifikation genutzt werden. Entscheidend ist stabile Entscheidung über Schichten und Produktvarianten hinweg.
Warum ist sie wichtig?
- Verringert Abhängigkeit von Bedienerblick und müdigkeitsbedingten Fehlern.
- Macht Ausschuss- und Retourenkosten messbar.
- Schafft Nachverfolgbarkeit über Reject- und Zählerlogs.
- Deckt Prüfpunkte ab, die Menschen an schnellen Linien nicht halten können.
Wie funktioniert sie?
1. Sensor oder Encoder triggert die Kamera beim Produktdurchlauf.
2. Unter kontrollierter Beleuchtung wird ein scharfes Bild aufgenommen.
3. Im ROI läuft Regel oder Modell (Anwesenheit, Maß, Farbe…).
4. Die Entscheidung wird entprellt; Reject / Gut / Alarm entsteht.
5. Zähler und Logs gehen an Panel oder Web-Dashboard.
Typische Einsatzfelder
- Etikett-/Barcode-Anwesenheitsprüfung am Förderband
- Verpackungsschäden und Füllstandschecks
- Fehlteil-Erkennung in der Montage
- Maß- und Positionsverifikation
- Druck-/Code-Prüfung
Häufige Fehler
- Beleuchtung als „an reicht“ belassen; Reflexionen erzeugen Fehlalarme.
- Einen festen Schwellwert für alle Produkte verwenden.
- Triggerzeit unkalibriert lassen; unscharfe oder halbe Bilder.
- Entscheidung auf ein Einzelbild ohne Entprellung stützen.
- Kamera als PC-Kasten ohne PCB/I/O-Anbindung installieren.
Auswahl- / Design-Checkliste
- Passen Licht, Optik und ROI zur Produktoberfläche?
- Ist die Triggerquelle zur Liniengeschwindigkeit kompatibel?
- Wurde der Entscheidungsschwellwert mit Schichtmustern geprüft?
- Sind Reject-I/O und Sicherheitsverriegelung definiert?
- Werden Fehlalarm- und Fehlerraten gemessen?
- Gibt es einen Wartungsplan für verschmutzte Linsen und Lampenlebensdauer?
FAQ
Was ist Bildverarbeitung in einem Satz?
Eine Kontrollmethode, die aus dem Kamerabild automatische, messbare Entscheidungen über Produkt oder Prozess erzeugt.
Ist KI Pflicht?
Nein. Viele Linien brauchen nur regelbasierte Anwesenheit und Messung; Modelle kommen bei komplexer Klassifikation dazu.
Warum eine PCB?
Die Entscheidung muss Reject, Zähler und Panel erreichen; die Embedded-Platine steuert Latenz und I/O-Sicherheit.
Wie reduziert man Fehlalarme?
Beleuchtung, Triggerzeit, Schwellwert und Entprellung gemeinsam abstimmen — nur den Algorithmus „härter“ machen reicht nicht.
Ergebnis
Bildverarbeitung ist die Schicht, die industrielle Qualität automatisch und nachverfolgbar macht. Mit richtigem Licht, Trigger und PCB/I/O wird Ausschuss- und Fehlteilkontrolle messbar. Siehe auch Förderband Etikett Kamera PCB und Machine Vision. Die praktische Antwort auf „Was ist Bildverarbeitung?“: Engineering, das die Kamera an die Linie anbindet und wiederholbare Entscheidungen liefert.
