Beleuchtungsauswahl für Industriekameras

Die Beleuchtungsauswahl für Industriekameras kommt vor dem Objektiv: Falsches Licht erzeugt auch mit guter Kamera Fehlalarme. Glänzendes Metall, schwarzer Kunststoff und ein klares Teil teilen sich nicht denselben Balkenstrahler. Ziel ist keine hellere Szene, sondern wiederholbare Kanten und Kontrast in der ROI im Takt.

Dieser Text trennt Ring, Balken und Durchlicht nach Linientakt. Trigger steht unter Kamera-Trigger und Encoder am Förderband; die Karte unter Bildverarbeitung.

Beleuchtungsauswahl für Industriekameras — warum zuerst?

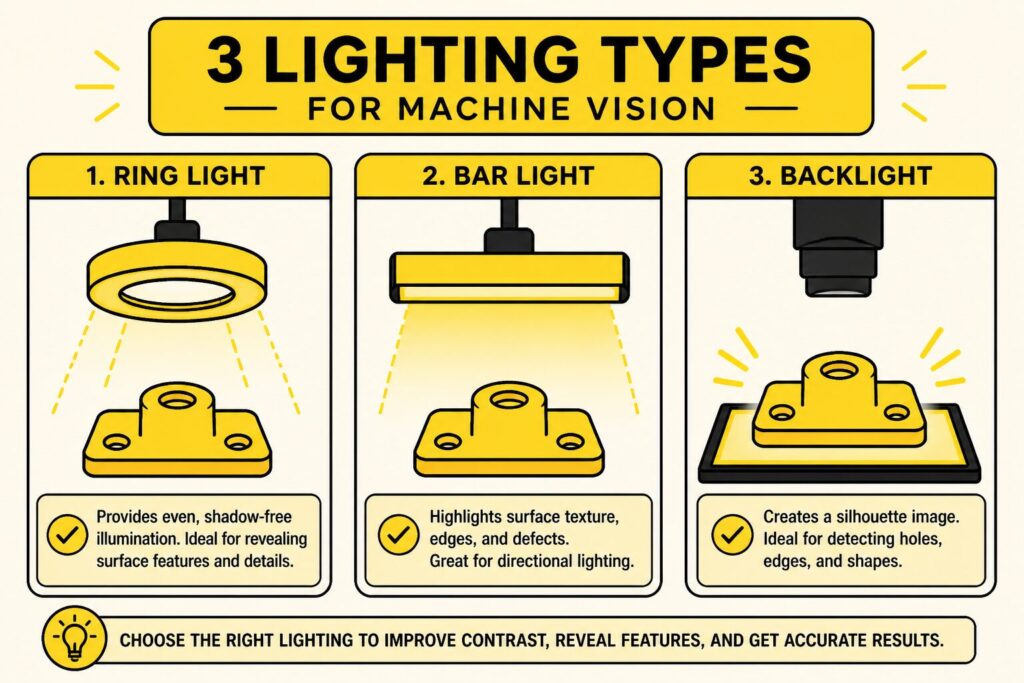

Kameragain wirkt wie eine Rettung dunkler Szenen; er hebt vor allem Rauschen und verschiebt die Schwelle. Kontrolliertes Licht trennt Pixel in der ROI. Ringlicht mindert Schatten auf der Fläche; Balkenlicht schärft eine Kante; Durchlicht macht Silhouette und Loch sichtbar.

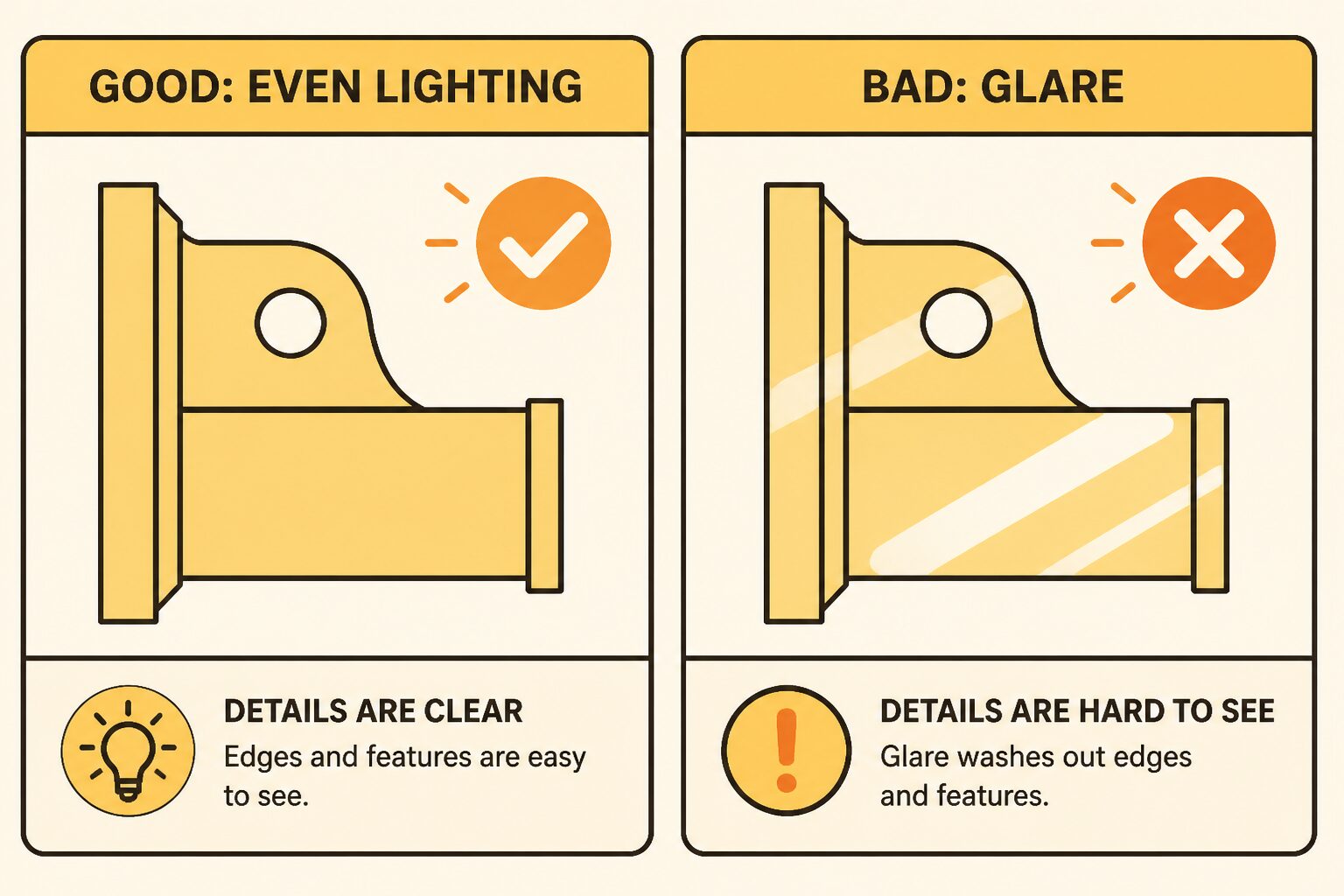

Hallenlicht wechselt mit der Schicht. Reflexe zerstören Schwellen; Schatten wirken wie Fehlteile. Ohne Strobe frisst Bewegungsunschärfe das Triggerfenster. Deshalb beginnen Fehlalarme in der industriellen Bildverarbeitung oft beim Licht, nicht beim Kameramodell.

Problemkontext

Schraubenkopf, Etikettenkante und Dichtungssilhouette können in einer Kabine stehen. Ein Ring löst nicht alle drei. Der Operator will die Kamera tauschen; nötig ist eine Lichtfamilie zur Geometrie. Eine Industriekamera ist triggerbar, aber Dauer-Hallenlicht driftet weiter die Belichtung.

Technische Analyse

Strobe hängt an der Belichtung; Wärme und Lebensdauer sind planbarer als Dauerlicht. Farbtemperatur und Schmalband-LED wählen die Reflexion. Auf der PCB müssen Strobe-Strom und Sync-Pin zur Kamerakarte. Polarisiertes Balkenlicht bricht Spiegelung auf glänzendem Karton; unpolarisiertes Ringlicht zerstört dort die Schwelle.

Wikipedia — machine vision gibt den äußeren Rahmen; der Unterschied in der Halle ist Licht in derselben Millisekunde wie der Encoder-Trigger.

Feldszenarien

• Schraubenkopf: Ring, flacher Winkel
• Etikettenkante: Balkenlicht
• Loch/Dichtung: Durchlicht
• Glänzender Karton: polarisiertes Balkenlicht
• Klare Flasche: Durchlicht plus Seitenbalken für den Meniskus

Lösungsansatz

Zuerst Geometrie, dann Licht. Gain erhöhen addiert nur Rauschen. Encoder-Trigger und Strobe müssen in derselben Millisekunde liegen. Die Kalibrierung wird zu Schichtbeginn an einem Referenzteil geprüft; die Schwelle wird nicht einfach „enger“ gezogen.

Nutzen

Richtige Beleuchtungsauswahl für Industriekameras senkt Fehlalarme und hält die Kalibrierung stabil. Ist das Licht fest, darf die ROI enger werden; sonst liest das enge Fenster Schatten als Teil.

Branchenbeobachtung

Viele Linien kaufen zuerst die Kamera. Bei Revan gehört der Strobe-Treiber auf die Kamera-PCB; ein späteres LED-Band ist keine Dauerlösung.

Ergebnis

Die Beleuchtungsauswahl für Industriekameras ist Ring, Balken oder Durchlicht plus Strobe. Ist das Licht falsch, klagt die Linie — nicht zuerst der Algorithmus.
