Was ist ein Hall-Effekt-Sensor? Kurz gesagt: ein halbleiterbasierter Sensor, der Änderungen der Magnetfeldstärke in eine Spannungsdifferenz umwandelt und für berührungslose Positions-, Drehzahl- und Strommessung eingesetzt wird. In der industriellen Automatisierung und auf Embedded-Karten wird er für kritische Aufgaben wie Türposition, Motordrehzahl und Strommessung bevorzugt.
In Motorsteuerungs- und Schaltschrankprojekten von Revan Technology bieten Hall-Sensoren im Vergleich zu mechanischen Schaltern eine langlebigere, staub- und feuchtigkeitsbeständige Erkennungsschicht.
Was ist ein Hall-Effekt-Sensor?
Ein Hall-Effekt-Sensor erkennt ein Magnetfeld, indem er die Hall-Spannung misst, die an einem stromführenden Leiter oder Halbleiter entsteht. Mit zunehmender Magnetfeldstärke ändert sich das Ausgangssignal; so lassen sich Magnetposition, Rotorwinkel oder Stromstärke erfassen.
Digitale (Ein/Aus) und analoge (proportionale Spannung) Ausgangstypen sind verfügbar. Integrierte Hall-ICs kombinieren typischerweise Schwellwertkomparatoren, Temperaturkompensation und Schutzschaltungen in einem Gehäuse.
Warum ist er wichtig?
- Berührungslose Erkennung reduziert Verschleiß und Ausfälle durch mechanische Reibung.
- Er arbeitet in staubigen, öligen und feuchten Umgebungen zuverlässiger als Reed-Schalter.
- Er ist eine Standardlösung für Rotorposition und Drehzahl-Rückmeldung in Motorantrieben.
- Er bietet eine kompakte, galvanisch getrennte Alternative zur Strommessung.

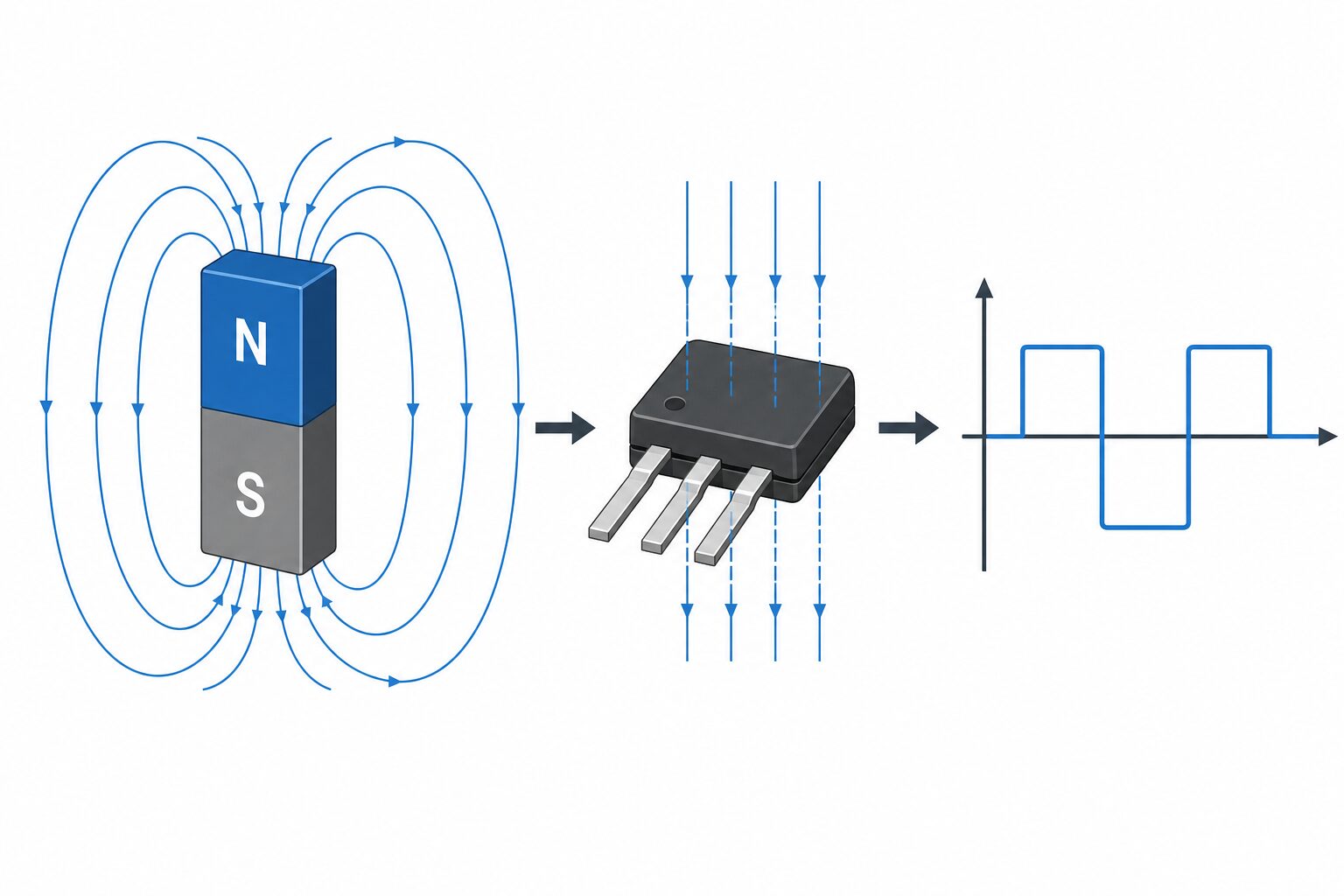

Wie funktioniert er?
1. Ein Permanentmagnet oder stromführender Leiter erzeugt ein Magnetfeld.
2. Das Hall-Element wird der senkrechten Komponente dieses Feldes ausgesetzt und erzeugt eine Hall-Spannung.
3. Die integrierte Schaltung verstärkt das Signal und wendet Schwellwerte oder lineare Skalierung an.
4. Beim digitalen Ausgang liegt ein Logikpegel an; beim analogen Ausgang eine proportionale Spannung.
Magnetfeldrichtung und Montagewinkel des Sensorgehäuses beeinflussen das Ausgangsverhalten direkt; die mechanische Platzierung ist daher Teil des Designs.
Typische Einsatzbereiche
- Rotorpositionserkennung bei BLDC- und Servomotoren
- Industrielle Tür-, Kolben- und Ventilpositionsschalter
- Stromsensoren (Hall-basiert) und Leistungsmesskarten
- Encoder mit Zahnrad oder Magnetscheibe zur Drehzahlmessung
- Sicherheitsverriegelungen und Zwei-Hand-Steuerungen
Häufige Fehler
- Magnetpole und Montageabstand außerhalb der Datenblattgrenzen lassen.
- Sensor zu nah an starken externen Magnetfeldquellen (Motorspule, Transformator) platzieren.
- Digitalen Hall-Ausgang auf langen Kabeln ohne Filterung nutzen; Rauschen und Fehlauslösungen entstehen.
- Referenzspannung und ADC-Auflösung bei analogen Hall-Ausgängen ignorieren.
- Temperaturdrift in hochpräzisen Anwendungen übersehen.
Auswahl- / Design-Checkliste
- Wird ein digitaler oder analoger Ausgang benötigt?
- Sind Betriebstemperatur und magnetischer Schwellwert (Gauss) passend?
- Sind Magnettyp, Abstand und Ausrichtungstoleranzen definiert?
- Ist der Ausgangstyp (Open-Drain, Push-Pull) mit dem MCU/PLC-Eingang kompatibel?
- Ist Filterung oder ein Schmitt-Eingang für EMV und Kabellänge geplant?
- Sind Isolation und Linearität für die Strommessung erfüllt?
FAQ
Was ist ein Hall-Effekt-Sensor in einem Satz?
Ein halbleiterbasierter Sensor, der ein Magnetfeld in ein elektrisches Signal für berührungslose Erkennung umwandelt.
Worin unterscheidet er sich vom Reed-Schalter?
Ein Reed-Schalter enthält mechanische Kontakte; ein Hall-Sensor ist vollständig halbleiterbasiert, schneller und langlebiger, benötigt aber eine Versorgungsspannung.
Warum wird er bei BLDC-Motoren eingesetzt?
Er erkennt die Magnetposition des Rotors und steuert die Kommutierung in der richtigen Phase — für effizientes und gleichmäßiges Drehmoment.
Wie soll ein analoger Hall-Ausgang ausgelesen werden?
Mit stabiler Referenzspannung, geeigneter Filterung und ausreichender ADC-Auflösung; Kalibrierung kann nötig sein, da die Magnetfeld-Linearität begrenzt ist.
Ergebnis
Der Hall-Effekt-Sensor ist eine der verbreitetsten und zuverlässigsten Methoden der magnetischen Erkennung in industriellen Embedded-Systemen. Mit korrekter Magnetplatzierung, Ausgangstypwahl und EMV-Vorkehrungen entsteht eine langlebige, wartungsarme Erkennungsschicht. Zielt das Design auf Motorsteuerung, Positionserkennung oder Strommessung ab, verbessert eine frühzeitige Bewertung von Hall-Sensoren die Feldbetriebssicherheit.
