Goruntu isleme nedir sorusunun kısa cevabı: kamera görüntüsünden ürün veya süreç hakkında ölçülebilir karar üreten, çoğu zaman gömülü kart ve I/O ile hatta bağlanan bir kontrol yöntemidir. Endüstride amaç “güzel fotoğraf” değil; etiket var/yok, ölçü, renk veya hasar gibi tekrarlanabilir bir sonuçtur.
Revan Technology projelerinde görüntü işleme, aydınlatma–tetik–PCB çıkışı aynı mimaride düşünülür; algoritma tek başına yeterli değildir.
Goruntu isleme nedir?

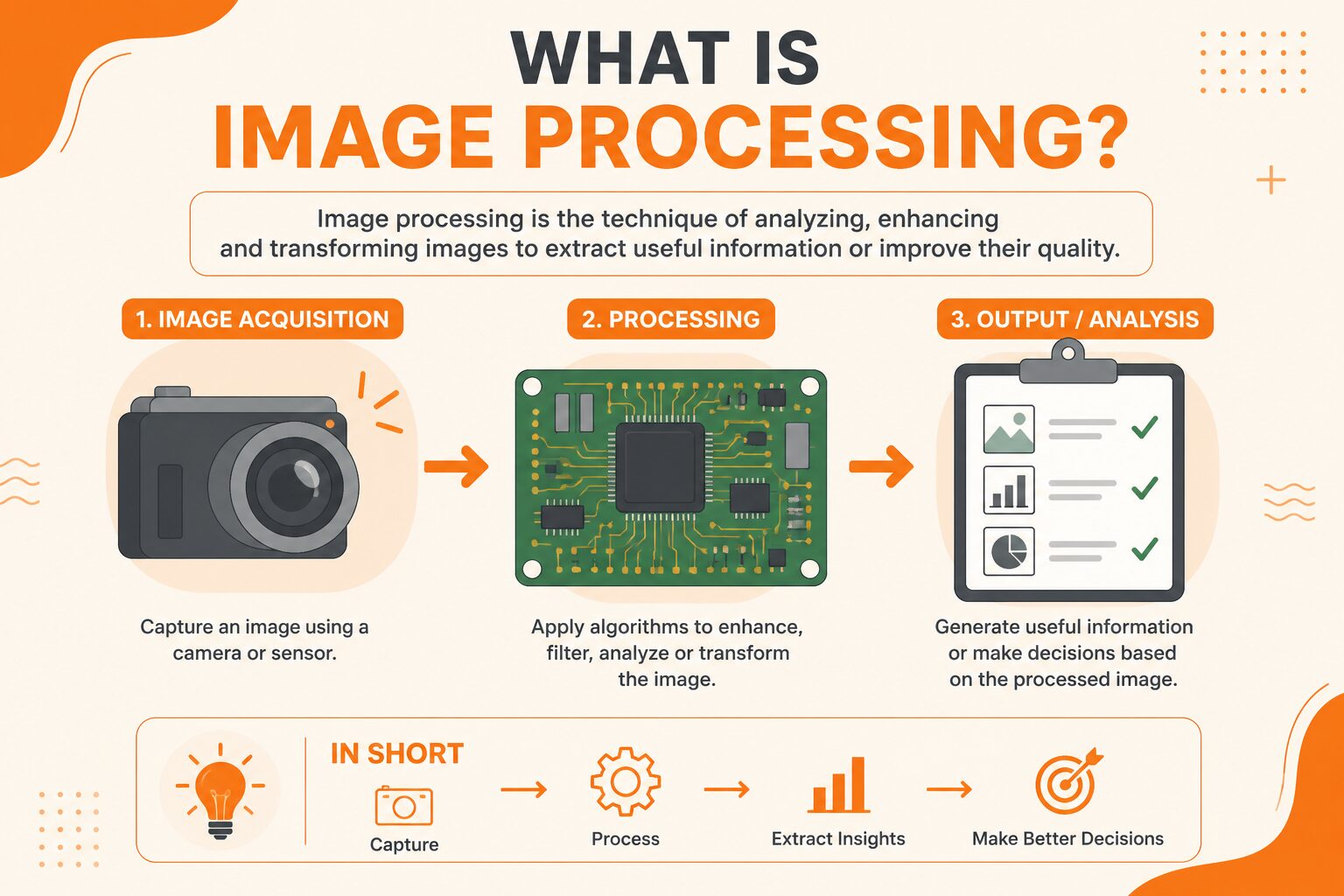

Görüntü işleme, dijital görüntüden özellik çıkarma ve karar verme sürecidir. Endüstriyel makine görüşünde kamera + aydınlatma + işlemci/PCB birlikte çalışır; sonuç reject, sayaç veya PLC sinyali olarak hattı etkiler.
Basit kural tabanlı (eşik, blob, kenar) veya daha gelişmiş sınıflandırma kullanılabilir. Kritik olan, vardiya ve ürün değişiminde kararın stabil kalmasıdır.
Neden önemlidir?
- Operatör gözüne bağlı kontrolü azaltır; yorgunluk kaynaklı kaçak düşer.
- Fire ve iade maliyetini ölçülebilir hale getirir.
- Reject ve sayaç kayıtlarıyla izlenebilirlik sağlar.
- Hızlı hatlarda insan kontrolünün yetmediği noktaları kapatır.
Nasıl çalışır?
1. Ürün geçişinde sensör veya enkoder kamerayı tetikler.
2. Aydınlatma altında net bir kare alınır.
3. ROI içinde kural veya model çalışır (var/yok, ölçü, renk…).
4. Karar debounce edilir; reject / yeşil geçiş / alarm üretilir.
5. Sayaç ve log panoya veya web panele yazılır.
Tipik kullanım alanları
- Konveyörde etiket / barkod var-yok kontrolü
- Ambalaj hasarı ve dolum seviyesi kontrolü
- Montaj eksik parça tespiti
- Boyut ve konum doğrulama
- Baskı / kod okuma doğrulama
Sık yapılan hatalar
- Aydınlatmayı “yanıyor yeter” diye bırakmak; yansıma yanlış alarm üretir.
- Tek sabit eşikle tüm ürünleri kapsamak.
- Tetik anını ayarsız bırakmak; bulanık veya yarım ürün karesi.
- Kararı tek kareye bağlamak; debounce yoksa hat gereksiz durur.
- Kamerayı PCB/I/O’dan kopuk “bilgisayar kutusu” olarak kurmak.
Seçim / tasarım kontrol listesi
- Işık, lens ve ROI ürün yüzeyine uygun mu?
- Tetik kaynağı (sensör/enkoder) hızla uyumlu mu?
- Karar eşiği vardiya testiyle doğrulandı mı?
- Reject I/O ve güvenlik kilidi tanımlı mı?
- Yanlış alarm / kaçırma oranları ölçülüyor mu?
- Bakım: lens kirliliği ve ışık ömrü planı var mı?
SSS
Goruntu isleme nedir, tek cümleyle?
Kameradan alınan görüntüye bakarak ürün veya süreç için otomatik, ölçülebilir karar üreten kontrol yöntemidir.
Yapay zekâ şart mı?
Hayır. Birçok hat için kural tabanlı var/yok ve ölçü yeterlidir; karmaşık sınıflandırma gerektiğinde model eklenir.
Neden PCB ile konuşulur?
Kararın reject, sayaç ve panoya bağlanması gerekir; gömülü kart gecikmeyi ve I/O güvenliğini yönetir.
Yanlış alarm nasıl azalır?
Aydınlatma, tetik zamanı, eşik ve debounce birlikte ayarlanır; sadece “algoritmayı sıkılaştır” yetmez.
Sonuç
Goruntu isleme, endüstride kaliteyi otomatik ve izlenebilir kılan bir kontrol katmanıdır. Benzer hat uygulaması için konveyör etiket var/yok kamera PCB örneğine bakılabilir. Temel kavramlar: machine vision. Doğru ışık, tetik ve PCB/I/O ile birleşince fire ve kaçak kontrolü ölçülebilir hale gelir. “Görüntü işleme nedir?” sorusunun pratik cevabı: kamerayı hatta bağlayan, tekrarlanabilir karar üreten mühendislik bütünüdür.
