LDO regülatör nedir sorusunun kısa cevabı şudur: giriş ile çıkış arasındaki voltaj farkını kontrollü şekilde düşürerek sabit ve düşük gürültülü çıkış üreten lineer voltaj regülatörüdür. Gömülü kartlarda ADC, sensör ve haberleşme devreleri için temiz besleme sağlar.

Revan Technology projelerinde LDO, “ekstra parça” değil; analog hassasiyet ve saha güvenilirliği için kritik bir katmandır.

LDO (Low Dropout) regülatör, giriş voltajı çıkışa çok yakınken bile düzenleme yapabilen lineer bir DC-DC çözümüdür. Klasik lineer regülatörlere göre daha düşük dropout voltajı sayesinde pil veya USB gibi sınırlı girişlerde verim kaybını azaltır.

Çıkış voltajı sabit (ör. 3,3 V / 5 V) veya ayarlanabilir olabilir. İç yapıda referans, hata yükselteci ve güç geçiş elemanı (genelde PMOS veya NMOS) bulunur.

Neden önemlidir?

Analog ölçüm, ADC ve hassas sensörler için gürültüsüz besleme sağlar.
Buck dönüştürücüye göre daha basit devre, daha az EMI riski sunar.
Düşük akım uygulamalarda hızlı devreye alma ve stabil çalışma kolaylaştırır.
MCU, RF modül ve harici çevre birimlerini aynı kartta güvenle beslemeye imkân verir.
Saha arızalarında “besleme dalgalanması” kaynaklı reset ve ölçüm hatalarını azaltır.

Nasıl çalışır?

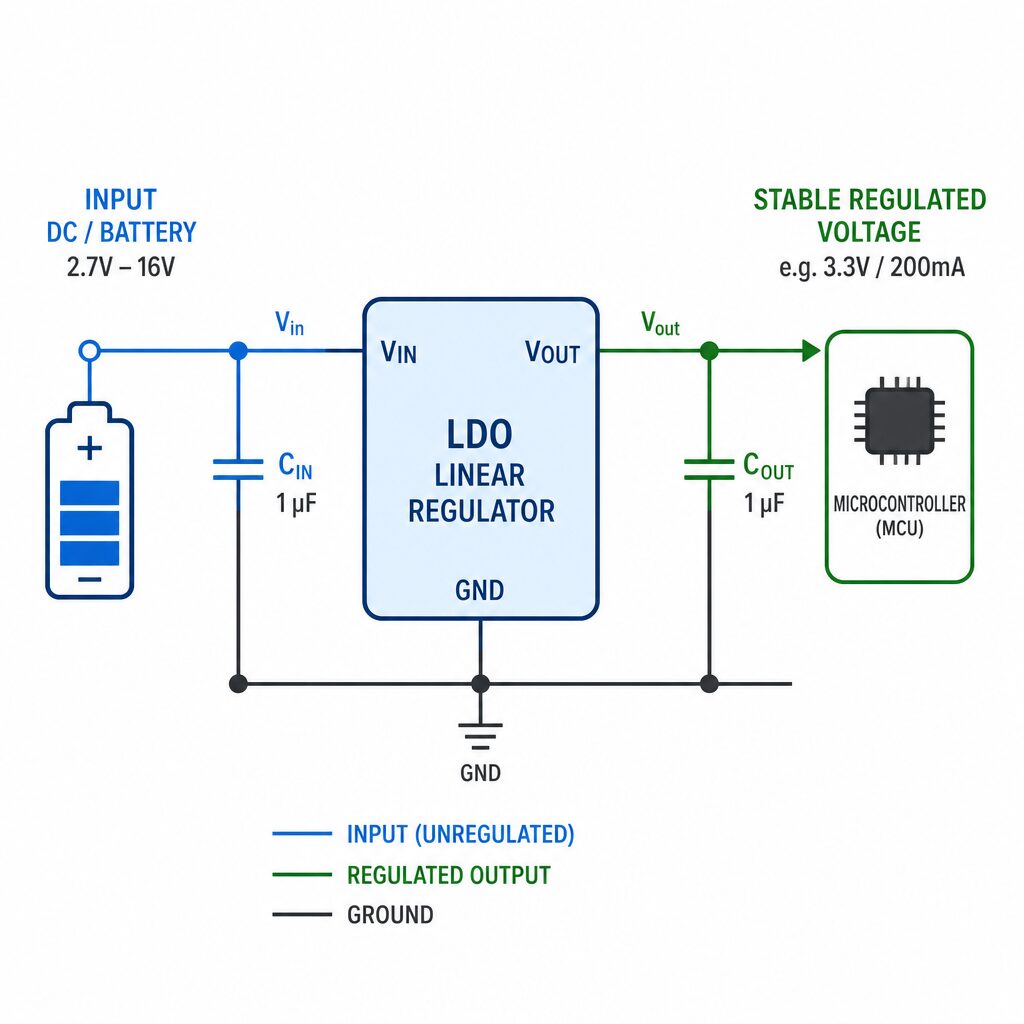

1. Giriş voltajı (Vin) LDO’ya uygulanır; çıkış (Vout) hedef değere ayarlanır.

2. İç devre çıkışı sürekli ölçer; sapma varsa geçiş elemanının direncini ayarlar.

3. Giriş–çıkış farkı (dropout) minimum eşiğin üzerinde kalmalıdır.

4. Giriş ve çıkış kapasitörleri geçici yük değişimlerinde stabiliteyi korur.

LDO verimliliği yaklaşık Vout/Vin oranıyla sınırlıdır; yüksek akım ve büyük voltaj farkında ısınma ciddileşir.

Tipik kullanım alanları

Gömülü kontrol kartlarında MCU ve çevre birimi beslemesi
Sensör arayüz kartlarında analog rail oluşturma
GSM / LoRa modül beslemesinde gürültü filtreleme
Pil tabanlı saha cihazlarında son regülasyon katmanı
Buck sonrası temiz 3,3 V / 1,8 V hattı üretimi

Sık yapılan hatalar

Dropout voltajını hesaba katmamak; Vin düşünce çıkış çöker.
Giriş/çıkış kapasitörünü veri sayfasından küçük seçmek; osilasyon riski artar.
Yüksek akımda LDO’yu ısı emici olmadan kullanmak; termal kapanma.
Buck ile LDO’yu aynı görev için seçmek; verim ve EMI hedefleri karışır.
Çıkış üzerindeki yük akımını toplam güç bütçesiyle planlamamak.

Seçim / tasarım kontrol listesi

Hedef Vout, maksimum yük akımı ve Vin aralığı net mi?
Dropout, Vin minimum senaryosunda yeterli mi?
Paket termal direnci ve PCB bakır alanı hesaplandı mı?
Giriş/çıkış kapasitör değerleri ve ESR veri sayfasıyla uyumlu mu?
PSRR ve gürültü gereksinimi (RF, ADC) değerlendirildi mi?
Buck + LDO hibrit mimaride akım yolu ve toprak planı doğru mu?

SSS

LDO regülatör nedir, tek cümleyle?

Girişten düşük gürültülü sabit çıkış voltajı üreten, düşük dropout özellikli lineer voltaj regülatörüdür.

LDO ile buck arasındaki fark nedir?

LDO lineer çalışır, basit ve sessizdir; buck anahtarlamalıdır, yüksek verim sağlar ama EMI tasarımı ister. Temiz analog rail için çoğu zaman LDO tercih edilir.

Ne zaman LDO yeterli olmaz?

Yüksek akım, büyük Vin–Vout farkı veya düşük ısı bütçesi varsa buck veya buck+LDO kombinasyonu daha doğrudur.

Kapasitör seçimi neden kritiktir?

Yanlış kapasitör LDO’yu osilasyona sokar veya yük sıçramasında çıkışı düşürür; veri sayfasındaki min/max değerlere uyun.

Sonuç

LDO regülatör, gömülü ve endüstriyel kartlarda güvenilir, düşük gürültülü beslemenin pratik çözümüdür. Doğru dropout, termal ve kapasitör planıyla ADC hassasiyetinden saha sürekliliğine kadar birçok riski baştan azaltır. Güç mimarisini tasarlarken LDO’yu sonradan eklemek yerine baştan konumlandırmak, prototipten seriye geçişi hızlandırır.
