ADC nedir sorusunun kısa cevabı şudur: analog (sürekli) gerilim veya akım sinyalini, mikrodenetleyicinin işleyebileceği dijital sayılara çeviren analog-dijital dönüştürücüdür. Sensör okuma, motor akımı izleme ve proses ölçümünde fiziksel dünya ile yazılım arasındaki köprüdür.
Revan Technology’nin endüstriyel kart projelerinde ADC seçimi; ölçüm doğruluğu, gürültü dayanımı ve gerçek zamanlı tepki hedeflerine göre yapılır.
ADC nedir?
ADC (Analog-to-Digital Converter / analog-dijital dönüştürücü), belirli anlardaki analog giriş seviyesini örnekleyip bit dizisine dönüştüren bir devredir. Çıkış genelde 8, 10, 12, 16 veya 24 bit çözünürlükte bir tam sayıdır.
MCU içinde entegre SAR ADC, harici delta-sigma ADC veya çok kanallı ölçüm IC’leri olabilir. Giriş önünde sinyal koşullama (bölücü, filtre, korumalı giriş) çoğu saha tasarımında zorunludur.
Neden önemlidir?
- Sensör verisini yazılımın güvenle işleyebileceği dijital forma taşır.
- Yanlış çözünürlük veya örnekleme hızı ölçüm hatası ve kontrol kararlarını bozar.
- Endüstriyel IoT, enerji izleme ve makine otomasyonunda veri kalitesi doğrudan ADC tasarımına bağlıdır.
- Kalibrasyon ve izlenebilirlik için ham ölçüm zincirinin anlaşılır olması gerekir.
Nasıl çalışır?
1. Analog giriş (ör. 0–3,3 V veya 4–20 mA dönüştürülmüş gerilim) ADC girişine uygulanır.

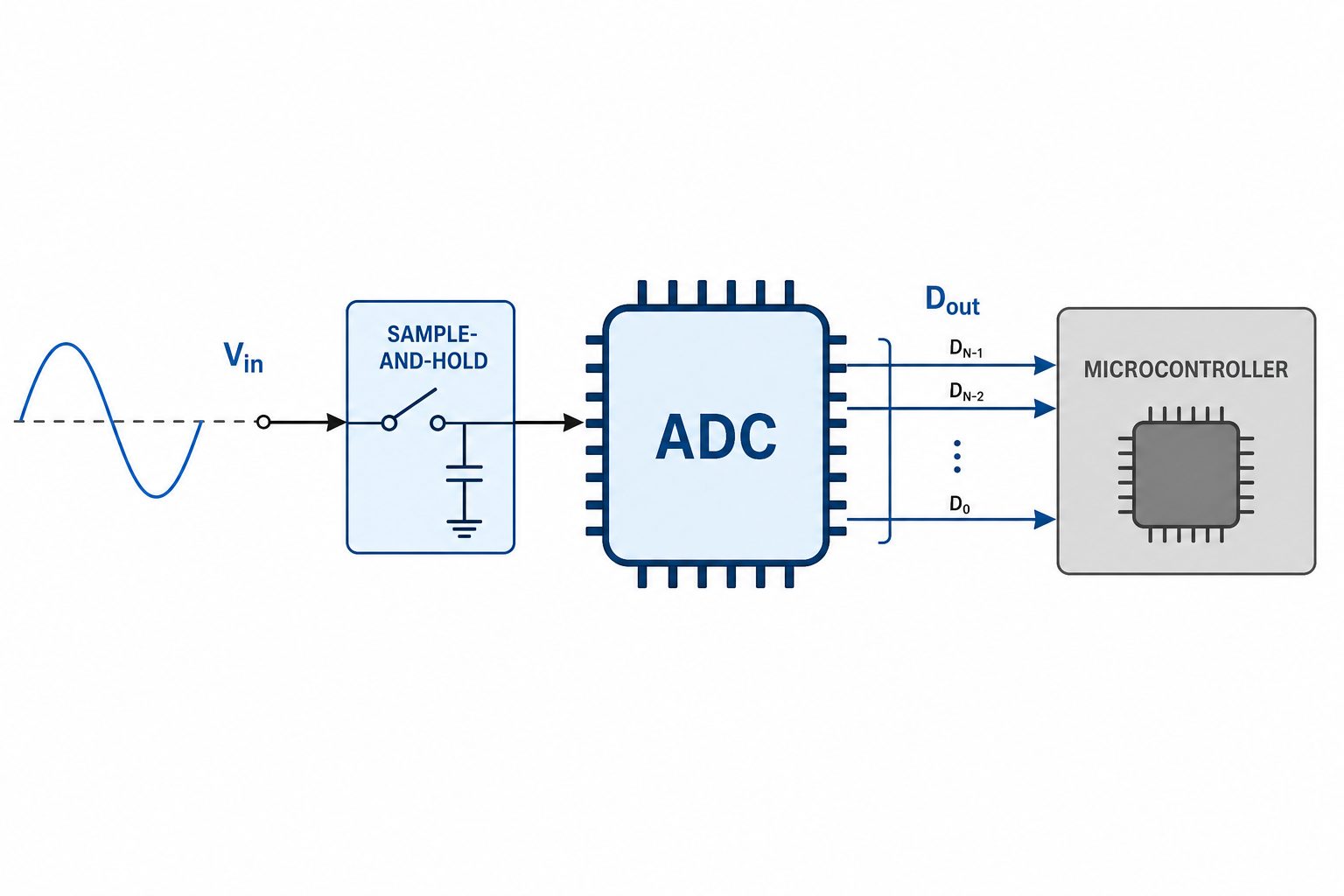

2. Örnekleme ve tutma (sample-and-hold) aşamasında anlık seviye yakalanır.
3. SAR, delta-sigma veya flash mimarisine göre dijital kod üretilir.
4. MCU veya harici haberleşme ile okunan ham değer, ölçekleme ve filtreleme ile fiziksel birime çevrilir.
Örnekleme hızı (SPS / ksps), giriş bant genişliğinin en az iki katı Nyquist kuralına uygun seçilmelidir.
Tipik kullanım alanları
- Sıcaklık, basınç ve nem sensörü okuma kartları
- Motor akımı ve güç ölçümü (shunt + ADC)
- Batarya yönetimi ve enerji sayaçları
- Endüstriyel 4–20 mA proses giriş modülleri
- Ses ve titreşim veri toplama (yüksek hızlı ADC)
Sık yapılan hatalar
- Referans gerilimi (Vref) ve giriş aralığını hesaba katmadan doğrudan ham değer kullanmak.
- Gürültülü saha ortamında analog filtre ve topraklama planı yapmamak.
- Örnekleme hızını sinyal değişim hızının altında bırakmak (aliasing).
- Çok kanallı okumada kanal geçiş süresini göz ardı etmek.
- Kalibrasyon ofseti ve kazanç düzeltmesini üretimde uygulamamak.
Seçim / tasarım kontrol listesi
- Gerekli bit çözünürlüğü ve ENOB hedefi net mi?
- Örnekleme hızı en hızlı ölçülecek sinyale uygun mu?
- Tek uçlu / diferansiyel giriş ve ortak mod gerilimi gereksinimi tanımlı mı?
- Vref stabilitesi ve sıcaklık kayması kabul edilebilir mi?
- Analog ve dijital toprak ayrımı ile korumalı giriş planlandı mı?
- Üretim testinde iki nokta veya çok nokta kalibrasyon prosedürü var mı?
SSS
ADC nedir, tek cümleyle?
Analog elektriksel sinyali dijital sayıya çeviren dönüştürücüdür.
12 bit ADC ne anlama gelir?
2¹² = 4096 ayrık seviye demektir; referans aralığına göre minimum adım boyutu (LSB) hesaplanır.
İç ADC mi harici ADC mi?
Basit ve düşük hızlı ölçümlerde MCU içi ADC yeterli olabilir; yüksek doğruluk, çok kanal veya gürültüden izole ölçümde harici delta-sigma tercih edilir.
Örnekleme hızı nasıl seçilir?
Ölçülecek sinyalin en yüksek frekans bileşeninin en az iki katı örnekleme hızı hedeflenir; kontrol döngüsü gecikmesi de paya dahil edilir.
Sonuç
ADC, gömülü ve endüstriyel ölçüm zincirinin temel bileşenidir. Doğru çözünürlük, örnekleme hızı, referans ve sinyal koşullama ile sahada güvenilir veri elde edilir. Tasarım başında ADC gereksinimlerini netleştirmek, sonradan yapılacak donanım revizyonlarını ve ölçüm şikâyetlerini azaltır.
