Was ist ein LDO-Regler? Kurz gesagt: ein linearer Spannungsregler, der durch kontrollierten Spannungsabfall zwischen Eingang und Ausgang eine stabile, rauscharme Ausgangsspannung erzeugt. Auf eingebetteten Platinen versorgt er ADC, Sensoren und Kommunikationsschaltungen sauber.
In Revan-Technology-Projekten ist der LDO kein Zusatzteil, sondern eine kritische Schicht für Analoggenauigkeit und Feldbetriebssicherheit.
Was ist ein LDO-Regler?
Ein LDO-Regler (Low Dropout) ist eine lineare DC-DC-Lösung, die auch bei sehr geringem Abstand zwischen Ein- und Ausgangsspannung regeln kann. Gegenüber klassischen linearen Reglern reduziert die niedrige Dropout-Spannung Verluste bei begrenzter Eingangsspannung, etwa aus Batterie oder USB.
Die Ausgangsspannung kann fest (z. B. 3,3 V / 5 V) oder einstellbar sein. Intern enthält er Referenz, Fehlerverstärker und ein Leistungselement (meist PMOS oder NMOS).
Warum ist er wichtig?
- Liefert rauscharme Versorgung für Analogmessung, ADC und empfindliche Sensoren.
- Einfachere Schaltung und geringeres EMI-Risiko als ein Buck-Wandler.
- Schnelleres Inbetriebnehmen und stabiler Betrieb bei niedrigen Strömen.
- Ermöglicht sichere Versorgung von MCU, RF-Modul und Peripherie auf einer Platine.
- Reduziert Feldausfälle durch Versorgungswelligkeit, z. B. Resets und Messfehler.
Wie funktioniert er?

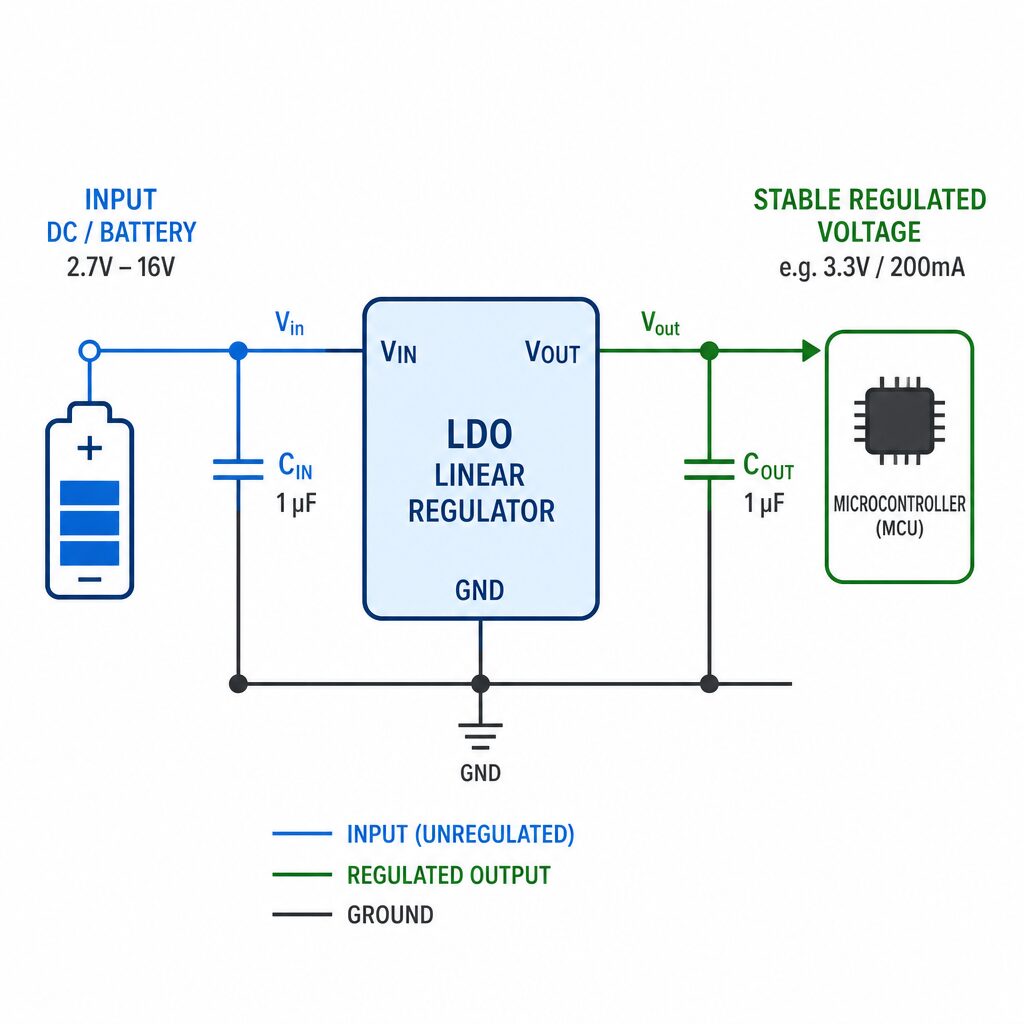

1. Eingangsspannung (Vin) wird am LDO angelegt; Ausgang (Vout) wird auf den Sollwert eingestellt.
2. Die Innenschaltung überwacht den Ausgang und passt den Widerstand des Leistungselements bei Abweichung an.
3. Die Differenz Ein–Aus (Dropout) muss über der Mindestschwelle bleiben.
4. Ein- und Ausgangskondensatoren sichern die Stabilität bei Lastsprüngen.
Der Wirkungsgrad eines LDO liegt grob bei Vout/Vin; bei hohem Strom und großer Spannungsdifferenz steigt die Erwärmung deutlich.
Typische Einsatzgebiete
- MCU- und Peripherieversorgung auf eingebetteten Steuerkarten
- Analog-Rail auf Sensor-Schnittstellenkarten
- Entrauschung der Versorgung von GSM-/LoRa-Modulen
- Letzte Regelstufe in batteriebetriebenen Feldgeräten
- Saubere 3,3-V-/1,8-V-Schiene nach einer Buck-Stufe
Häufige Fehler
- Dropout-Spannung nicht berücksichtigen; Ausgang bricht bei sinkendem Vin ein.
- Ein-/Ausgangskondensatoren kleiner als im Datenblatt; Oszillationsrisiko steigt.
- LDO mit hohem Strom ohne Kühlkörper; thermische Abschaltung.
- LDO und Buck für dieselbe Aufgabe wählen, ohne Effizienz- und EMI-Ziele abzugleichen.
- Ausgangsstrom nicht gegen Gesamt-Leistungsbudget planen.
Auswahl- / Design-Checkliste
- Sind Ziel-Vout, Maximalstrom und Vin-Bereich definiert?
- Reicht Dropout im Minimal-Vin-Szenario?
- Sind thermischer Widerstand des Gehäuses und Kupferfläche auf der PCB berechnet?
- Stimmen Kondensatorwerte und ESR mit dem Datenblatt überein?
- Sind PSRR und Rauschanforderungen (RF, ADC) bewertet?
- Bei Buck+LDO-Hybrid: Strompfad und Masseplan korrekt?
FAQ
Was ist ein LDO-Regler in einem Satz?
Ein linearer Spannungsregler mit niedrigem Dropout, der aus der Eingangsspannung eine stabile, rauscharme Ausgangsspannung erzeugt.
Was ist der Unterschied zwischen LDO und Buck?
Der LDO arbeitet linear, ist einfach und leise; der Buck schaltet, ist sehr effizient, erfordert aber EMI-Design. Für saubere Analog-Rails wird oft ein LDO bevorzugt.
Wann reicht ein LDO nicht aus?
Bei hohem Strom, großer Vin–Vout-Differenz oder knappem Wärmebudget ist Buck oder Buck+LDO-Kombination sinnvoller.
Warum ist die Kondensatorwahl kritisch?
Falsche Kondensatoren können den LDO in Oszillation bringen oder den Ausgang bei Lastsprüngen einbrechen lassen; Datenblatt-Min/Max-Werte einhalten.
Ergebnis
Der LDO-Regler ist eine praktische Lösung für zuverlässige, rauscharme Versorgung auf eingebetteten und industriellen Platinen. Mit korrektem Dropout-, Thermik- und Kondensatorplan lassen sich viele Risiken von ADC-Genauigkeit bis Feldbetrieb früh reduzieren. Den LDO von Anfang an in die Stromversorgungsarchitektur einzuplanen statt später nachzurüsten, beschleunigt den Weg vom Prototyp zur Serie.
