Endüstriyel tesislerde sensörler, motor sürücüleri, enerji analizörleri ve saha panelleri aynı anda konuşmak zorundadır; bu noktada rs485 endüstriyel haberleşme, tek noktadan çok noktaya veri taşımanın en yaygın fiziksel katmanlarından biridir. UART tabanlı protokollerin (Modbus RTU gibi) sahada çalışabilmesi için gereken uzun mesafe ve gürültü dayanımı, büyük ölçüde RS-485 diferansiyel hattına dayanır.
Doğru tasarlanmadığında ise aynı hat; adres çakışmaları, yansıma kaynaklı bozulmalar ve iletişim kesintileriyle projenin en pahalı arıza noktası haline gelir.
RS-485 protokolü — kısa tanım
RS-485 (TIA/EIA-485), diferansiyel sinyal kullanan yarı çift yönlü bir seri haberleşme standardıdır. Veri, A ve B hatları arasındaki voltaj farkı üzerinden taşınır; ortak gürültü her iki hatta eşit etki yaptığı için diferansiyel alıcı tarafından sönümlenir. Bu yapı, fabrika ortamındaki motor gürültüsü, kaynak paraziti ve uzun kablo hatlarında UART’ın tek uçlu (single-ended) sinyalinin dayanamayacağı koşullarda devreye girer.
Pratikte RS-485 çoğu zaman bir “protokol” değil, fiziksel katman olarak kullanılır. Modbus RTU, BACnet MS/TP veya özel cihaz protokolleri aynı hat üzerinde RS-485 transceiver’lar aracılığıyla çalışır. Bir hattaki cihaz sayısı, baud hızı, kablo uzunluğu ve terminasyon doğru hesaplandığında tek bus üzerinden onlarca düğüm güvenle adreslenebilir.
Problem bağlamı
Saha mühendisliğinde en sık duyulan cümlelerden biri şudur: “Laboratuvarda sorunsuz çalışan sistem, pano sahasında rastgele kopuyor.” Bunun temel nedenlerinden biri, kısa mesafe ve temiz ortamda test edilen UART bağlantısının endüstriyel RS-485 hattına birebir taşınmaya çalışılmasıdır.
Tek uçlu TTL seviyesinde iletişim birkaç metreyi geçemezken, RS-485 ile yüzlerce metreye kadar hat kurulabilir. Ancak bu avantaj bedelsiz değildir. Ortak toprak potansiyel farkları, yanlış terminasyon, yıldız (star) topoloji, fazla stub uzunluğu ve yetersiz galvanik izolasyon; veri çerçevesi hataları, CRC hataları ve cihazların “hayalet” görünmemesi olarak sahaya yansır.
Özellikle dağıtık ölçüm düğümleri, enerji izleme panelleri ve GSM köprü üniteleri gibi Revan Technology’nin sık çalıştığı saha mimarilerinde, merkezi kontrol kartı ile sahadaki alt birimler arasındaki bağlantının sürekliliği üretim duruşu maliyetini doğrudan belirler.
Teknik analiz

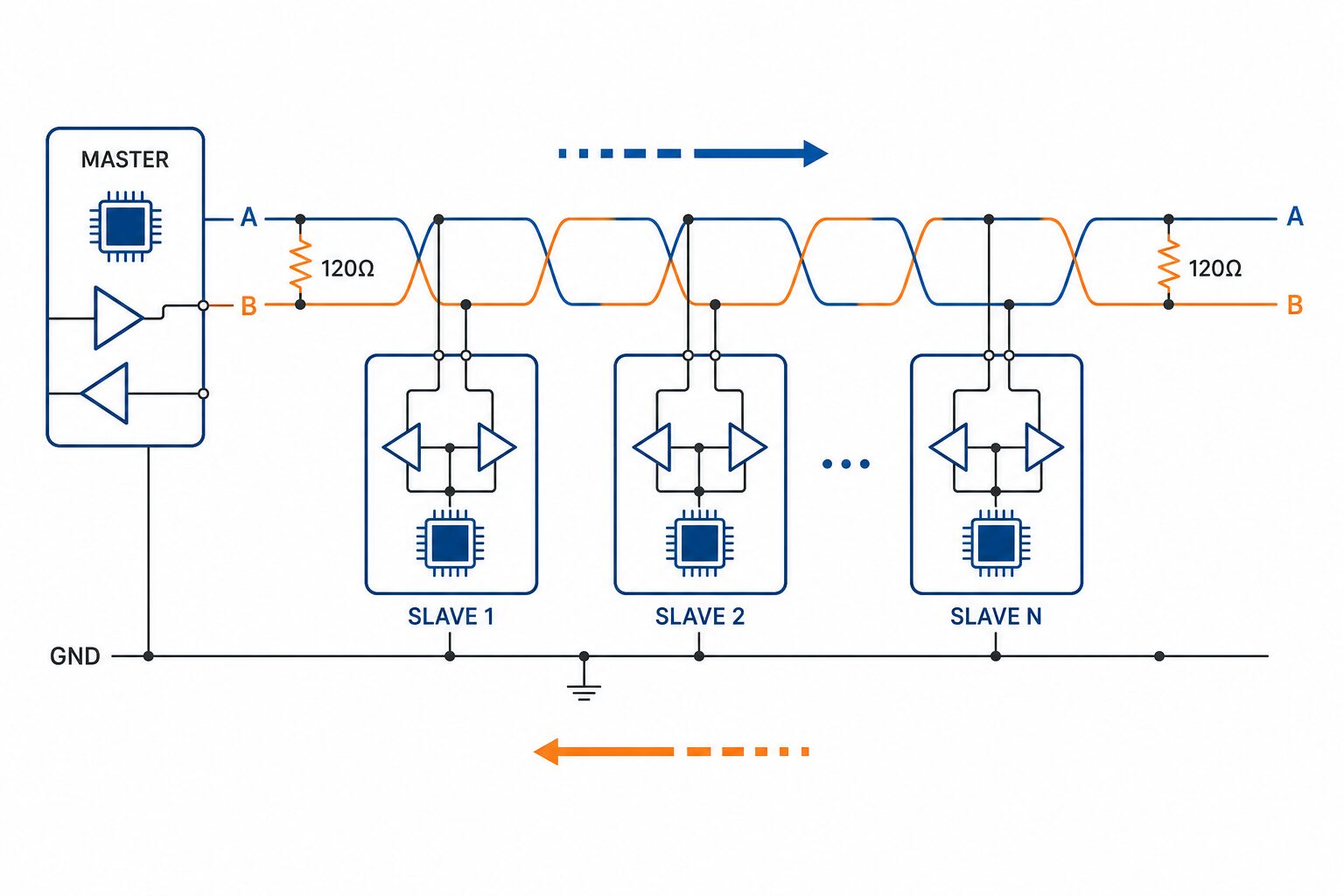

RS-485 hattının temel elemanları şunlardır:
1. Transceiver (MAX485, SN65HVD, ADM2483 vb.): Mikrodenetleyicinin UART TX/RX pinlerini diferansiyel A/B hattına çevirir. DE (Driver Enable) ve RE (Receiver Enable) pinleri yarı çift yönlü haberleşmede yön kontrolü sağlar.
2. A ve B diferansiyel çifti: Bükümlü çift kablo tercih edilir; eşit uzunlukta stub’lar hat yansımasını azaltır.
3. Terminasyon dirençleri: Hat uçlarında tipik 120 Ω; yansımayı sönümleyerek sinyal bütünlüğünü korur.
4. Bias (polarizasyon) dirençleri: Hat boşta iken tanımsız seviyede kalmaması için pull-up/pull-down ağı; çok düğümlü sistemlerde dikkatle hesaplanmalıdır.
Yarı çift yönlü (half-duplex) çalışma: Aynı anda yalnızca bir cihaz konuşur. Master istek gönderir, hat yönü değişir, slave yanıt verir. Modbus RTU gibi protokollerde 3,5 karakterlik sessizlik süresi (frame gap) bu geçişin doğru algılanması için kritiktir.
Hız–mesafe ilişkisi: 9600 baud gibi düşük hızlarda 1000 m’ye yakın mesafeler mümkün olabilir; 115200 baud’da güvenli mesafe birkaç on metreye iner. Tasarımda “en yüksek hız” değil, “saha gerçeğinde sürdürülebilir hız” hedeflenmelidir.
Galvanik izolasyon: Sahadaki farklı toprak potansiyelleri transceiver’ı kalıcı olarak bozabilir. Opto veya entegre izolasyonlu RS-485 sürücüler, özellikle enerji panoları ile ölçüm kartları arasında güvenilirliği belirgin artırır.
Saha senaryoları
Endüstriyel projelerde RS-485 hattıyla en sık karşılaşılan senaryolar şunlardır:
- “Modbus cihazı ara sıra yanıt vermiyor”: Terminasyon yalnızca bir uçta veya hiç yoktur; dalga formu yansır, bit sınırları kayar. Sorun protokol katmanında değil, fiziksel hatta gizlidir.
- “Yeni sensör ekleyince tüm hat çöktü”: Star topoloji veya uzun stub kablolar hat empedansını bozar. Tüm cihazlar tek omurga (daisy-chain) üzerinde değilse iletişim kararsızlaşır.
- “Topraklama yaptık, yine de hata var”: Shield’in yanlış uçta topraklanması veya A/B ile shield’in karışması gürültüyü artırır. Shield genelde tek uçtan referans alınır; sinyal dönüş yolu tasarım gereği net olmalıdır.
- “115200’de çalışmıyor, 9600’e düşünce düzeldi”: Kablo kapasitansı ve transceiver rise time sınırı. Hız düşürülmesi geçici çözüm olabilir; asıl çözüm terminasyon, stub kısaltma ve uygun sürücü seçimidir.
Bu tablo, RS-485’in “sadece iki tel” gibi görünmesine rağmen elektriksel disiplin gerektirdiğini gösterir.
Çözüm yaklaşımları
Güvenilir bir RS-485 ağı kurmak için uygulanması gereken mühendislik adımları:
- Topoloji disiplini: Mümkün olduğunca doğrusal bus; T bağlantılarından kaçının. Stub uzunluğunu birkaç on santimetre ile sınırlayın.
- Terminasyon planı: Yalnızca hat uçlarında 120 Ω; ara noktalara rastgele terminasyon eklemeyin. Çok kısa hatlarda terminasyon gerekmeyebilir — mesafe ve hız testle doğrulanmalıdır.
- Bias dirençleri: Hat boşta kalınca alıcıların belirsiz durumda kalmaması için merkezi bias ağı; cihaz sayısı arttıkça direnç değerleri yeniden hesaplanmalıdır.
- DE/RE zamanlaması: Yazılımda driver enable, son bit gönderiminden sonra yeterli gecikmeyle kapatılmalı; erken kapanma son baytı keser.
- İzolasyon ve koruma: TVS diyotlar, sigorta ve izolasyonlu transceiver; özellikle yıldırım ve anahtarlama gürültüsüne açık sahalarda zorunlu sayılır.
- Protokol katmanı sağlamlığı: Modbus RTU kullanılıyorsa timeout, yeniden deneme ve CRC hata sayacı uygulanmalı; tek hatalı çerçeve tüm sistemi kilitlememelidir.
Revan Technology saha panellerinde bu ilkeler, merkezi kontrol kartı ile dağıtık ölçüm düğümleri arasındaki haberleşmenin kesintisiz kalması için tasarımın erken aşamasında uygulanır.
Kazanımlar
RS-485 endüstriyel haberleşmeyi doğru uygulamak projeye şu somut faydaları sağlar:
- Uzun mesafe tek hat: Birden fazla cihazı ek switch veya gateway olmadan aynı bus üzerinde toplama imkânı.
- Gürültü dayanımı: Diferansiyel yapı sayesinde motor ve kaynak parazitine karşı UART’a göre belirgin üstünlük.
- Maliyet etkin altyapı: Ekstra Ethernet altyapısı gerektirmeyen saha uygulamalarında düşük kablo maliyeti.
- Servis kolaylığı: Modbus register haritası üzerinden uzaktan tanı, parametre okuma/yazma ve firmware güncelleme (uygun tasarımda) mümkün olur.
- Ölçeklenebilirlik: İhtiyaç arttıkça aynı bus mimarisine yeni düğüm eklenebilir; adres planı önceden tanımlanmışsa müdahale minimal kalır.
Sektörel gözlem / tecrübe
Saha devreye alma süreçlerinde iletişim arızalarının önemli bir bölümü, cihaz yazılımından ziyade hat fizik kaynaklıdır. Özellikle hızlı devreye alma baskısı altında terminasyon atlanması, sonradan haftalarca süren aralıklı hata takibine yol açar. 9600 baud’da kusursuz çalışan bir hat, mühendislik ekibi 115200’e çıktığında çökerse sorun nadiren “Modbus bug’ı”dır; osiloskop ve hat sonlandırma kontrol listesi devreye girmelidir.
Başarılı endüstriyel projelerde RS-485, devre şemasında iki tel olarak değil; topoloji, topraklama, izolasyon ve protokol zamanlamasının birlikte ele alındığı bir sistem kararı olarak tasarlanır. Bu disiplin, dağıtık izleme ve otomasyon panellerinde uptime’ı doğrudan yükseltir.
Sonuc
RS-485 endüstriyel haberleşme, gömülü ve saha sistemlerinin omurgasını oluşturan kanıtlanmış bir fiziksel katmandır. Uzun mesafe, çoklu cihaz desteği ve gürültüye dayanıklılık avantajları; doğru terminasyon, topoloji ve yazılımsal timeout yönetimiyle birleştiğinde güvenilir bir altyapı sunar. Tasarım aşamasında hat elektriğini hafife almak yerine test ve dokümantasyonla desteklemek, sahadaki iletişim riskini belirgin biçimde azaltır.
