In industriellen Anlagen müssen Sensoren, Motorantriebe, Energieanalysatoren und Feldschaltkästen gleichzeitig kommunizieren — und rs485 industrielle kommunikation ist eine der verbreitetsten physikalischen Schichten für Punkt-zu-Mehrpunkt-Daten. Die Reichweite und Störfestigkeit, die UART-basierte Protokolle (wie Modbus RTU) im Feld benötigen, beruhen maßgeblich auf der RS-485-Differenzleitung.
Falsch ausgelegt wird derselbe Bus zum teuersten Fehlerpunkt des Projekts — mit Adresskollisionen, reflexionsbedingter Verzerrung und Kommunikationsabbrüchen.
RS-485-Protokoll — kurze Definition
RS-485 (TIA/EIA-485) ist ein halbduplex serielles Übertragungsstandard mit Differenzsignalen. Daten werden als Spannungsdifferenz zwischen A- und B-Leitung übertragen; Gleichtaktstörungen wirken auf beide Leitungen gleich und werden vom Differenzeingang unterdrückt. Damit ist RS-485 dort einsetzbar, wo Single-Ended-UART-Signale scheitern — Motorgeräusche, Schweißstörungen und lange Kabelwege in der Fabrik.
In der Praxis ist RS-485 meist kein „Protokoll“, sondern eine physikalische Schicht. Modbus RTU, BACnet MS/TP oder proprietäre Geräteprotokolle laufen über RS-485-Transceiver auf derselben Leitung. Bei korrekter Berechnung von Knotenzahl, Baudrate, Kabellänge und Terminierung lassen sich Dutzende Geräte sicher an einem Bus adressieren.
Problembereich
Ein häufiger Satz in der Feldtechnik lautet: „Im Labor lief es, auf der Schaltanlage fällt es zufällig aus.“ Oft wird versucht, eine kurze UART-Verbindung aus sauberer Umgebung eins zu eins auf eine industrielle RS-485-Leitung zu übertragen.
Single-Ended-TTL-Kommunikation kommt kaum über wenige Meter hinaus; RS-485-Strecken können Hunderte Meter umfassen. Dieser Vorteil ist nicht kostenlos. Potenzialunterschiede in der Masse, falsche Terminierung, Stern-Topologie, zu lange Stubs und unzureichende galvanische Trennung zeigen sich vor Ort als Rahmenfehler, CRC-Fehler und „verschwundene“ Geräte.
Bei verteilten Messknoten, Energieüberwachungspanels und GSM-Brückeneinheiten — Architekturen, mit denen Revan Technology häufig arbeitet — bestimmt die Verbindung zwischen zentraler Steuerung und Feldknoten unmittelbar die Stillstandskosten.
Technische Analyse

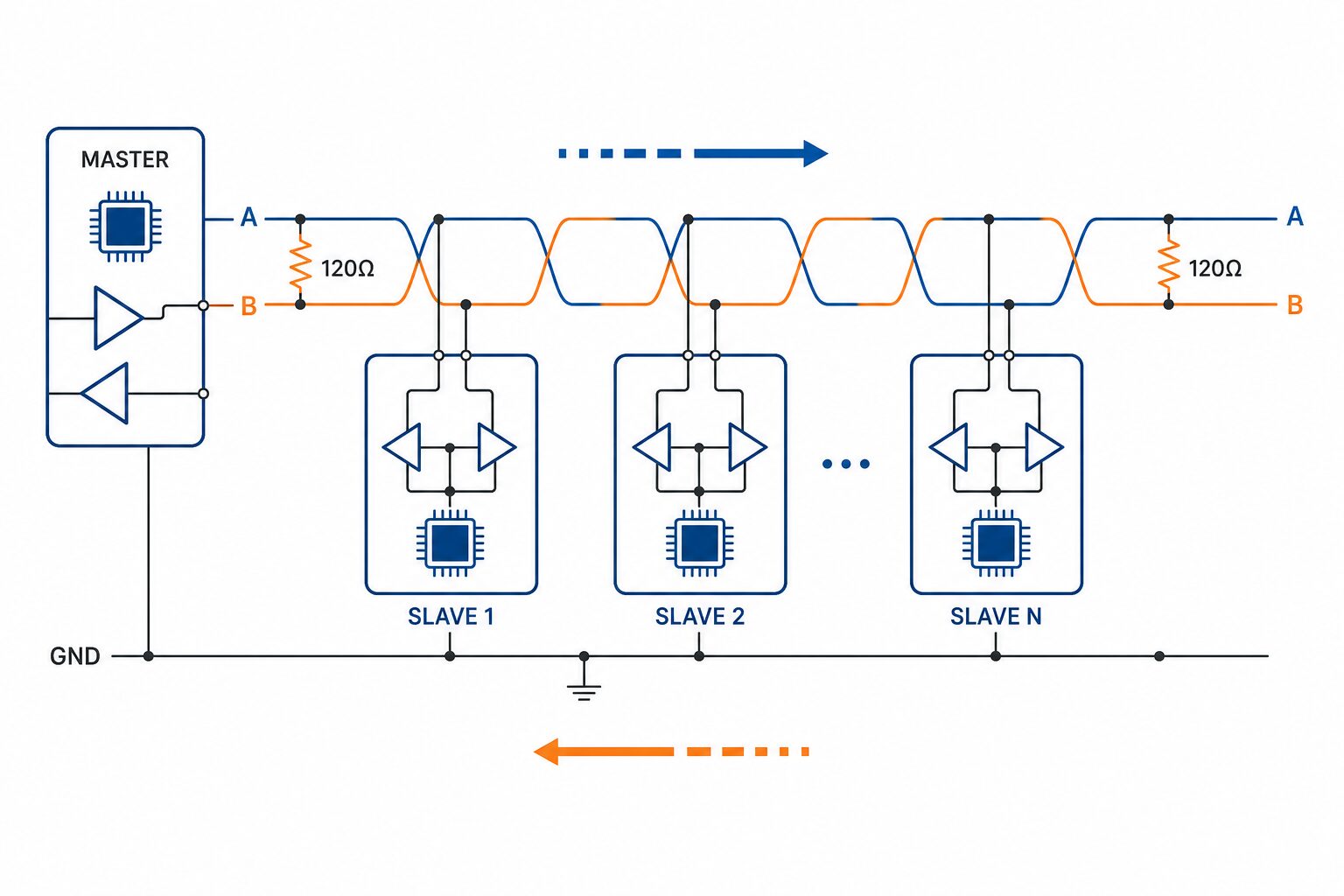

Die Kernelemente einer RS-485-Leitung sind:

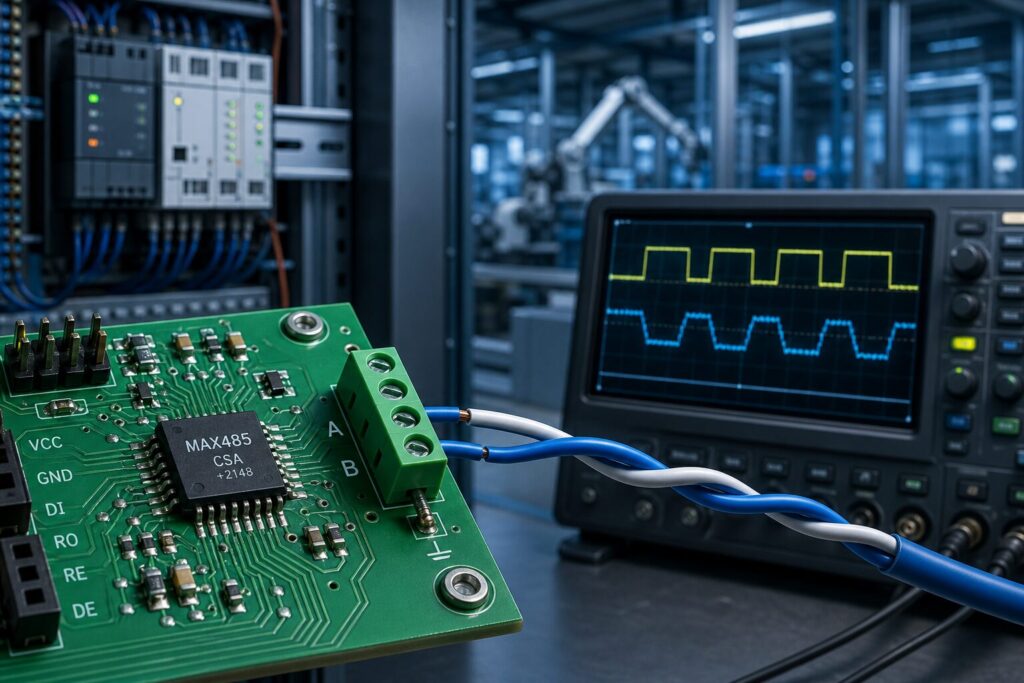

1. Transceiver (MAX485, SN65HVD, ADM2483 usw.): Wandeln UART TX/RX des Mikrocontrollers in differenzielle A/B-Leitungen. DE (Driver Enable) und RE (Receiver Enable) steuern die Richtung im Halbduplexbetrieb.
2. A- und B-Differenzpaar: Verdrilltes Paar bevorzugt; gleich lange Stubs reduzieren Reflexionen.
3. Terminierungswiderstände: Typisch 120 Ω an den Busenden; dämpft Reflexionen und erhält Signalintegrität.
4. Bias-(Polarisations-)Widerstände: Pull-up/Pull-down, damit der Bus im Leerlauf nicht undefiniert ist; bei vielen Knoten sorgfältig berechnen.
Halbduplexbetrieb: Nur ein Gerät sendet gleichzeitig. Der Master sendet eine Anfrage, die Busrichtung wechselt, der Slave antwortet. Bei Modbus RTU ist eine 3,5-Zeichen-Stille für Rahmenerkennung entscheidend.
Geschwindigkeit–Entfernung: Bei niedrigen Raten wie 9600 Baud sind fast 1000 m möglich; bei 115200 Baud sinkt die sichere Strecke auf wenige Dutzend Meter. Ziel ist eine „nachhaltige Feldrate“, nicht die höchstmögliche Geschwindigkeit.
Galvanische Trennung: Unterschiedliche Massepotenziale können Transceiver dauerhaft zerstören. Opto- oder integrierte isolierte RS-485-Treiber erhöhen die Zuverlässigkeit zwischen Energieschaltungen und Messkarten deutlich.
Feldszenarien
Typische RS-485-Situationen in Industrieprojekten:
- „Das Modbus-Gerät antwortet manchmal nicht“: Terminierung fehlt oder nur an einem Ende; die Welle reflektiert, Bitzentrennung verschiebt sich. Der Fehler liegt in der physikalischen Schicht, nicht im Protokoll.
- „Neuer Sensor legte den ganzen Bus lahm“: Stern-Topologie oder lange Stubs stören die Busimpedanz. Ohne lineare Daisy-Chain wird die Kommunikation instabil.
- „Geerdet, trotzdem Fehler“: Schirm am falschen Punkt oder mit A/B vermischt erhöht Störungen. Schirm meist einseitig referenziert; der Signalrückweg muss im Design definiert sein.
- „Bei 115200 geht es nicht, bei 9600 schon“: Kabelkapazität und Anstiegszeit der Transceiver. Langsamere Rate kann temporär helfen; die eigentliche Lösung ist Terminierung, kürzere Stubs und passende Treiber.
Das zeigt: RS-485 wirkt wie „nur zwei Drähte“, verlangt aber elektrische Disziplin.
Lösungsansätze
Schritte für ein zuverlässiges RS-485-Netz:
- Topologie-Disziplin: Lineare Busstruktur; T-Abzweige vermeiden. Stub-Länge auf wenige Zehntel Meter begrenzen.
- Terminierungsplan: 120 Ω nur an Busenden; keine zufälligen Mittelterminierungen. Sehr kurze Strecken brauchen ggf. keine — per Messung bei Zielrate prüfen.
- Bias-Widerstände: Zentraler Bias, damit Empfänger im Leerlauf nicht undefiniert sind; Werte bei wachsender Gerätezahl neu berechnen.
- DE/RE-Timing: Treiber in Software erst nach ausreichender Verzögerung nach dem letzten Bit abschalten; zu frühes Abschalten kürzt das letzte Byte ab.
- Isolation und Schutz: TVS-Dioden, Sicherungen und isolierte Transceiver sind an störungsexponierten Standorten Pflicht.
- Protokoll-Robustheit: Bei Modbus RTU Timeout, Wiederholung und CRC-Fehlerzähler; ein fehlerhafter Rahmen darf nicht das gesamte System blockieren.
In Revan-Technology-Feldpaneelen werden diese Grundsätze früh angewendet, damit die Verbindung zwischen zentraler Steuerung und verteilten Messknoten unterbrechungsfrei bleibt.
Nutzen
Korrekt umgesetzte RS-485 industrielle Kommunikation bringt konkrete Vorteile:
- Lange Strecke, ein Bus: Mehrere Geräte ohne zusätzliche Switches oder Gateways bündeln.
- Störfestigkeit: Differenzaufbau deutlich robuster als UART gegen Motor- und Schweißstörungen.
- Kostengünstige Infrastruktur: Geringere Verkabelungskosten ohne vollständige Ethernet-Plantverkabelung.
- Servicefreundlichkeit: Ferndiagnose, Parameter-Lese/Schreibzugriff und Firmware-Update (wenn vorgesehen) über Modbus-Register.
- Skalierbarkeit: Neue Knoten am gleichen Bus, wenn der Adressplan vorab definiert ist.
Branchenbeobachtung / Erfahrung
Bei der Inbetriebnahme stammen viele Kommunikationsstörungen aus der Leitungsphysik, nicht aus der Geräte-Firmware. Terminierung unter Zeitdruck zu überspringen führt oft zu wochenlangem sporadischem Fehlertracking. Läuft eine Leitung bei 9600 Baud einwandfrei und bricht bei 115200 zusammen, ist selten ein „Modbus-Bug“ schuld; Oszilloskop und Terminierungs-Checkliste folgen.
In erfolgreichen Industrieprojekten ist RS-485 nicht zwei Drähte im Schaltplan, sondern eine Systementscheidung aus Topologie, Erdung, Isolation und Protokoll-Timing. Diese Disziplin erhöht die Verfügbarkeit verteilter Überwachungs- und Automatisierungspanels direkt.
Ergebnis
RS-485 industrielle Kommunikation ist eine bewährte physikalische Schicht im Kern eingebetteter und Feld systeme. Reichweite, Mehrgerätebetrieb und Störfestigkeit bilden eine verlässliche Infrastruktur — kombiniert mit korrekter Terminierung, Topologie und Timeout-Handling in der Software. Bus-Elektrik von Anfang an mit Tests und Dokumentation zu unterstützen, statt sie zu unterschätzen, reduziert das Kommunikationsrisiko im Feld spürbar.
