PCB EMC tasarımı, bir elektronik kartın sadece çalışmasını değil, çevresindeki gürültüye rağmen kararlı kalmasını sağlayan mühendislik disiplinidir. Endüstriyel sahalarda motor sürücüleri, röle kontakları ve uzun kablo hatları aynı panoda bulunduğunda, zayıf topraklama veya plansız katman kullanımı sensör okumalarını bozar, haberleşmeyi keser ve cihazı sık resete sokar.
Revan Technology olarak gömülü ve endüstriyel projelerde en sık karşılaştığımız sorunların önemli bir kısmı yazılım hatasından değil, kart üzerindeki elektromanyetik uyumluluk (EMC) zayıflığından kaynaklanır. Bu yazıda PCB EMC tasarımının ne anlama geldiğini, sahadaki tipik problemleri ve uygulanabilir çözüm yaklaşımlarını özetliyoruz.
PCB EMC tasarımı — kısa tanım
PCB EMC tasarımı; baskı devre kartında sinyal bütünlüğünü korumak, dış gürültüyü sınırlamak ve cihazın çevresine istenmeyen yayılımı engellemek için uygulanan topraklama, filtreleme, koruma ve yerleşim kurallarının bütünüdür. Amaç, devrenin hem kendi içinde hem de pano ve kablo ortamında elektromanyetik olarak öngörülebilir davranmasıdır.
Bu disiplin yalnızca test laboratuvarında ölçülen değerlerle sınırlı değildir. Doğru uygulandığında sahadaki reset, yanlış sensör değeri ve rastgele haberleşme kopması gibi arızaların büyük bölümü tasarım aşamasında önlenir.
Problem bağlamı
Endüstriyel ortamlarda EMC sorunları genellikle “kart bozuk” veya “yazılım hatası” sanılarak haftalarca debug ile geçirilir. Oysa kök neden çoğu zaman şunlardan biridir:
- Ortak empedans topraklama: Yüksek akım dönüş yolları ile hassas analog hatlar aynı toprak şeridine zorlanır; ADC okumaları dalgalanır.
- Uzun dönüş yolu: Sinyal hattının altında sürekli bir referans yoksa akım kapalı bir döngü kuramaz; anten etkisi oluşur.
- Decoupling eksikliği: Hızlı geçiş yapan dijital entegreler besleme hattına gürültü enjekte eder; komşu analog devreler etkilenir.
- Koruma ve filtre yetersizliği: Giriş/çıkış hatlarında TVS, ferrit veya RC/LC filtre yoksa dış darbe doğrudan işlemciye ulaşır.
Bu tablo, özellikle motor sürücüsü, GSM modülü ve hassas sensörün aynı kartta toplandığı IoT ve otomasyon panolarında sık görülür. Prototipte sorunsuz çalışan devre, metal pano ve uzun kablolarla sahaya indiğinde farklı bir cihaz gibi davranabilir.
Teknik analiz
PCB EMC tasarımını anlamak için dört temel katman vardır: toprak planı, güç dağıtımı, sinyal yönlendirme ve koruma.
1. Toprak (GND) mimarisi

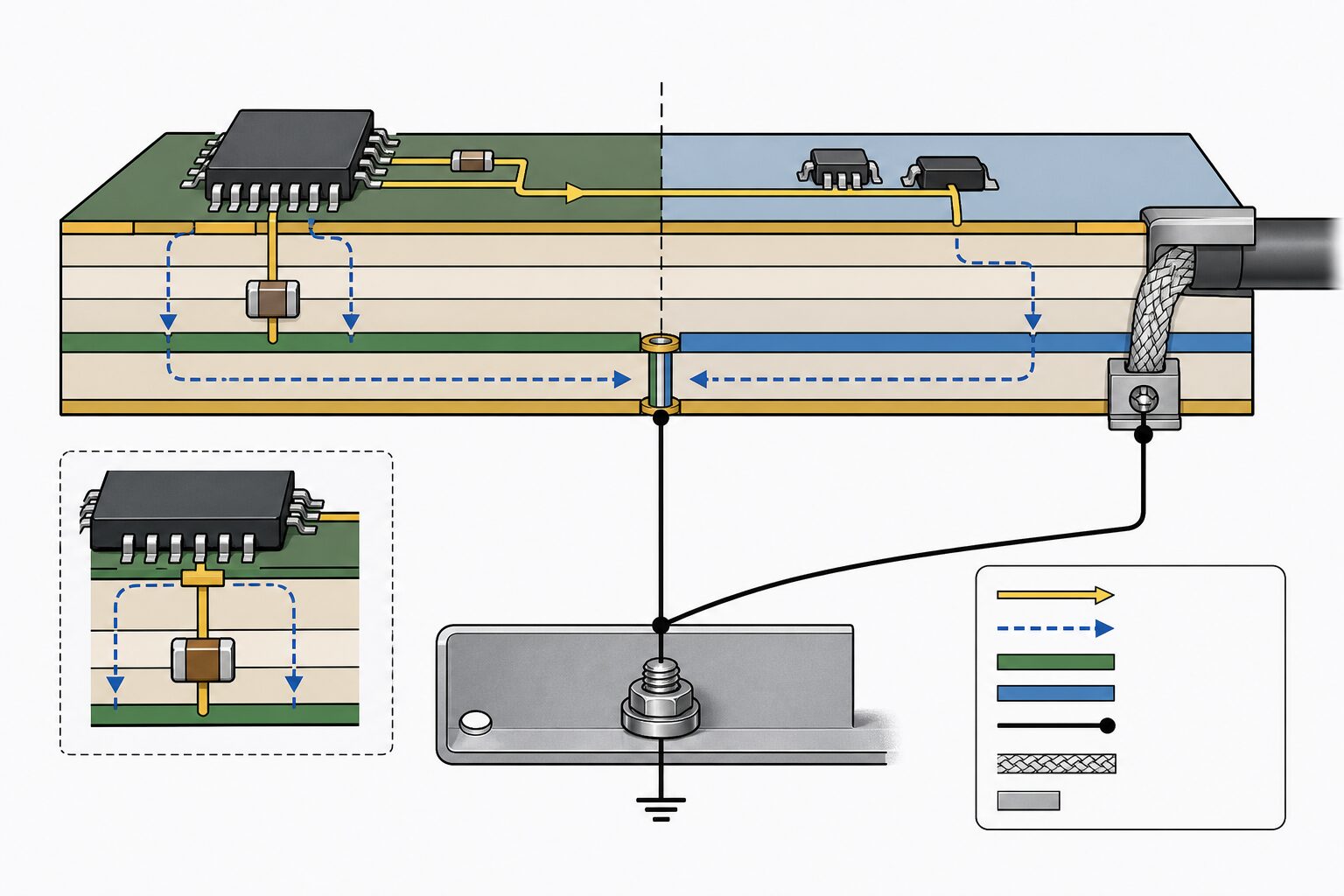

Tek noktadan (star) veya kontrollü bölünmüş (split) toprak kullanımı, analog ve dijital referansların birbirini kirletmesini azaltır. Analog-dijital ayrımı gerektiğinde düzlem tek bir noktada birleştirilir; rastgele köprülemeler döngü akımlarına yol açar.
2. Güç ve decoupling
Her entegrenin besleme pinine yakın, uygun kapasitans değerinde seramik ve gerektiğinde tantal veya elektrolitik kapasitör yerleştirilir. Yüksek frekansta düşük ESR’li 100 nF ile birlikte 1–10 µF bulk kapasitör, besleme hattı gürültüsünü sınırlar.
3. Sinyal yönlendirme
Kritik hatlar kısa ve altında sürekli referans olacak şekilde çizilir. Saat ve yüksek hızlı veri hatları analog girişlerden uzak tutulur. Differential hatlarda eşit uzunluk ve paralel gidiş-dönüş korunur.
4. Koruma ve filtreleme
Giriş/çıkış portlarında ESD ve transient koruması (TVS), endüstriyel hatlarda ortak mod filtreleri ve gerektiğinde ferrit boncuk veya common-mode choke kullanılır. Konektör gövdesi ile kart toprağı arasındaki bağ, ekranlı kablolarda kritik rol oynar.
| Konu | Zayıf tasarım | Güçlü EMC yaklaşımı |
| Toprak | Tek düzlem, plansız | Kontrollü bölümleme + tek birleşim noktası |
| Besleme | Uzak decoupling | Pin başına yakın, çok katmanlı kapasitör |
| Kablo çıkışı | Doğrudan MCU | TVS + filtre + ekran sürekliliği |
| Katman | 2 kat, kalın hat | GND/power plane, kontrollü via |
Saha senaryoları
Saha testlerinde PCB EMC tasarımı eksiklikleri genellikle şu senaryolarda ortaya çıkar:
- Motor devreye girdiğinde ADC sapması: PWM sürücüsünün dönüş akımı analog toprak üzerinden sensör hattına bind olur; sıcaklık veya basınç değeri anlık zıplar.
- GSM modülü veri gönderirken reset: Ani akım çekimi yetersiz bulk kapasitör ve zayıf besleme yolu nedeniyle brown-out oluşturur.
- RS-485 veya UART’ta rastgele hata: Uzun kablo ekranı pano toprağına bağlanmamış veya yüksek frekans referansı kopuktur.
- CE/EMC testinde başarısızlık: Kart prototip aşamasında geçer; resmi ölçümde radyasyon veya iletken yayılım sınırı aşılır.
Bu senaryoların ortak noktası, sorunun yazılım güncellemesiyle kalıcı çözülmemesidir; donanım revizyonu veya toprak/filtre düzenlemesi gerekir.
Çözüm yaklaşımları
Sağlam bir PCB EMC tasarımı için uygulanabilir stratejiler:
- Erken katman planı: Şema aşamasında toprak bölümleme, güç ağacı ve kritik hat listesi netleştirilir; layout sonradan yamalanmaz.
- Referans düzlemi önceliği: Mümkünse en az bir tam GND katmanı ayrılır; yüksek akım yolları analog bölgeden uzak tutulur.
- Giriş/çıkış koruma şablonu: Her dış port için TVS + seri direnç + filtre (RC veya common-mode) standart hücre olarak tanımlanır.
- Test noktaları: Toprak, besleme ve kritik sinyaller için probe erişimi bırakılır; saha debug süresi kısalır.
- Simülasyon ve ölçüm: Mümkün olan projelerde pre-compliance tarama yapılır; revizyon maliyeti üretimden önce düşer.
Revan Muhendislik projelerinde bu adımlar, kart boyutu ve maliyet hedefleriyle dengelenerek uygulanır; gereksiz katman veya aşırı filtre yerine risk analizine göre odaklanılır.
Kazanımlar
Doğru PCB EMC tasarımının somut faydaları:
- Daha az saha arızası: Reset, hayalet sensör değeri ve iletişim kopması oranı düşer.
- Kısa devreye alma süresi: Panoda “EMC yamaları” ile geçen haftalar tasarım aşamasına taşınır.
- Regülasyon uyumu: CE ve endüstriyel EMC gereksinimlerine yaklaşım kolaylaşır.
- Servis maliyeti: Arıza kök nedeni donanım seviyesinde netleştiği için tekrarlayan saha ziyaretleri azalır.
- Ürün itibarı: Kararlı çalışan cihaz, müşteri güvenini ve referans potansiyelini artırır.
Sektörel gözlem / tecrübe
Endüstriyel otomasyon ve IoT projelerinde gözlemlediğimiz ortak tablo şudur: EMC sorunları genellikle ürün olgunlaştıkça, yani kablo uzadıkça, pano yoğunluğu arttıkça ve seri üretim hızlandıkça belirginleşir. Prototip masasında “çalışıyor” demek, saha koşullarında aynı güveni vermez.
Başarılı projelerde PCB EMC tasarımı, layout mühendisinin sonradan eklediği bir detay değil; şema, BOM ve test planıyla birlikte baştan tanımlanan bir gereksinimdir. Özellikle motor sürücülü, kablosuz haberleşmeli ve hassas ölçüm içeren kartlarda bu disiplin, projenin toplam maliyetini düşüren en etkili yatırımlardan biridir.
Sonuc
PCB EMC tasarımı, endüstriyel kartların sessiz ama kritik omurgasıdır. Topraklama, decoupling, filtreleme ve kontrollü yerleşim bir araya geldiğinde cihaz yalnızca laboratuvar ortamında değil, gürültülü sahalarda da öngörülebilir çalışır. Gömülü ve endüstriyel projelerde sürdürülebilir kalite için EMC’yi tasarımın başına almak, sonradan yapılacak pahalı saha müdahalelerinin önüne geçer.
