Die PCB-EMC-Konstruktion ist die Ingenieursdisziplin, die sicherstellt, dass eine elektronische Leiterplatte nicht nur funktioniert, sondern trotz Umgebungsgeräusche stabil bleibt. In industriellen Umgebungen verzerren schwache Erdung oder ungeplante Layer-Nutzung Sensormesswerte, unterbrechen die Kommunikation und führen zu häufigen Resets, wenn Motorantriebe, Relaiskontakte und lange Kabelwege im selben Schaltschrank liegen.
Bei Revan Technology stammt ein erheblicher Teil der Probleme in Embedded- und Industrieprojekten nicht aus Softwarefehlern, sondern aus schwacher elektromagnetischer Verträglichkeit (EMV/EMC) auf der Leiterplatte. Dieser Beitrag fasst zusammen, was PCB-EMC-Konstruktion bedeutet, typische Feldprobleme und praktikable Lösungsansätze.
PCB-EMC-Konstruktion — kurze Definition
Die PCB-EMC-Konstruktion umfasst die Erdungs-, Filter-, Schutz- und Platzierungsregeln auf einer Leiterplatte, um die Signalintegrität zu wahren, externes Rauschen zu begrenzen und unerwünschte Abstrahlung des Geräts in seine Umgebung zu verhindern. Ziel ist ein vorhersehbares elektromagnetisches Verhalten sowohl innerhalb der Schaltung als auch im Schaltschrank- und Kabelumfeld.
Diese Disziplin beschränkt sich nicht auf im Testlabor gemessene Werte. Richtig angewendet verhindert sie den Großteil von Feldausfällen wie Resets, falsche Sensorwerte und zufällige Kommunikationsabbrüche bereits in der Entwurfsphase.
Problemkontext
In industriellen Umgebungen werden EMV-Probleme oft fälschlich als „defekte Platine“ oder „Softwarefehler“ angesehen und wochenlang debuggt. Die Wurzel liegt jedoch meist in einem der folgenden Punkte:
- Gemeinsame Impedanz-Erdung: Rückströme hoher Ströme und empfindliche Analogleitungen werden auf dieselbe Masseleitung gezwungen; ADC-Messwerte schwanken.
- Langer Rückweg: Ohne durchgehende Referenz unter der Signalleitung kann der Strom keine geschlossene Schleife bilden; ein Antenneneffekt entsteht.
- Fehlende Entkopplung: Schnell schaltende digitale ICs injizieren Rauschen in die Versorgungsleitung; benachbarte Analogschaltungen werden beeinflusst.
- Unzureichender Schutz und Filterung: Ohne TVS, Ferrit oder RC/LC-Filter an Ein-/Ausgängen erreichen externe Störimpulse den Prozessor direkt.
Dieses Bild tritt besonders in IoT- und Automatisierungsschaltungen auf, in denen Motorantrieb, GSM-Modul und empfindlicher Sensor auf derselben Platine sitzen. Eine Schaltung, die am Prototypenrechner einwandfrei läuft, kann sich im Metallschaltschrank mit langen Kabeln wie ein anderes Gerät verhalten.
Technische Analyse
Das Verständnis der PCB-EMC-Konstruktion umfasst vier grundlegende Ebenen: Masseplan, Stromversorgung, Signalführung und Schutz.
1. Masse (GND)-Architektur

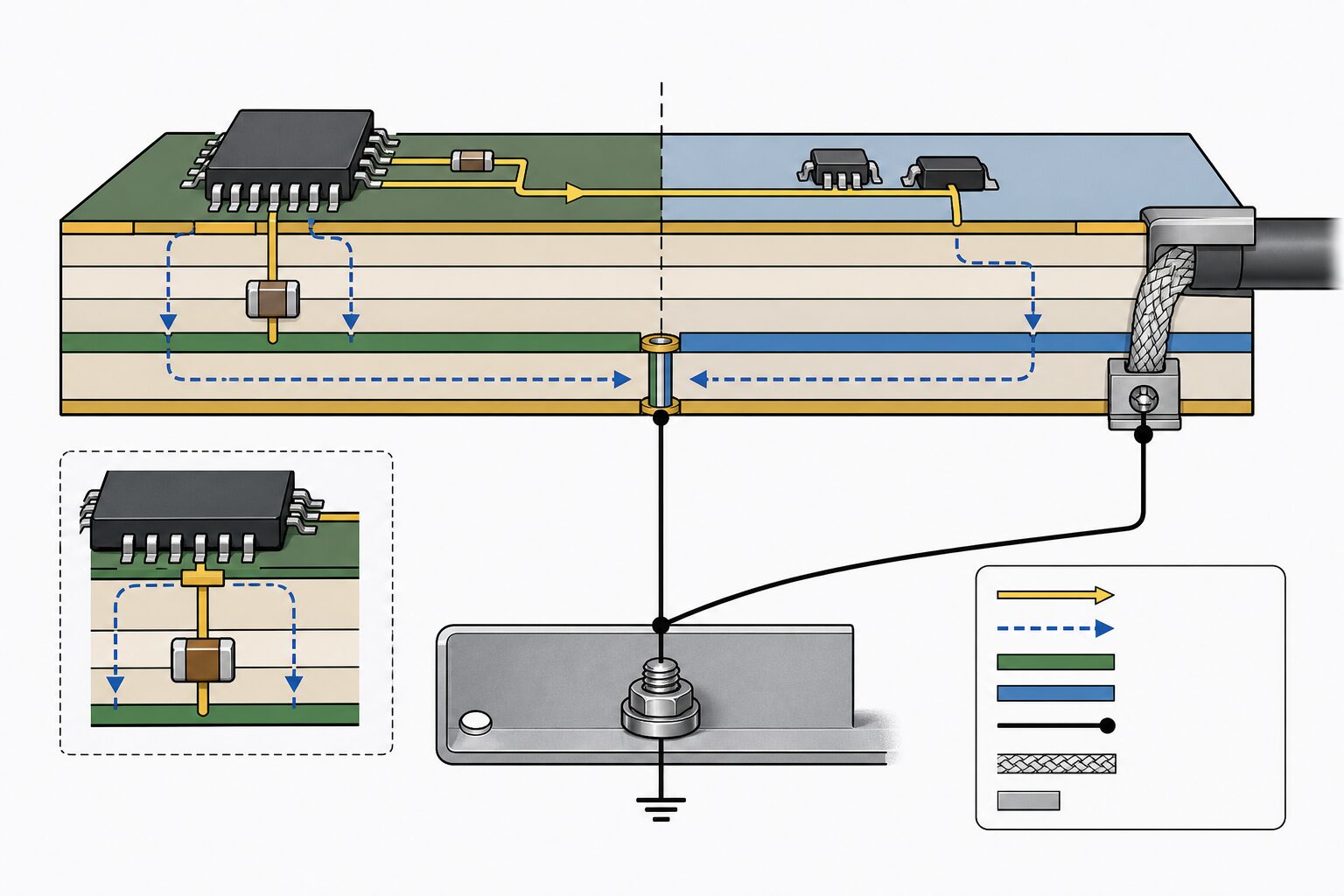

Sternerdung oder kontrollierte geteilte Masse reduziert gegenseitige Verunreinigung von Analog- und Digitalreferenzen. Bei erforderlicher Analog-Digital-Trennung werden die Ebenen an einem einzigen Punkt verbunden; willkürliche Brücken erzeugen Maschenströme.
2. Stromversorgung und Entkopplung
Geeignete Keramikkondensatoren — und bei Bedarf Tantal- oder Elektrolytkondensatoren — werden nahe an jeden IC-Versorgungspin gesetzt. Niedrig-ESR 100 nF zusammen mit 1–10 µF Bulk-Kondensatoren begrenzen Rauschen auf der Versorgungsleitung im Hochfrequenzbereich.
3. Signalführung
Kritische Leitungen werden kurz gehalten mit durchgehender Referenz darunter. Takt- und Hochgeschwindigkeits-Datenleitungen werden von Analogeingängen ferngehalten. Bei Differenzleitungen werden gleiche Länge und parallele Hin- und Rückwege beibehalten.
4. Schutz und Filterung
ESD- und Transientenschutz (TVS) an Ein-/Ausgängen, Common-Mode-Filter an industriellen Leitungen sowie Ferritperlen oder Common-Mode-Drosseln wo erforderlich. Die Verbindung zwischen Gehäuse des Steckers und Platinenmasse spielt bei abgeschirmten Kabeln eine entscheidende Rolle.
| Thema | Schwaches Design | Starker EMC-Ansatz |
| Masse | Eine Ebene, ungeplant | Kontrollierte Aufteilung + ein Verbindungspunkt |
| Versorgung | Entfernte Entkopplung | Pin-nah, mehrschichtige Kondensatoren |
| Kabelausgang | Direkt zum MCU | TVS + Filter + Schirmkontinuität |
| Layer | 2-layer, breite Leitungen | GND/Power-Plane, kontrollierte Vias |
Feldszenarien
Bei Feldtests treten Lücken in der PCB-EMC-Konstruktion typischerweise in folgenden Szenarien zutage:
- ADC-Abweichung beim Motorstart: Rückstrom des PWM-Antriebs koppelt auf Analogmasse und Sensorleitung; Temperatur- oder Druckwerte springen kurzzeitig.
- Reset beim Senden des GSM-Moduls: Plötzlicher Strombedarf verursacht Brown-out durch unzureichende Bulk-Kapazität und schwachen Versorgungspfad.
- Zufällige Fehler an RS-485 oder UART: Langer Kabelschirm ist nicht mit Schaltschrankmasse verbunden oder HF-Referenz ist unterbrochen.
- CE/EMV-Test nicht bestanden: Platine besteht im Prototyp; offizielle Messung überschreitet Grenzwerte für abgestrahlte oder leitungsgebundene Emissionen.
Der gemeinsame Nenner dieser Szenarien: Das Problem wird nicht dauerhaft durch ein Software-Update gelöst; Hardware-Revision oder Erdungs-/Filteränderungen sind erforderlich.
Lösungsansätze
Praktikable Strategien für robuste PCB-EMC-Konstruktion:
- Früher Layer-Plan: Masseaufteilung, Versorgungsbaum und Liste kritischer Leitungen werden im Schaltplanstadium festgelegt; Layout wird nicht nachträglich geflickt.
- Referenzebenen-Priorität: Wo möglich wird mindestens eine volle GND-Ebene reserviert; Hochstrompfade werden von Analogbereichen ferngehalten.
- Ein-/Ausgangs-Schutzvorlage: Jeder externe Port wird als Standardzelle mit TVS + Serienwiderstand + Filter (RC oder Common-Mode) definiert.
- Testpunkte: Sonden-Zugang für Masse, Versorgung und kritische Signale wird vorgesehen; Feld-Debug-Zeit verkürzt sich.
- Simulation und Messung: Pre-Compliance-Scanning bei machbaren Projekten; Revisionskosten sinken vor der Serienfertigung.
In Revan-Engineering-Projekten werden diese Schritte gegen Platinengröße und Kostenziele abgewogen; der Fokus folgt der Risikoanalyse statt unnötiger Layer oder übermäßiger Filterung.
Vorteile
Konkrete Vorteile korrekter PCB-EMC-Konstruktion:
- Weniger Feldausfälle: Resets, Geister-Sensorwerte und Kommunikationsabbrüche nehmen ab.
- Kürzere Inbetriebnahme: Wochen mit „EMV-Flicken“ im Schaltschrank verlagern sich in die Entwurfsphase.
- Regulatorische Konformität: Annäherung an CE- und industrielle EMV-Anforderungen wird einfacher.
- Servicekosten: Fehlerursache ist auf Hardwareebene klar; wiederholte Feldbesuche nehmen ab.
- Produktruf: Ein stabiles Gerät steigert Kundenvertrauen und Referenzpotenzial.
Branchenbeobachtung / Erfahrung
Das Muster, das wir in Industrieautomatisierungs- und IoT-Projekten beobachten: EMV-Probleme werden meist sichtbar, wenn das Produkt reift — wenn Kabel länger werden, Schaltschrankdichte steigt und Serienfertigung beschleunigt. „Es funktioniert“ am Prototypenrechner bedeutet nicht dieselbe Zuverlässigkeit unter Feldbedingungen.
In erfolgreichen Projekten ist PCB-EMC-Konstruktion kein Detail, das der Layout-Ingenieur nachträglich ergänzt; sie ist eine Anforderung, die von Anfang an zusammen mit Schaltplan, BOM und Testplan definiert wird. Besonders bei Platinen mit Motorantrieben, drahtloser Kommunikation und Präzisionsmessung ist diese Disiplin eine der wirksamsten Investitionen zur Senkung der Gesamtprojektkosten.
Ergebnis
Die PCB-EMC-Konstruktion ist das stille, aber kritische Rückgrat industrieller Leiterplatten. Wenn Erdung, Entkopplung, Filterung und kontrollierte Platzierung zusammenkommen, arbeitet das Gerät nicht nur im Labor, sondern auch in verrauschten Feldern vorhersehbar. EMV zu Beginn von Embedded- und Industrieprojekten zu priorisieren, verhindert teure Feldinterventionen später.
