Müşterimiz, termoplastik parçaları birleştiren özel bir makine için Ultrasonik Kaynak Güç Sürücü Kartı talep etti. Mevcut düzende sonotrot, parça geometrisi veya çalışma sıcaklığı değiştiğinde rezonans noktası kayıyor; sabit frekansla sürülen sistemde kaynak kalitesi partiden partiye farklılaşabiliyordu.
İhtiyaç yalnızca yüksek frekanslı güç üretmek değildi. Makinenin kullandığı dönüştürücü grubuna uygun rezonansı başlangıçta bulan, çalışma sırasında elektriksel yükü izleyen ve uygunsuz koşullarda güç katını hızla korumaya alan, üretim otomasyonuna bağlanabilir bir elektronik mimari gerekiyordu.
Kısaca hedef; plastik birleştirme prosesine kontrollü enerji aktaran, yük değişimlerine uyum sağlayan ve arıza durumunda kendini koruyan kompakt bir sürücü kartı geliştirmekti.
Revan Technology, kontrol ve güç elektroniğini aynı sistem mimarisinde birleştiren uygulamaya özel bir sürücü kartı geliştirdi. Kart, çevrim öncesi kısa bir frekans taramasıyla dönüştürücü-sonotrot grubunun çalışma noktasını belirliyor; kaynak sırasında akım, gerilim ve faz ilişkisini değerlendirerek sürüş frekansını tanımlı pencere içinde düzeltiyor.
Kaynak çevrimi süre, genlik ve isteğe bağlı enerji sınırı üzerinden reçetelenebiliyor. Böylece farklı parça tipleri için doğrulanmış proses değerleri saklanıyor ve operatörün yalnızca uygun reçeteyi seçmesi yeterli oluyor.
Çözüm, yalnızca ultrasonik jeneratör işlevi görmek yerine kaynak kalitesini etkileyen elektriksel göstergeleri çevrim boyunca denetleyen bir proses bileşeni olarak tasarlandı.

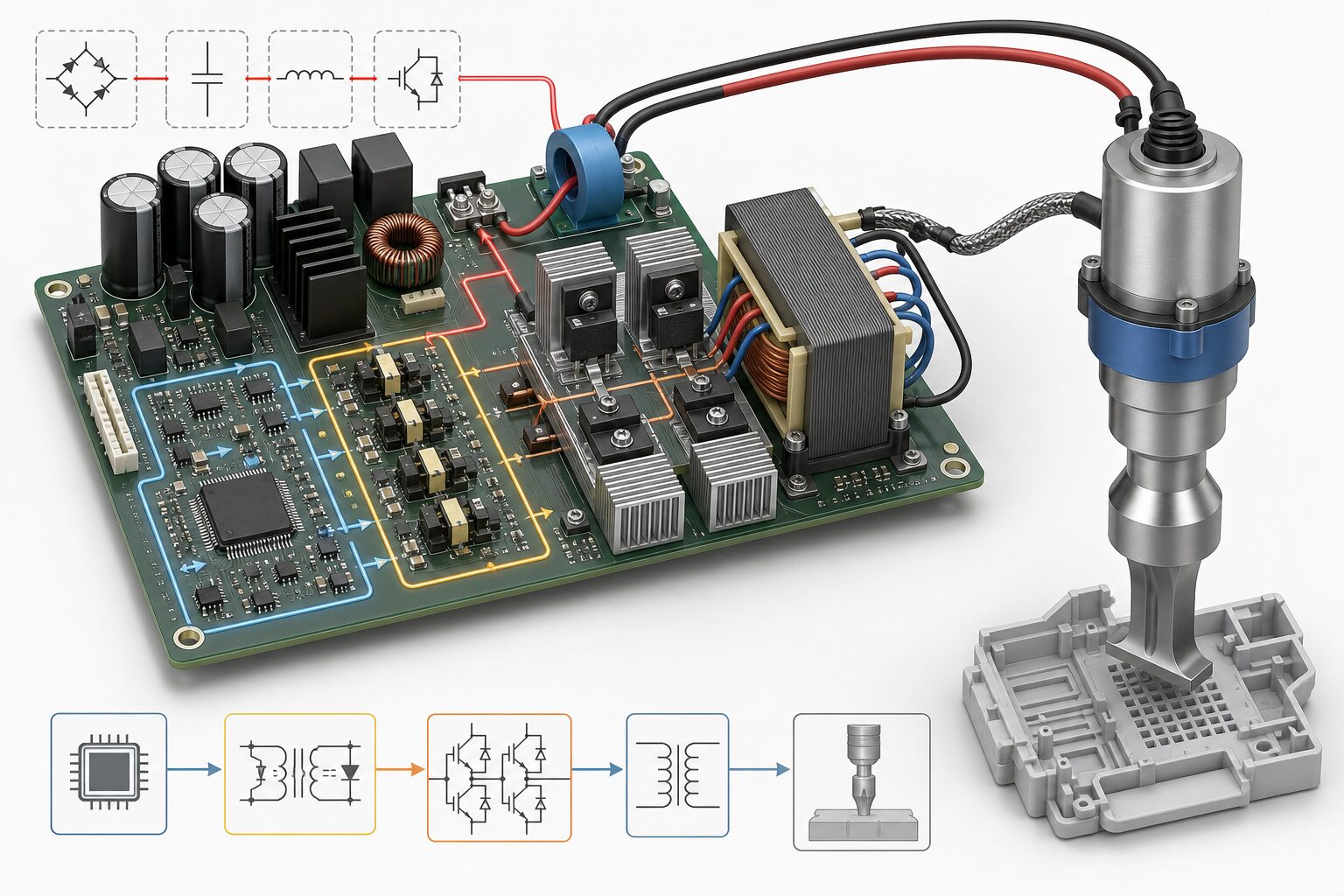

DC bara, MOSFET tam köprü güç katı üzerinden uygulamaya uygun yüksek frekanslı AC sinyale dönüştürülür. İzole kapı sürücüleri, kontrollü ölü zaman ve düşük endüktanslı akım yolları anahtarlama güvenliği için birlikte ele alındı. PCB yerleşiminde güç ve kontrol bölgeleri ayrıldı; izolasyon mesafeleri, bara kapasitörlerinin konumu, akım dönüş yolları ve soğutucu çevresindeki hava akışı dikkate alındı.
Çıkış katında eşleme trafosu ve uygulamaya göre boyutlandırılan rezonans elemanları, elektriksel sürüşü dönüştürücü grubuyla uyumlu hale getirir. Servis sırasında yüksek gerilimli bölgeye erişimi sınırlayan mekanik koruma ve deşarj düzeni, kartın pano içi kullanımıyla birlikte değerlendirilir.
Akım ve gerilim örnekleri eşzamanlı alınarak faz farkı ile görünen yük hesaplanır. Başlangıç taramasında bulunan çalışma noktası, kaynak sırasında sınırlandırılmış adımlarla izlenir; belirlenen pencerenin dışına çıkıldığında çevrim tamamlanmış sayılmaz ve hata kaydı oluşturulur. Yumuşak başlatma, genlik rampası, kaynak süresi ve tutma sinyali tek bir durum makinesi tarafından yönetilir.
Donanımsal aşırı akım karşılaştırıcısı, yazılım çevriminden bağımsız olarak kapı sürücülerini durdurur. DC bara alt-üst gerilimi, soğutucu sıcaklığı, dönüştürücü akımı ve iletişim durumu gömülü yazılım tarafından denetlenir. İzole giriş ve çıkışlar PLC çevrim sinyallerini taşırken RS-485/Modbus üzerinden reçete numarası, çevrim sonucu, enerji göstergesi ve hata kodları üst sisteme aktarılır.
Yeni sürücü mimarisiyle ultrasonik kaynak çevrimi, sabit frekanslı ve operatör ayarına açık yapıdan ölçülebilir elektriksel geri bildirime dayanan kontrollü bir prosese dönüştürüldü.
Bu proje, Revan Technology’nin özel PCB, gömülü kontrol ve güç elektroniği yetkinliklerini plastik birleştirme prosesinde kalite, verimlilik ve risk azaltma hedefleriyle bir araya getiren bir uygulamadır.

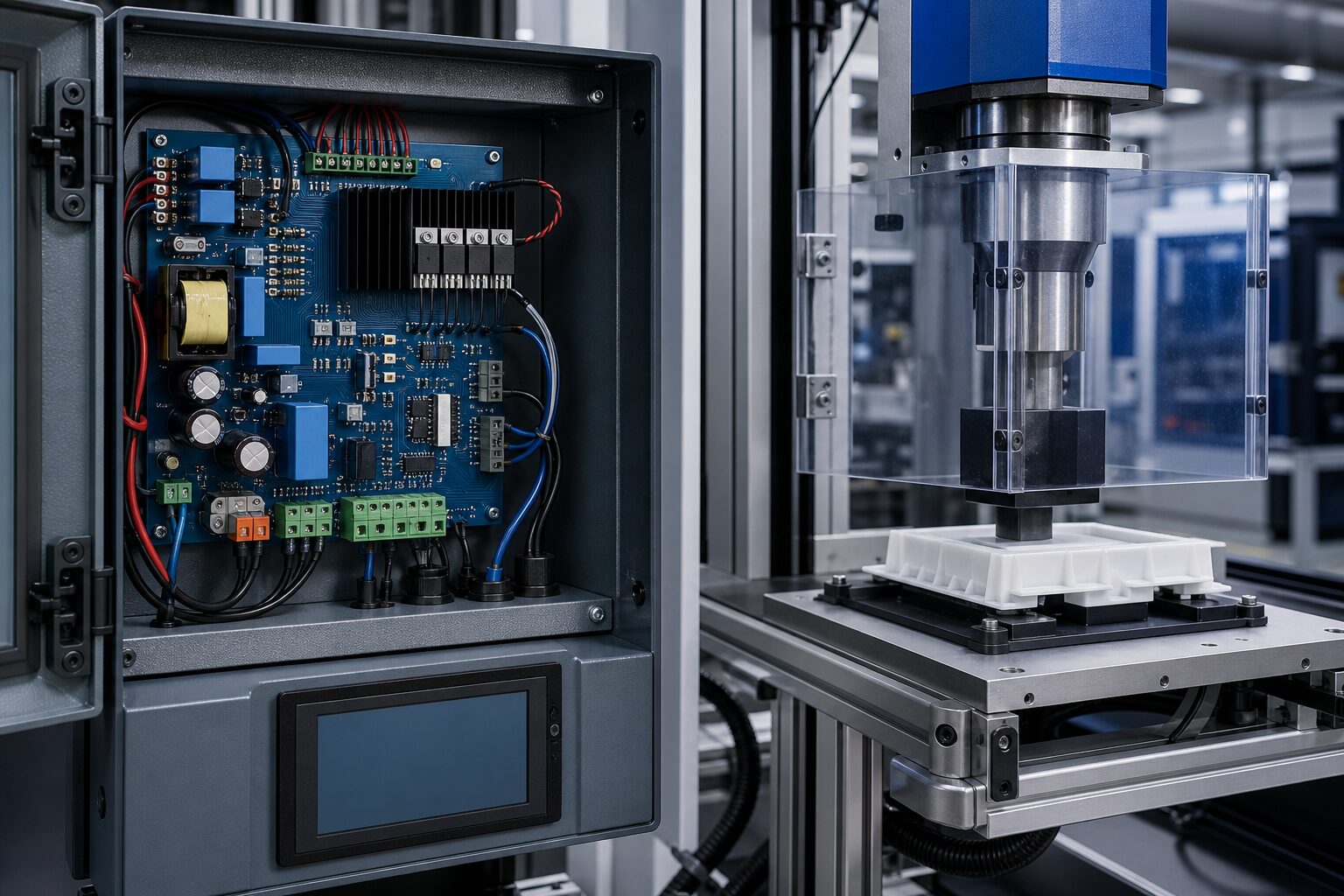

Bu proje, müşteri gizliliği nedeniyle firma, makine modeli, güç seviyesi ve ürün isimleri paylaşılmadan anlatılmıştır. Görseller, işlevsel yapıyı göstermek amacıyla temsili olarak kullanılmıştır.
