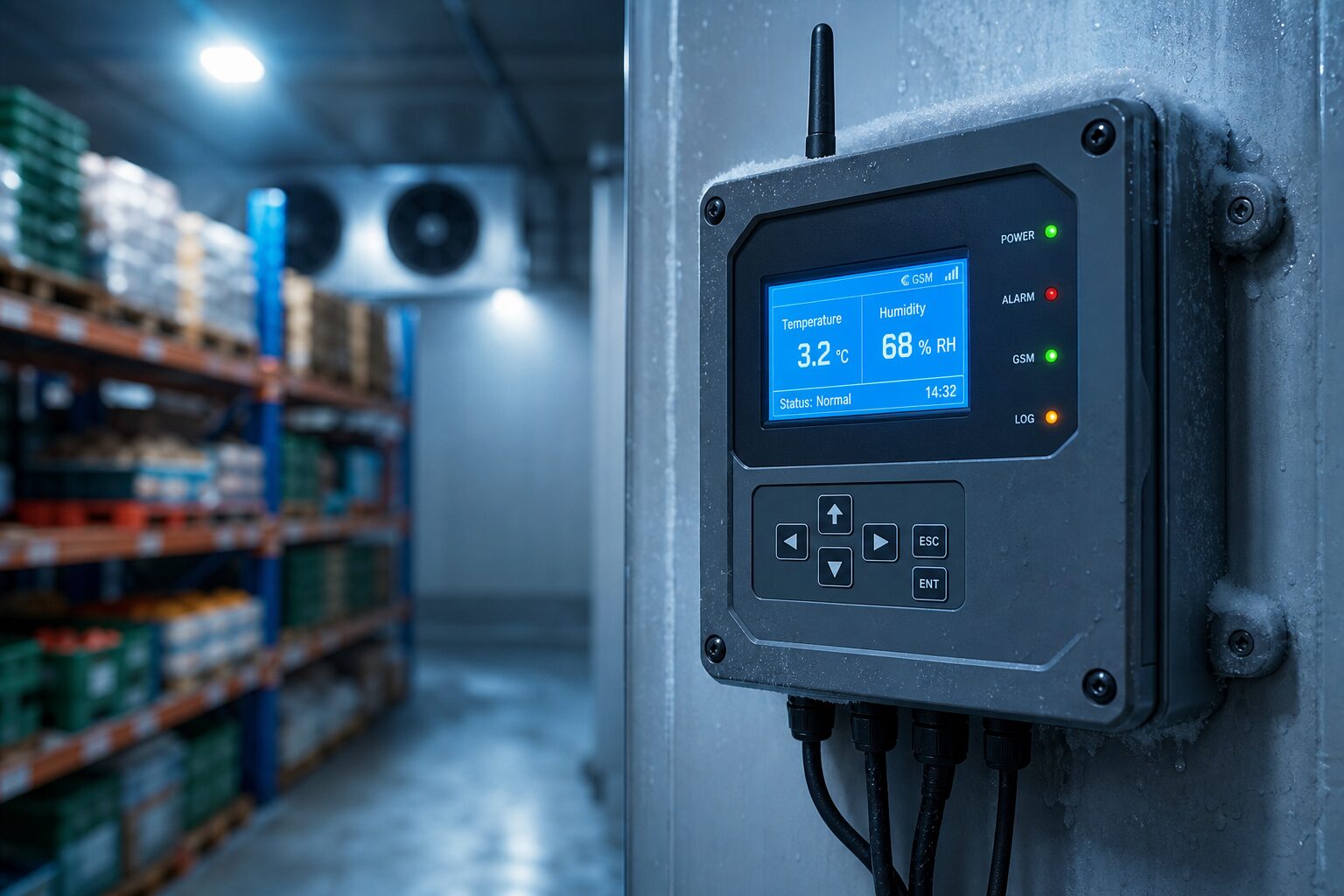

GSM Tabanlı Soğuk Zincir Depo İzleme Paneli

GSM Tabanlı Soğuk Zincir Depo İzleme Paneli

GSM Tabanlı Soğuk Zincir Depo İzleme Paneli

Müşteri Talebi 📝

Müşterimiz, çok bölmeli soğuk deposu için GSM tabanlı soğuk zincir depo izleme paneli ihtiyacını netleştirdi: sıcaklık, nem ve kapı durumunu uzaktan güvenilir şekilde izleyen endüstriyel bir panel. Sahadaki asıl sorun şuydu: takip çoğu zaman vardiya notlarına, yerinde termometre okumalarına veya Wi-Fi’ye bağımlı bulut panellerine kalıyordu. Kırsal / sanayi bölgesinde bağlantı düşünce panel de susuyordu.

Beklenen çözüm netti: her zaman açık internete ihtiyaç duymadan SMS ile durum sorgulanabilen; sıcaklık–nem eşikleri ve kapı alarmı tanımlı; kritik sapmada anında uyaran bir izleme paneli. Yani “depo kapandığında soğuk zincir kör nokta olmasın” beklentisi.

  • Geç fark edilen sıcaklık sapması: Kompresör arızası veya kapı uzun süre açık kaldığında ürün saatler içinde risk bölgesine giriyor; çoğu zaman sabah sayımda fark ediliyor.
  • Kapı ve vardiya disiplini: Yükleme sırasında kapı açık unutuluyor; nem ve sıcaklık birlikte yükseliyor, kayıt tutulmuyor.
  • Uzaktan kör nokta: Depo şehre uzak. Wi-Fi düşünce panel sessiz kalıyor; gece kesintisinde ne olduğu bilinmiyor.
  • Basit operasyon: Operatörün ekstra uygulama kurmadan, kendi telefonundan SMS ile durum alabilmesi.
  • Endüstriyel donanım: Hobi kiti değil; yoğuşma ve şebeke gürültüsüne dayanıklı, panoya montajlı PCB.

Kısaca talep şuydu: “Sıcaklığı, nemi ve kapıyı yerelde ölç; eşik aşılınca SMS at; ben de DURUM yazınca anlık raporu göreyim.”

GSM soğuk zincir depo izleme paneli PCB ve sensör bağlantıları

Bizim Çözümümüz 💡

Çözümde kontrol kartı merkezde duruyor; sensörler sürekli ölçüyor, eşikler yerel olarak değerlendiriliyor, sapma veya kapı ihlali olursa SMS gidiyor. Kullanıcı “DURUM” yazarak anlık sıcaklık, nem, kapı ve son alarm özetini alıyor.

  • Yerel karar: Ölçüm ve eşik kontrolü kart üzerinde; bulut kesilince işlev kaybolmuyor.
  • SMS senaryoları: Kritik sıcaklık, uzun kapı açık kalışı, besleme kesintisi ve durum sorgusu.
  • Bölge bazlı eşik: Çok bölmeli depolarda oda / raf noktasına göre set (ör. +2…+4 °C gıda, −18 °C donuk).
  • HMI: Aydınlatmalı LCD ile eşik, mod ve son alarmlar bilgisayar olmadan yönetiliyor.
  • Üretilebilir PCB: Conformal coating, gürültü filtreli girişler, endüstriyel klemens ve IP korumalı pano montajı.

Bu yaklaşımla amaç “süslü bir dashboard” değil; kesinti ve ürün kaybı riskini azaltan, sahada kalıcı bir kontrol paneliydi.

Teknik Detaylar ⚙️

Soğuk zincir izleme paneli mimarisi

Donanım ve PCB

Soğuk oda yoğuşması ve kompresör kaynaklı elektriksel gürültü dikkate alınarak kart tasarlandı. Nem/yoğuşmaya karşı korumalı PCB, sensör ve kapı girişlerinde gürültü filtresi, kompresör hatlarından izolasyon, endüstriyel klemens ve IP korumalı pano montajı standart kabul edildi. Opsiyonel yedek besleme / kesinti algılama girişi ile elektrik kesildiğinde SMS uyarısı üretilebilir.

Sıcaklık–nem, kapı ve eşik yönetimi

Endüstriyel sıcaklık ve bağıl nem sensörleri ile manyetik/mekanik kapı kontakları kullanıldı. Kapı için açık kalma süresi eşiği tanımlandı; kısa yükleme tolere edilir, eşiği aşan açık kalışta alarm üretilir. Sıcaklık tarafında histerezis ile eşik civarı salınımda SMS ve çıkışların sürekli tetiklenmesi engellenir.

Arayüz, GSM ve kullanım

Mikrodenetleyici yerel karar verir; GSM modül SMS ile alarm ve sorgu taşır. LCD menüden bölge eşikleri, manuel/otomatik izleme ve son alarmlar görülür. Bakım / yükleme için geçici susturma (mute) süresi tanımlanabilir; süre bitince izleme otomatik devam eder.

Sonuç

Saha devreye alma sonrası panel, soğuk zincir takibini “vardiya şansına” bırakmaktan çıkarıp ölçülebilir bir sürece bağladı.

  • Erken uyarı: Sıcaklık sapması ve uzun kapı açık kalışı SMS ile dakikalar içinde iletilir; ürün kaybı riski düşer.
  • Bağlantı bağımsızlığı: Wi-Fi veya bulut kesilse bile GSM ile durum sorulur ve alarm alınır.
  • Operasyonel disiplin: Kapı ihlalleri görünür hale gelir; vardiya alışkanlıkları düzelir.
  • Enerji ve bakım: Gereksiz kompresör zorlanması ve tekrarlayan arızalar daha erken fark edilir.
  • Ölçeklenebilirlik: Aynı mimari ek odalara bölge bazlı genişletilebilir.

Bu çalışma, Revan Technology’nin GSM tabanlı IoT ve gömülü kontrol yetkinliğini soğuk depo / soğuk zincir izleme alanında somutlaştırır. Benzer bir izleme ihtiyacınız varsa proje kapsamını birlikte netleştirebiliriz. GSM tabanlı saha izleme yaklaşımımız için ayrıca GSM Tabanlı Akıllı Sera örneğine bakabilirsiniz.

Gizlilik Notu 🔒

Bu proje, müşteri gizliliği nedeniyle firma ve ürün isimleri paylaşılmadan anlatılmıştır. Görseller, işlevsel yapıyı göstermek amacıyla temsili olarak kullanılmıştır.
