Was ist ein RTOS? Echtzeitbetriebssystem in Embedded-Systemen

Was ist ein RTOS? Kurz gesagt: Ein Echtzeitbetriebssystem (RTOS) ist ein leichtgewichtiger OS-Kernel, der mehrere Softwareaufgaben auf einem Embedded-Gerät nach Priorität, Zeitplanung und Ressourcenteilungsregeln verwaltet. Er stellt sicher, dass parallele Arbeiten wie Sensorablesung, Kommunikation, Motorsteuerung und Alarm-Logik in vorhersagbaren Zeitfenstern laufen.

In Revan-Technology-Projekten bietet ein RTOS für komplexe Feldgeräte eine vorhersagbarere und wartbarere Architektur als eine Bare-Metal-Schleife.

Was ist ein RTOS?

Ein RTOS (Real-Time Operating System) ist eine Embedded-Softwareschicht, die Aufgaben (Tasks) erstellt, zeitplant und priorisiert. „Echtzeit“ bedeutet nicht, dass jede Aufgabe sofort endet; es bedeutet, dass kritische Ereignisse innerhalb definierter Zeitlimits bearbeitet werden. Beliebte Kernel wie FreeRTOS, Zephyr und ThreadX sind auf industriellen MCUs weit verbreitet.

Ein RTOS verwaltet gemeinsame Ressourcen sicher über Synchronisationsmittel wie Mutex, Semaphore, Queues und Timer.

Warum ist das wichtig?

• Er ermöglicht Kommunikation, Messung und Steuerung auf demselben MCU ohne Konflikte.
• Priorität für kritische Alarm- oder Sicherheitsfunktionen macht Reaktionszeiten vorhersagbar.
• Code-Modularität steigt; neue Features sind kontrollierbarer als in einer einzigen Super-Schleife.
• Hintergrundarbeit wie OTA-Updates, Logging und Fernüberwachung blockiert die Hauptsteuerung nicht.

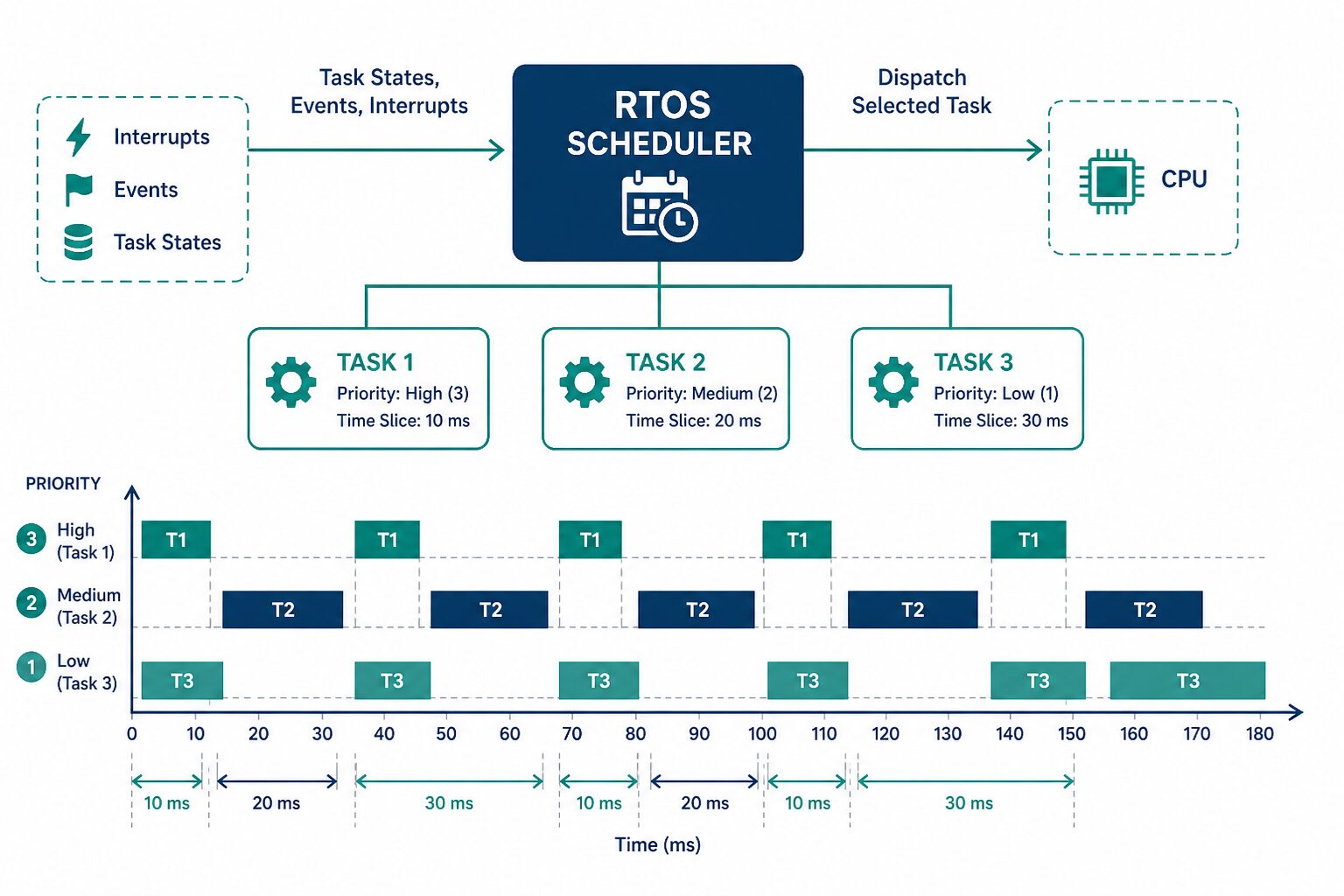

Wie funktioniert es?

1. Die Anwendung wird in unabhängige Tasks aufgeteilt (z. B. Sensorablesung, Modbus, UI).

2. Der RTOS-Kernel vergibt Prioritäten und führt den höchstpriorisierten bereiten Task aus.

3. Wartet ein Task (Daten, Zeit, Ereignis), wechselt die CPU zu einem anderen Task — Context Switch.

4. Timer und Interrupts dienen periodischer Abtastung und Deadline-Überwachung.

5. Gemeinsame Daten werden mit Mutex oder Queue geschützt; Deadlock-Risiko wird im Design gemanagt.

Ein präemptives RTOS kann einen niedrig priorisierten Task sofort unterbrechen; ein kooperatives RTOS wartet, bis ein Task die CPU freiwillig abgibt.

Typische Einsatzbereiche

• Industrielle IoT-Gateways und Felddatenerfassungsgeräte
• Motorantriebe und Mehrachsen-Steuerkarten
• Embedded-Schnittstellen mit HMI-Panels
• Fernüberwachungsknoten mit GSM / LoRa-Kommunikation
• Langlebige Geräte mit OTA- und Sicherheitsupdates

Häufige Fehler

• RTOS für jedes Problem wählen; unnötige Komplexität bei einfachen Ein-Task-Geräten.
• Prioritäten ohne Plan vergeben; kritische Tasks verzögern sich.
• Gemeinsame Variablen ohne Schutz in mehreren Tasks nutzen; Race Conditions entstehen.
• Stack-Größen ohne Messung schätzen; stiller Stack Overflow.
• Blockierende RTOS-Aufrufe in Interrupts; System friert ein.

Auswahl- / Design-Checkliste

• Sind Anzahl paralleler Tasks und typische Deadline-Anforderungen klar?
• Ist präemptives oder kooperatives RTOS passender?
• Reicht Speicher (RAM/Flash) für RTOS plus Task-Stacks?
• Passen Kommunikation und Treiber zum Task-Modell?
• Sind Watchdog-Beschickung und Fehlerwiederherstellung definiert?
• Wurde Debug (Trace, Assert, Stack Watermark) vor Produktion getestet?

FAQ

Was ist ein RTOS in einem Satz?

Ein leichtgewichtiger OS-Kernel, der mehrere Tasks auf einem Embedded-Gerät nach Priorität und Zeitplanung verwaltet.

Bare-Metal oder RTOS?

Reicht eine einfache enge Schleife, ist Bare-Metal leichter; laufen Kommunikation + Steuerung + Hintergrundarbeit zusammen, ist RTOS vorteilhaft.

Reicht FreeRTOS für Industrieprojekte?

Für viele MCU-Projekte ja; Lizenz, Ökosystem und Treiberunterstützung sind breit. Alternativen bei sehr niedrigem Verbrauch oder strenger Zertifizierung.

Wie misst man RTOS-Performance?

Task-Reaktionszeit, Context-Switch-Zeit, CPU-Auslastung und Stack Watermark werden überwacht; Stresstest vor Feldeinsatz.

Fazit

Ein RTOS ist ein praktischer Weg, Aufgaben in komplexen Embedded-Systemen geordnet und vorhersagbar zu verwalten. Mit richtiger Priorisierung, Ressourcenschutz und Stack-Planung steigen Entwicklungsgeschwindigkeit und Zuverlässigkeit im Feld. Die Task-Architektur zu Beginn eines neuen Steuerkarten-Designs aus RTOS-Perspektive zu bewerten, reduziert spätere Architektur-Umbauten.

---
