Was ist ein Optokoppler? Kurz gesagt: ein Bauelement zur galvanischen Trennung, das Signale über Licht zwischen einer LED und einem lichtempfindlichen Element überträgt, ohne direkte elektrische Verbindung zwischen Eingangs- und Ausgangsschaltung. In Industrieschaltschränken wird es häufig eingesetzt, um eine sichere Schnittstelle zwischen Mikrocontroller und Hochspannungs-Feldschaltungen zu schaffen.
In den Steuerkartenprojekten von Revan Technology ist der Optokoppler eine grundlegende Designentscheidung für Betreibersicherheit und Schutz des MCU vor Feldrauschen.
Was ist ein Optokoppler?
Ein Optokoppler (Fotoisolator) ist ein Halbleiterbauelement, das eine LED und ein lichtempfindliches Element (Fototransistor, Fotodiode oder Triac-Treiber) in einem Gehäuse vereint. Leuchtet die LED auf der Eingangsseite, wird die Ausgangsseite leitend; zwischen beiden Seiten besteht nur eine optische Verbindung.
Es gibt Einkanal-, Mehrkanal- und integrierte Treibervarianten. CTR (Current Transfer Ratio), Isolationsspannung und Laufzeit sind kritische Auswahlparameter.
Warum ist er wichtig?
- Er trennt sicher Schaltungen mit unterschiedlichen Potentialen, z. B. Mikrocontroller und 24-V-SPS-, Relais- oder Motorantriebsschaltungen.
- Er verhindert, dass Feldrauschen, Maschenströme und Blitztransienten empfindliche Digitalschaltungen erreichen.
- Er bildet eine Isolationsbarriere in Anwendungen mit Anforderungen an Personen- und Maschinensicherheit.
- Er erfüllt Erwartungen an galvanische Trennung in CE- und Industriestandards.
Wie funktioniert er?

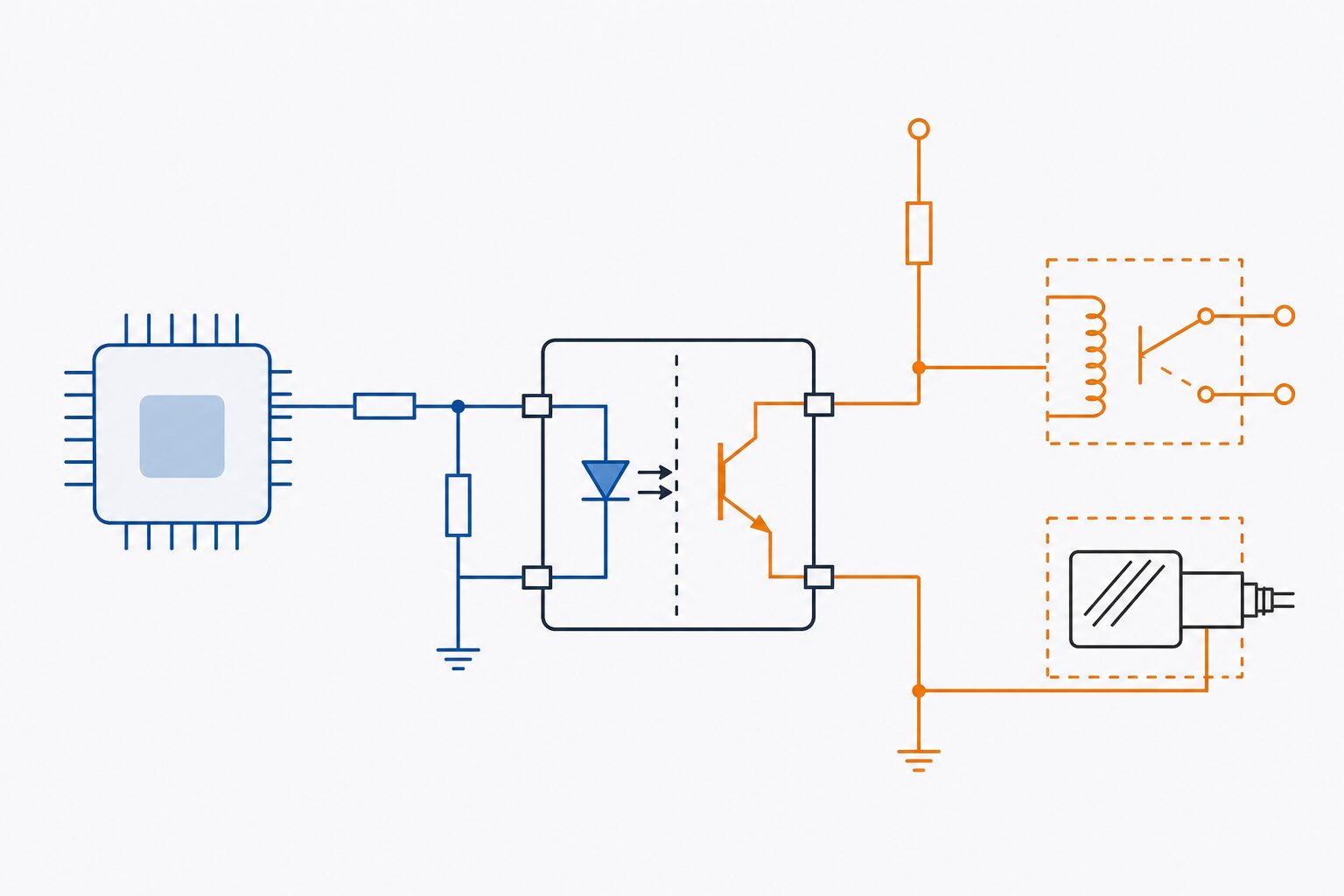

1. Der MCU oder die Eingangsschaltung speist Strom in die Optokoppler-LED.
2. Das LED-Licht macht das lichtempfindliche Element leitend; ein Ausgangssignal entsteht.
3. Eingangs- und Ausgangsmasse sind unabhängig; eine gemeinsame Masse ist nicht erforderlich.
4. Ein Pull-up-Widerstand oder Treiberschaltung auf der Ausgangsseite liefert Logikpegel oder Relaisansteuerung.
Bei PWM oder schnellen Digitalsignalen müssen Laufzeit und CTR-Abfall berücksichtigt werden; bei hoher Geschwindigkeit sind digitale Isolatoren zu prüfen.
Typische Einsatzbereiche
- SPS-Digital-Ein-/Ausgangskarten und industrielle I/O-Module
- Motorantriebs- und Wechselrichterschnittstellen
- Sensor- und Relaisanschlüsse in GSM/IoT-Feldschaltungen
- Patienten–Gerät-Isolation in Medizin- und Messgeräten
- Triac-/MOSFET-Treiberschaltungen an AC-Leitungen
Häufige Fehler
- Widerstandswerte ohne Berücksichtigung des CTR-Abfalls wählen; Signalverlust bei niedrigen Temperaturen.
- Die Eingangs-LED ohne Strombegrenzungswiderstand anschließen; verkürzte Bauteillebensdauer.
- Optokoppler mit niedriger V_iso dort einsetzen, wo hohe Isolationsspannung nötig ist.
- Langsamen Optokoppler für schnelle PWM-Signale wählen und die Wellenform verzerren.
- Logikpegel durch falsche Pull-up-Berechnung auf der Ausgangsseite instabil lassen.
Auswahl- / Design-Checkliste
- Sind erforderliche Isolationsspannung (V_iso) und Kriech-/Luftstrecke definiert?
- Wurde CTR für LED-Strom und Temperaturbereich berechnet?
- Ist die Signalgeschwindigkeit (Laufzeit) für die Anwendung geeignet?
- Sind Eingangs-Begrenzungswiderstand und Ausgangs-Pull-up verifiziert?
- Ist Ein- oder Mehrkanalbedarf klar?
- Ist für schnelle Digitalleitungen ein digitaler Isolator statt Optokoppler nötig?
FAQ
Was ist ein Optokoppler, in einem Satz?
Ein Schnittstellenbauelement, das Signale über Licht zwischen LED und lichtempfindlichem Element überträgt, elektrisch voneinander isoliert.
Was ist der Unterschied zwischen Optokoppler und Relais?
Ein Relais schaltet mechanisch; ein Optokoppler ist ein Halbleiter, geräuschlos, schneller und langlebiger als mechanische Relais. Relais eignen sich für hohe Schaltströme; Optokoppler für Signalisolation mit geringer Leistung.
Was ist CTR und warum ist es wichtig?
Current Transfer Ratio ist das Verhältnis von Ausgangs-Fototransistorstrom zu LED-Strom. Bei niedrigem CTR leitet der Ausgang möglicherweise nicht ausreichend; Mindest-CTR und Temperaturdrift müssen im Design berücksichtigt werden.
Wann sollte ein digitaler Isolator bevorzugt werden?
Bei MHz-Signalen wie SPI, I²C oder schnellem PWM kann die Verzögerung des Optokopplers unzureichend sein; dann sind kapazitive oder magnetische digitale Isolatoren zu prüfen.
Fazit
Der Optokoppler ist ein scheinbar einfaches, aber kritisches Isolationsbauelement in der Industrieelektronik. Mit korrekter CTR-Berechnung, Isolationsspannungswahl und Ausgangsschaltungsdesign werden sowohl der MCU geschützt als auch die Feldbetriebssicherheit erhöht. Den Optokoppler früh in der Steuerkartenentwicklung zu planen, ist der wirtschaftlichste Weg, um Feldrauschen und Sicherheitsprobleme zu vermeiden.
