Müşterimiz, kapı, bariyer ve araç üzeri 12 V senaryolarında telefonla güvenilir şekilde yönetilebilen bir BLE 4 kanallı akıllı röle kontrol kartı talep etti. Sahadaki ihtiyaç Wi-Fi’ye veya buluta bağlı bir “akıllı priz” değildi; kısa mesafede hızlı eşleşen, PIN ile korunan, kanal durumunu geri bildiren ve isteğe bağlı olarak panoya RS-485 üzerinden durum yansıtan endüstriyel bir kontrol ünitesiydi.
Mevcut çözümler ya RF kumanda ile sınırlı kalıyor ya da uygulamalı IoT kitleri saha gerilimi, EMC ve güvenlik beklentisini karşılamıyordu. Operatör cep telefonundan dört bağımsız röleyi açıp kapatmak, anlık durum görmek ve yetkisiz erişimi engellemek istiyordu.
Kısaca talep şuydu: “Telefondan dört röleyi güvenle yönet; PIN koy; durumu göster; panoya da isteğe bağlı echo ver.”
Revan Technology / Revan Mühendislik, ihtiyacı tek bir ürün ailesi olarak ele aldı: PCB + gömülü firmware + mobil uygulama. BLE üzerinden komut ve durum protokolü ortak tanımlandı; kart ve uygulama aynı çerçeveyi konuştuğu için entegrasyon süresi kısaldı.
Kart, 12 V girişe uygun güç katı, dört röle çıkışı, durum LED’leri ve isteğe bağlı RS-485 arayüzü ile tasarlandı. Firmware tarafında PIN doğrulama, oturum zaman aşımı, bağlantı kopunca güvenli durum ve kanal bazlı komut/yanıt paketleri yer aldı. Mobil tarafta eşleşme, PIN girişi, dört kanal için anlık durum ve komut geçmişi sunuldu.
Amaç “telefonla röle açmak” değil; sahada tekrarlanabilir, güvenli ve bakım edilebilir bir akıllı röle kontrol ürünü üretmekti.
Kart, 12 V araç / pano beslemesine uygun buck veya LDO kademesi, ters polarite ve geçici gerilim koruması ile tasarlandı. Dört röle kanalı, bobin sürme transistörleri / sürücü entegreleri, flyback diyotları ve yük tarafında uygun izolasyon / aralık kurallarıyla ayrıldı. BLE anten yerleşimi, metal panoya yakınlıkta performans kaybını azaltacak şekilde planlandı. Opsiyonel RS-485 alıcı-verici, ortak toprak ve TVS koruması ile saha hattına çıkış sağlar.
Mikrodenetleyici (ESP32 ailesi / BLE uyumlu SoC) NimBLE veya eşdeğer yığın üzerinde özel servis/karakteristikler sunar. Komut çerçevesi kanal kimliği, eylem (aç/kapa/pulse), sıra numarası ve kısa bütünlük alanı içerir; kart yanıtta gerçek GPIO/röle durumunu döner. PIN, bağlandıktan sonra oturum anahtarına dönüştürülür; oturum süresi dolunca yeniden doğrulama istenir. Bağlantı kaybında politikaya göre kanallar açık bırakılmaz veya tanımlı güvenli profile çekilir.
Flutter tabanlı mobil uygulama cihaz tarama, eşleşme, PIN girişi ve dört kanalın canlı durumunu yönetir. Pulse (anlık tetik) senaryosu kapı/bariyer için süre parametresiyle desteklenir. RS-485 tarafında basit durum yankısı (kanal bitmask veya Modbus benzeri register) opsiyonel olarak etkinleştirilir; böylece pano tarafı mobil oturum olmadan da son bilinen durumu okuyabilir.
Devreye alma sonrası müşteri, kapı ve bariyer kontrolünü RF kumanda dağınıklığından çıkarıp tek bir BLE 4 kanallı akıllı röle kontrol kartı ve mobil arayüzde birleştirdi.
Bu çalışma, Revan Technology’nin PCB, gömülü yazılım ve mobil uygulama yetkinliğini tek ürün hattında birleştiren somut bir örnektir. Benzer bir telefon kontrollü röle ihtiyacınız varsa kapsamı birlikte netleştirebiliriz.

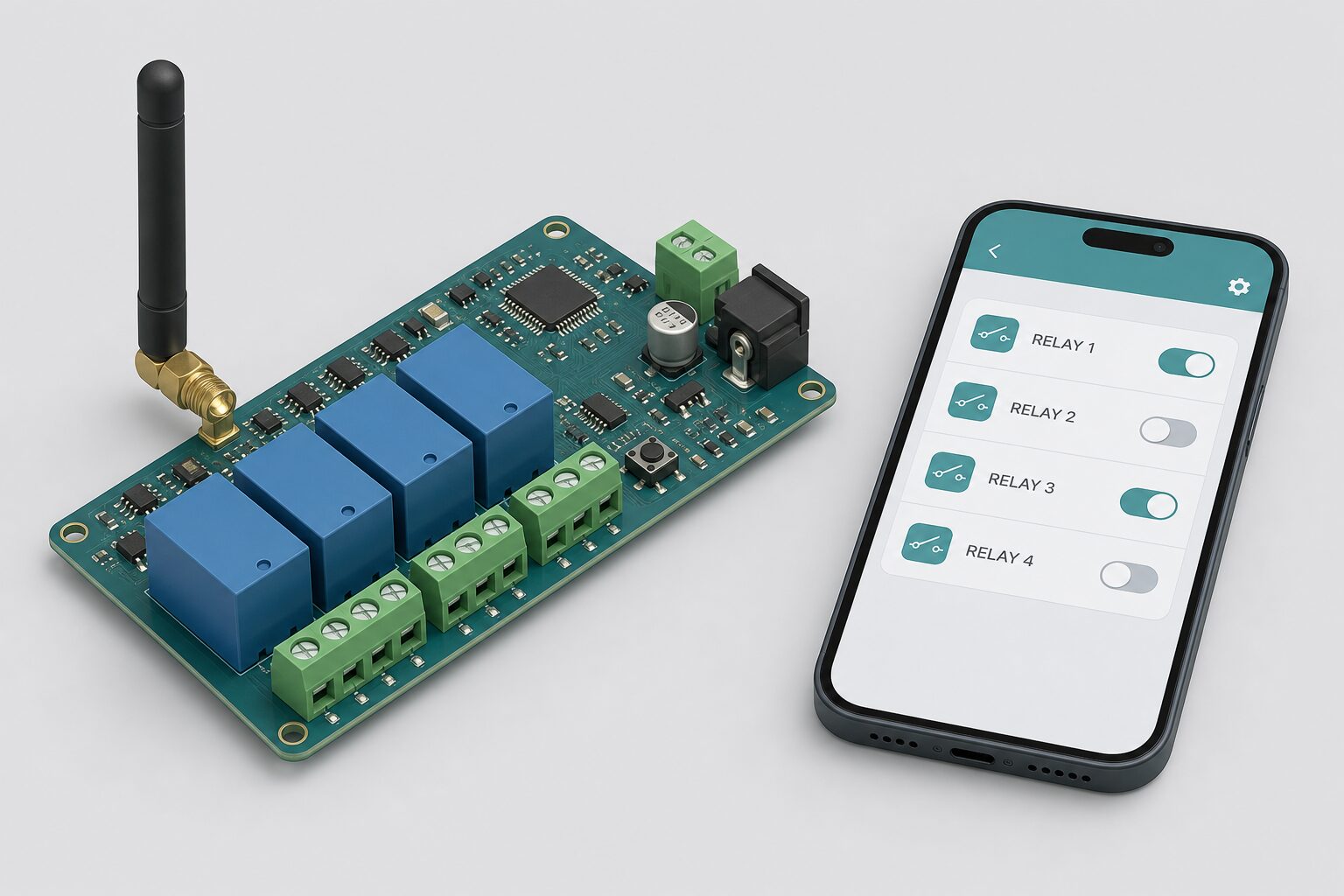

Bu proje, müşteri gizliliği nedeniyle firma ve ürün isimleri paylaşılmadan anlatılmıştır. Görseller, işlevsel yapıyı göstermek amacıyla temsili olarak kullanılmıştır.
