BLE 4-Kanal Intelligente Relais-Steuerkarte

BLE 4-Kanal Intelligente Relais-Steuerkarte

Kundenanfrage 📝

Unser Kunde benötigte eine zuverlässige BLE 4-Kanal intelligente Relais-Steuerkarte für Tor-, Schranken- und 12-V-Fahrzeugszenarien mit Telefonsteuerung. Gefragt war kein Wi-Fi-„Smart Plug“ mit Cloud-Zwang, sondern eine industrielle Einheit mit schneller Kurzstrecken-Kopplung, PIN-Schutz, Kanalstatus-Rückmeldung und optionalem Status-Echo an die Schaltanlage über RS-485.

Bestehende Lösungen waren entweder begrenzte RF-Fernbedienungen oder Hobby-IoT-Kits, die Feldspannung, EMC und Zugriffsschutz nicht erfüllten. Bediener wollten vier unabhängige Relais vom Telefon, Live-Status und blockierten unautorisierten Zugriff.

  • Sichere Telefonsteuerung: Befehle nur nach Pairing und korrektem PIN.
  • Vier unabhängige Kanäle: Tormotor, Schranke, Beleuchtung oder Hilfskontakte getrennt.
  • 12-V-Feldtauglichkeit: Betrieb aus Fahrzeug- oder Schaltschrank-12 V — kein Hobbyboard.
  • Statusrückmeldung: Die App muss den tatsächlichen Relaiszustand zeigen.
  • Optionales RS-485: Kanalstatus an bestehendes Panel/HMI spiegelbar.

Kurz: „Vier Relais sicher per Telefon steuern; PIN setzen; Status zeigen; optional Echo an die Anlage.“

Unsere Lösung 💡

Revan Technology behandelte den Bedarf als eine Produktfamilie: PCB + Embedded-Firmware + Mobile App. Ein gemeinsames BLE-Befehls-/Statusprotokoll hielt Karte und App synchron und verkürzte die Integration.

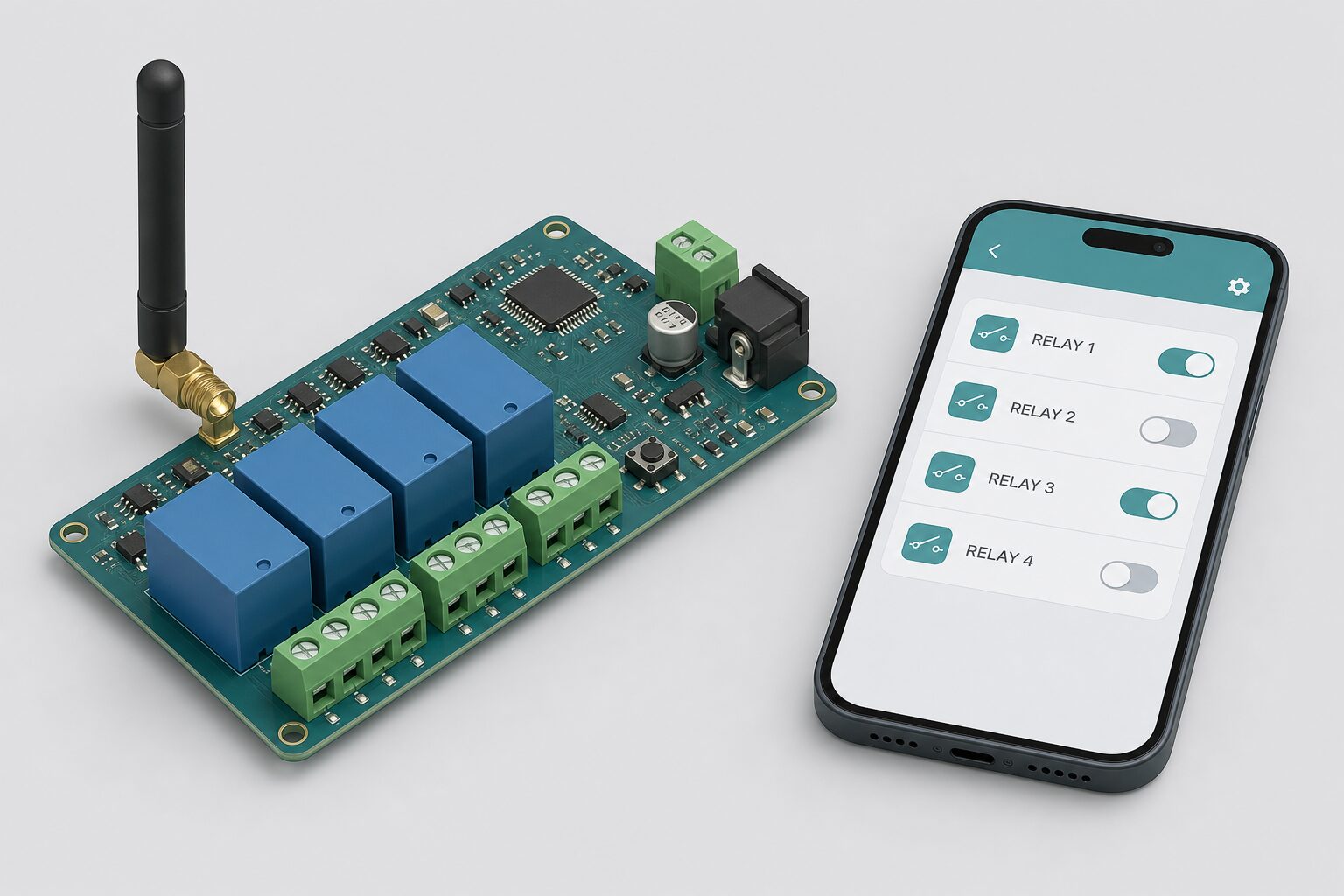

ble 4-kanal intelligente relais-steuerkarte

Die Karte kombiniert eine 12-V-fähige Leistungsstufe, vier Relaisausgänge, Status-LEDs und optional RS-485. Die Firmware umfasst PIN-Prüfung, Session-Timeout, sicheren Zustand bei Verbindungsabbruch sowie Kanal-Befehls-/Antwortframes. Die Mobile-Seite steuert Pairing, PIN, Live-Kanalstatus und kurze Befehlshistorie.

  • End-to-End-Protokoll: Befehle, Quittungen und Status teilen dieselben BLE-Characteristics.
  • PIN und Session: Sperre/Backoff bei Fehlversuchen senkt unautorisiertes Risiko.
  • Sicherer Abbruch: Ausgewählte Kanäle können bei Linkverlust in ein definiertes Sicherheitsprofil.
  • Fertigbare PCB: Industrieklemmen, Schutzbauelemente und paneelfähige Footprints.
  • Optionales RS-485-Echo: Panel-PLC/HMI liest Kanalstatus — Mobile und Anlage teilen eine Wahrheit.

Ziel war nicht „Relais per Telefon schalten“, sondern ein wiederholbares, sicheres, wartbares intelligentes Relaissteuer-Produkt fürs Feld.

Technische Details ⚙️

Architektur der BLE-Relaissteuerung

Hardware und PCB

Die Karte nutzt einen 12-V-Fahrzeug-/Schaltschrank-Pfad mit Buck- oder LDO-Stufe, Verpolungs- und Transientenschutz. Vier Relaiskanäle mit geeigneten Spulentreibern, Freilaufdioden und Last-Clearance. BLE-Antennenlage berücksichtigt Metallnähe. Optionaler RS-485-Transceiver mit Masseregeln und TVS für den Feldbus.

Firmware, BLE und Sicherheit

Ein ESP32-ähnliches / BLE-fähiges SoC stellt Custom-Services über NimBLE oder vergleichbaren Stack bereit. Befehlsframes tragen Kanal-ID, Aktion (ein/aus/Pulse), Sequenz und kurzes Integrity-Feld; die Karte antwortet mit realem GPIO-/Relaiszustand. Nach Connect wird der PIN zum Session-Token; Ablauf erzwingt erneute Authentifizierung. Bei Linkverlust löscht die Policy Kanäle oder setzt ein Sicherheitsprofil.

Mobile App und RS-485

Eine Flutter-App steuert Scan, Pairing, PIN und Live-Vierkanalstatus. Pulse-Aktionen unterstützen Tor-/Schranken-Zeitparameter. Auf RS-485 kann ein einfaches Status-Echo (Bitmaske oder Modbus-ähnliche Register) aktiviert werden, damit die Anlage den letzten Zustand ohne aktive Mobile-Session liest.

Ergebnis

Nach der Inbetriebnahme wurden Tor- und Schrankensteuerung von verstreuten RF-Fernbedienungen in eine BLE 4-Kanal intelligente Relais-Steuerkarte und Mobile-UI gebündelt.

  • Betriebsgeschwindigkeit: Ein/Aus und Pulse per Telefon verkürzen Feldeingriffe.
  • Sicherheit: PIN- und Session-Politik senkt unautorisierte Befehle.
  • Sichtbarkeit: App und optionales RS-485 machen Kanalstatus beobachtbar.
  • 12-V-Fit: Weniger Zusatzwandler in Fahrzeug- und Schaltschrankszenarien.
  • Produktisierung: Dieselbe Architektur skaliert über Lasten und Marken-UIs.

Das Projekt bündelt PCB-, Embedded- und Mobile-Kompetenz von Revan Technology in einer Produktlinie. Bei ähnlichem Bedarf an telefonsteuerbaren Relais klären wir den Umfang gerne gemeinsam.
