Müşterimiz, geniş bir fotovoltaik sahada üretim kaybına yol açan elektriksel ve çevresel sorunları erken belirlemek için güneş enerji sahası dizi izleme ve arıza sinyalizasyon paneli talep etti. İnverter toplam üretimi gösterse de tek bir PV dizisindeki sigorta açması, konnektör temassızlığı veya kademeli akım düşüşü toplam değer içinde uzun süre fark edilmeyebiliyordu.
Bakım ekibinin ihtiyacı yalnızca uzaktan veri görmek değildi. Dizi akımlarını karşılaştıran, saha toplama kutularındaki yardımcı kontakları izleyen, arızayı yerelde sınıflandıran ve doğru ekibe anlaşılır bir alarm gönderen endüstriyel bir sistem gerekiyordu.
Kısaca talep şuydu: “Dizi seviyesindeki kaybı erken bul, arızanın hangi kutuda olduğunu bildir ve bakım ekibini doğru noktaya yönlendir.”

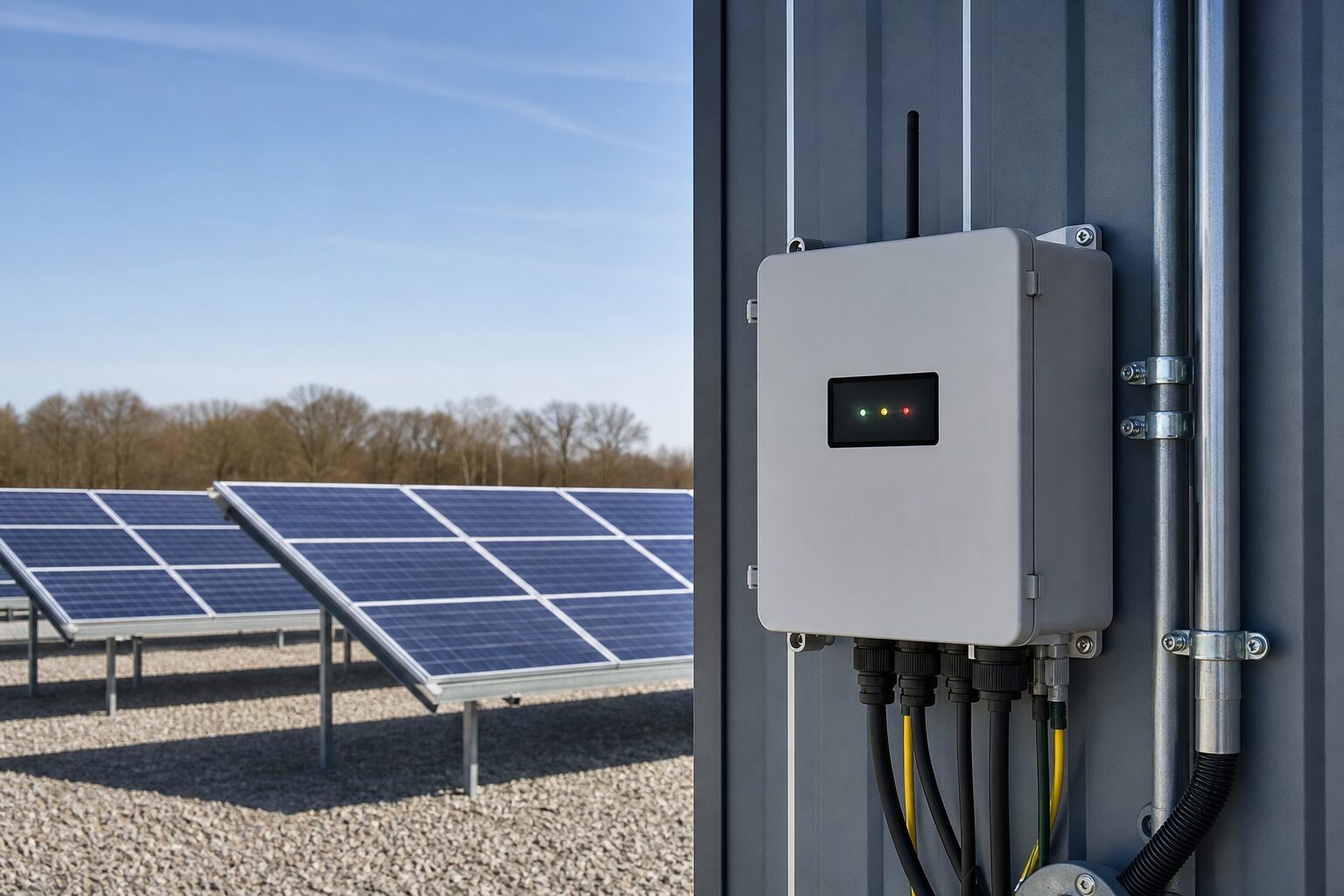

Revan Technology, sistemi dağıtık ölçüm düğümleri ve merkezi saha paneli olarak tasarladı. Toplama kutularındaki düğümler dizi akımlarını ve kuru kontakları izlerken merkez panel, verileri RS-485/Modbus üzerinden topluyor; eşik ve karşılaştırma algoritmalarını yerelde çalıştırıyor.
Akım değerlendirmesinde yalnızca sabit bir alt sınır kullanılmadı. Aynı ışınım koşulundaki benzer diziler karşılaştırılarak bölgesel gölgelenme ile gerçek elektriksel sapmanın ayrılması hedeflendi. Referans ışınım bilgisi ve zaman gecikmesi, hızlı bulut geçişlerinde gereksiz alarm oluşmasını azaltıyor.
Çözümün amacı yeni bir veri ekranı eklemek değil; kayıp üretim süresini ve arıza arama işçiliğini azaltan, sahada sürdürülebilir bir bakım aracı oluşturmaktı.

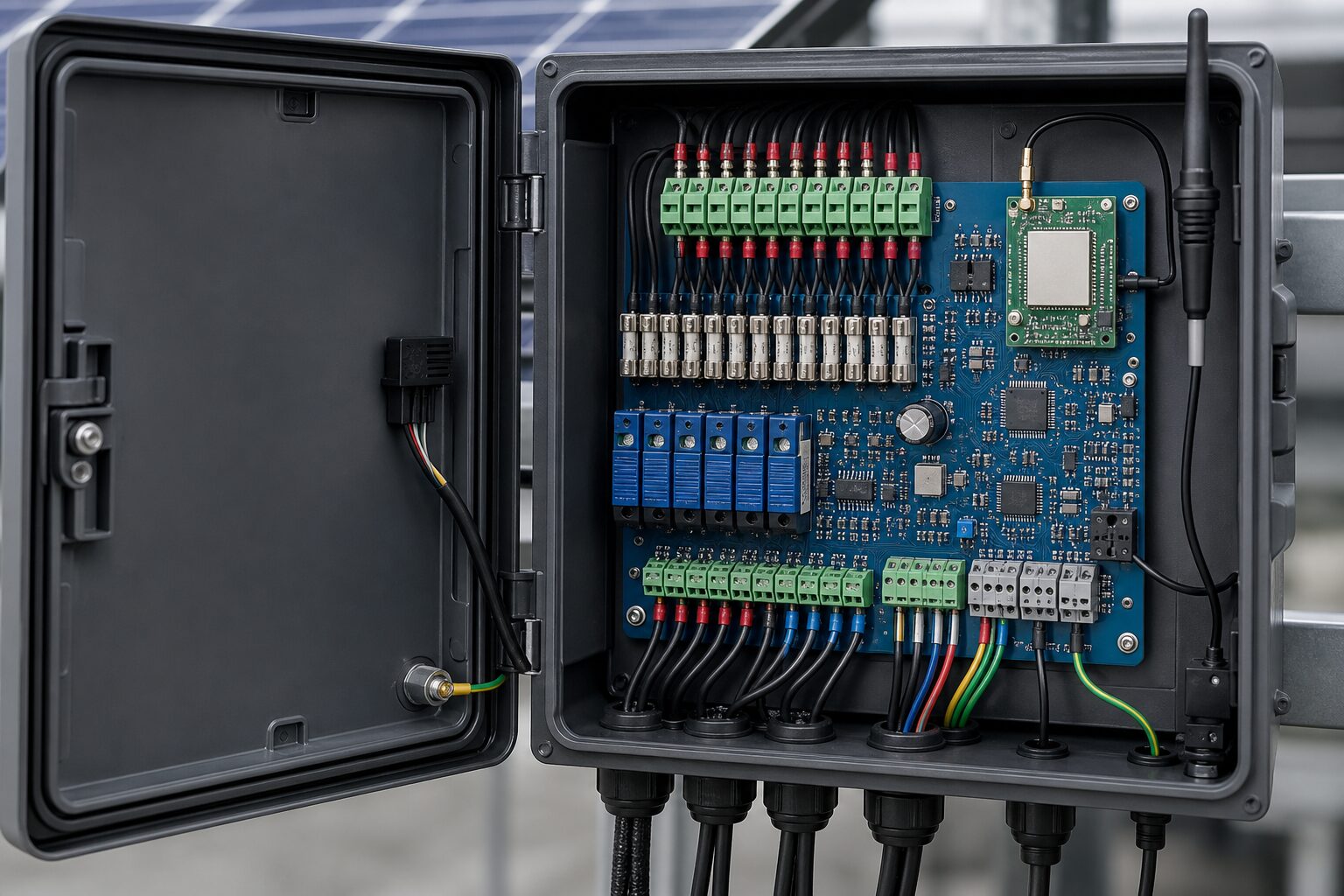

Her toplama kutusunda yer alan ölçüm düğümü, dizi akımlarını galvanik ayrımlı sensör kanalları üzerinden okur. PCB tasarımında DC saha ortamına uygun izolasyon aralıkları, giriş koruması, ters polarite önlemleri, endüstriyel klemensler ve haberleşme hattı için aşırı gerilim koruması dikkate alındı. Sigorta ve parafudr yardımcı kontakları izole dijital girişlere bağlandı.
Kanal değerleri aynı inverter grubundaki benzer dizilerle ve referans ışınımla karşılaştırılır. Tanımlı sapma belirli bir süre devam ederse alarm üretilir; kısa süreli gölge ve bulut geçişleri gecikme filtresiyle elenir. Histerezis ve alarm tekrar süresi, eşik çevresinde bildirim trafiğini sınırlar.
Saha düğümleri RS-485/Modbus hattında adreslenir. Merkez kontrol kartı veri bütünlüğünü ve düğüm erişimini denetler; iletişim kaybını ayrı alarm olarak kaydeder. HMI üzerinde dizi akımları, kutu sıcaklığı, aktif alarmlar ve son olaylar görüntülenir. GSM modülü kritik alarm ve durum sorgularını taşırken olay tamponu bağlantı kesintilerinde kayıt sürekliliği sağlar.
Devreye alma sonrasında dizi seviyesindeki sapmalar, yalnızca inverter toplam üretimi üzerinden yürütülen kontrole göre daha erken ve konum bilgisiyle görünür hale geldi.
Bu proje, Revan Technology’nin özel PCB, gömülü yazılım ve endüstriyel haberleşme yetkinliklerini yenilenebilir enerji sahalarında ölçülebilir risk azaltımına dönüştüren bir uygulamadır.
Bu proje, müşteri gizliliği nedeniyle firma, saha kapasitesi ve ürün isimleri paylaşılmadan anlatılmıştır. Görseller, işlevsel yapıyı göstermek amacıyla temsili olarak kullanılmıştır.
