Was ist CAN Bus?

Veysi Filiz

29 Juli 2026

Was ist CAN Bus? Kurz gesagt: Controller Area Network ist ein serielles Kommunikationsprotokoll, mit dem mehrere elektronische Knoten über ein differenzielles Leitungspaar mit Kollisionsauflösung und Fehlertoleranz Daten austauschen. In Automobil, Maschinenautomation und Embedded-Steuerkarten ermöglicht es Sensoren, Aktoren und ECUs zuverlässige Kommunikation in einem Netz.

In Revan Technologys Industrieprojekten bietet CAN Bus über lange Leitungen und in störenden Umgebungen oft eine berechenbarere Feldkommunikation als RS-485 oder SPI.

CAN Bus (Controller Area Network) ist ein serielles Datenbus-Protokoll, ursprünglich für die Automobilindustrie entwickelt. Es benötigt keinen zentralen Master: Jeder Knoten sendet Nachrichten mit einer ID; Empfänger filtern die benötigten Frames. Auf der physikalischen Schicht wird typischerweise eine differentielle CAN_H / CAN_L-Leitung verwendet.

ISO 11898 und CAN 2.0A/B (Standard- und Extended-Frame) sind die verbreitetsten Varianten. CAN FD ermöglicht höhere Datenraten und größere Nutzdaten in modernen Anwendungen.

Warum ist es wichtig?

Dutzende Knoten auf einem Bus — weniger Verkabelung und Kosten.
Kollisionsauflösung per Hardware-Arbitration; kein zentraler Master nötig.
Fehlererkennung, Wiederholung und Bus-Off-Schutz erhöhen die Feldbeständigkeit.
De-facto-Standard in Automobil, Landmaschinen, Aufzügen, Energie und Fabrikautomation.

Wie funktioniert es?

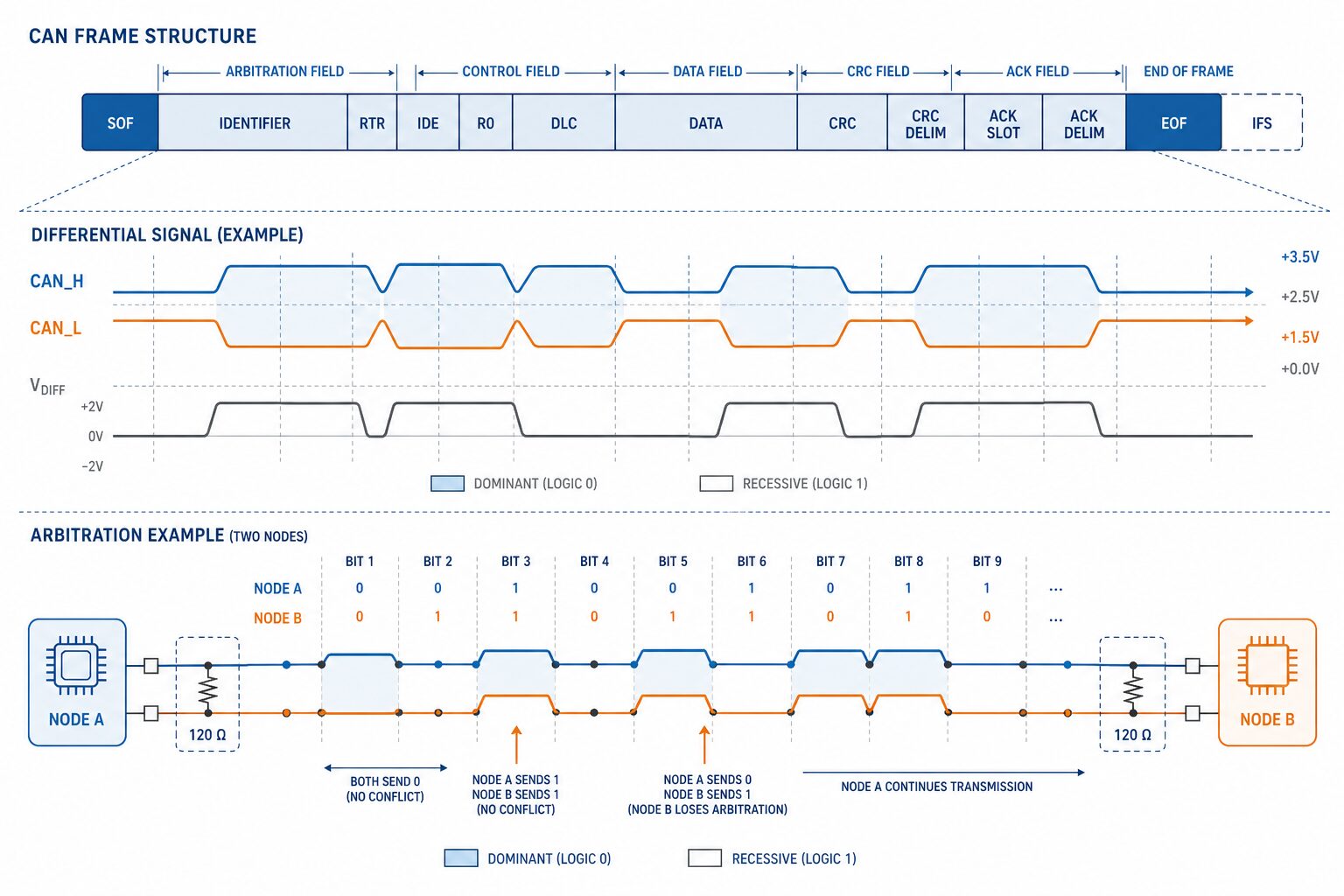

1. Knoten verbinden sich über CAN-Transceiver mit dem Bus; Abschlusswiderstände (meist 120 Ω) an den Busenden.

2. Leerlauf ist rezessiv (logisch 1); dominantes (0) Bit gewinnt die Arbitration.

3. Niedrigere ID gewinnt; verlierende Knoten warten und versuchen erneut.

4. Empfänger filtern nach ID; CRC und ACK prüfen die Frame-Integrität.

5. Knoten mit zu vielen Fehlern gehen in Bus-Off; das restliche Netz kann weiterlaufen.

Die Bitrate steht im umgekehrten Verhältnis zur Kabellänge: 1 Mbit/s für kurze Strecken, 125 kbit/s typisch für lange Industriebusse.

Typische Einsatzgebiete

Automobil-ECU-Netze (Motor, ABS, Kombiinstrument)
Antrieb–SPS-Kommunikation an CNC-, Roboter- und Verpackungsmaschinen
Joystick- und Hydrauliksteuerungen an Land- und Baumaschinen
Aufzugs- und Gebäudeautomation-Schaltschränke
Batteriemanagementsysteme (BMS) und Energiespeichermodule

Häufige Fehler

Fehlender oder falsch platzierter Abschluss — Reflexionen und fehlerhafte Frames.
Schwache Masseführung — Gleichtaktstörungen auf dem Differenzsignal.
Bitrate nicht an Kabellänge angepasst.
CAN- und CAN-FD-Knoten auf demselben Bus gemischt.
Kein Plan für Wiederanlauf und Protokollierung nach Bus-Off.

Auswahl- / Design-Checkliste

Standard-CAN oder CAN FD?
Bitrate passend zu Länge und Knotenzahl?
120 Ω Abschluss an beiden Enden (oder berechnetes Äquivalent)?
Transceiver-Pegel (3,3 V / 5 V) MCU-kompatibel?
Galvanische Trennung nötig (z. B. Feldschrank)?
ID-Plan, zyklische Nachrichten und Diagnose (UDS / J1939) definiert?

FAQ

Was ist CAN Bus in einem Satz?

Ein serielles Protokoll, bei dem mehrere Einheiten ID-basierte Nachrichten über eine differentielle Leitung austauschen.

Unterschied zwischen CAN Bus und Modbus RTU?

Modbus ist meist Master–Slave; CAN nutzt Broadcast-ähnliche Nachrichten und Hardware-Priorität. CAN bietet stärkere Fehlerbehandlung und ein etabliertes Automobil-/Industrie-Ökosystem.

Warum ein Abschlusswiderstand?

Er reduziert Signalreflexionen und Frame-Fehler; 120 Ω an beiden Enden ist Standard.

Wann CAN FD?

Bei größeren Nutzdaten (bis 64 Byte) und höherer Bitrate — alle Knoten müssen CAN FD unterstützen.

Ergebnis

CAN Bus ist ein bewährter, skalierbarer Kommunikationskern für industrielle und automotive Embedded-Systeme. Mit korrektem Abschluss, Bitrate und ID-Plan sinken Datenverlust und Ausfallzeit im Feld deutlich. Wer eine neue Steuerkarte oder Maschinenvernetzung plant, sollte CAN Bus früh nach Anforderungen wählen — und teure Protokollwechsel später vermeiden.
