Das SPI-Protokoll ist eine der am häufigsten genutzten synchronen Serienschnittstellen für schnellen Datenaustausch mit Peripherie wie Flash-Speicher, ADCs, Sensoren, Display-Treibern und RF-Modulen auf mikrocontrollerbasierten Platinen. Die Single-Master-Multi-Slave-Architektur, die einfache Busstruktur und die Unterstützung hoher Taktfrequenzen machen es in Embedded-Projekten zur bevorzugten Wahl.
Werden die vier Leitungen jedoch nicht korrekt definiert, der falsche Modus gewählt oder die Leiterbahnen auf der PCB nahe an verrauschten Strompfaden geführt, kann eine im Labor stabil wirkende Schaltung im Feld anfällig für periodische Kommunikationsabbrüche und Datenkorruption werden.
SPI-Protokoll — kurze Definition

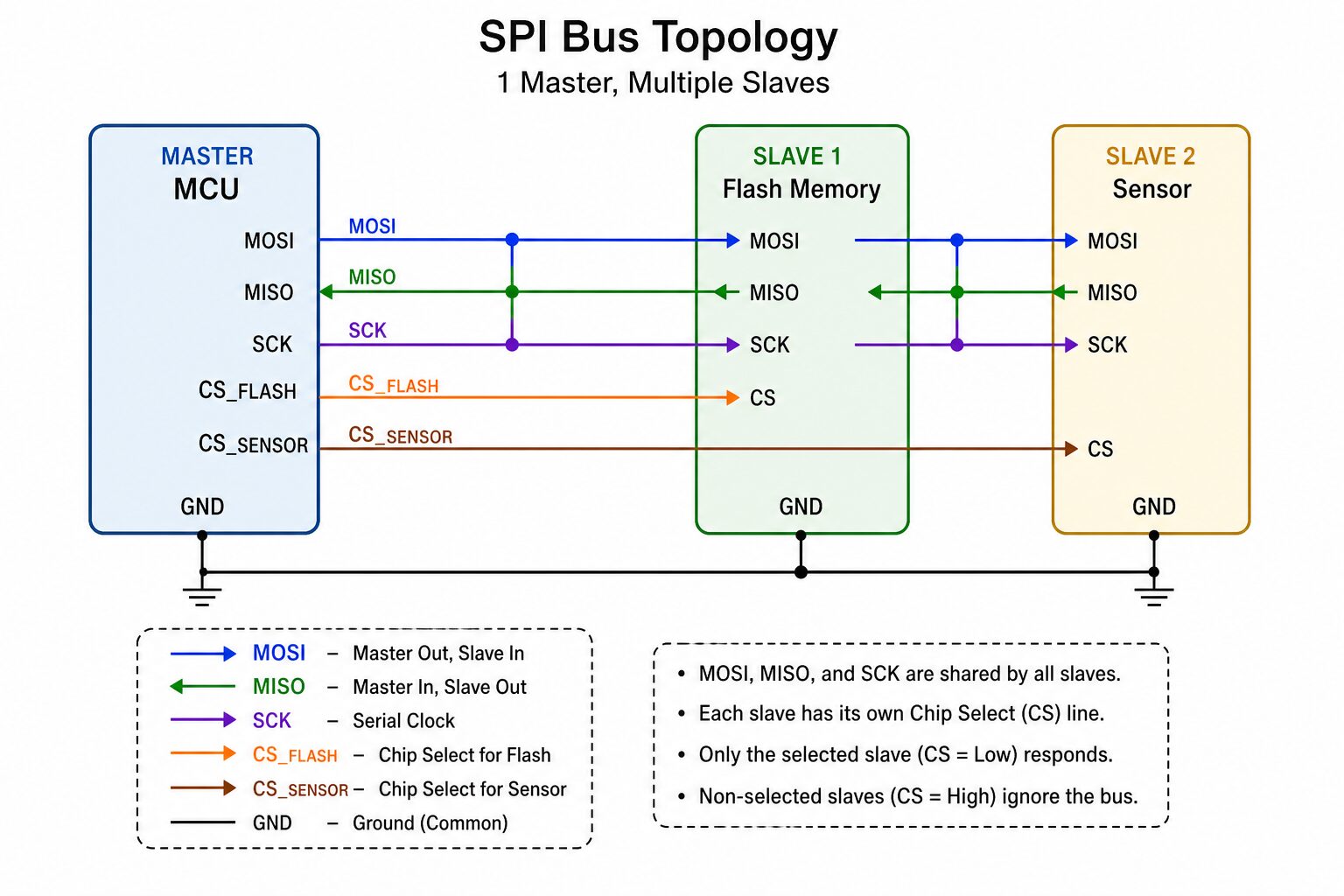

Serial Peripheral Interface (SPI) ist ein voll duplex-fähiges Protokoll, bei dem das Master-Gerät das Taktsignal (SCK) erzeugt und Daten synchron über die Leitungen MOSI (Master Out Slave In) und MISO (Master In Slave Out) übertragen werden. Für jedes Slave-Gerät wird eine separate Chip-Select-Leitung (CS, SS) verwendet; nur das ausgewählte Slave nimmt am Datenaustausch teil, solange CS aktiv ist.
Daten werden typischerweise in 8- oder 16-Bit-Rahmen übertragen. Die Modi 0–3 definieren Kombinationen aus CPOL (Taktpolarität) und CPHA (Taktphase); Master und Slave müssen denselben Modus verwenden. SPI-Peripherie an den meisten MCUs unterstützt DMA, wodurch die CPU-Last sinkt und hohe Datenraten dauerhaft möglich sind.
Problembereich
In Embedded-Designs gilt SPI oft als „schnell und einfach“; diese Wahrnehmung führt dazu, die physikalischen Grenzen des Protokolls zu ignorieren. Lange Flachkabel, Steckverbinderübergänge, gemeinsame CS-Leitungen oder falsche Pull-up-/Pull-down-Werte verschlechtern die Signalintegrität. Bei Taktfrequenzen über 10 MHz werden Anstiegszeiten, Reflexionen und Übersprechen deutlich.
Wenn mehrere Slaves denselben Bus teilen, darf nur eine CS-Leitung gleichzeitig aktiv sein. Wird CS zu spät aktiviert oder zu früh deaktiviert, liest der Slave das erste oder letzte Bit falsch. Einige Flash- und ADC-ICs sind nach dem Einschalten eine bestimmte Zeit nicht bereit; SPI-Zugriff in diesem Fenster verursacht stille Fehler.
Technische Analyse
Die zentralen Designparameter sind:
- Taktfrequenz: Der maximale SCK-Wert aus dem Slave-Datenblatt, Kabel-/PCB-Verzögerung und Setup-/Hold-Zeiten müssen gemeinsam bewertet werden. Tests sollten bei niedrigster Temperatur und höchster Versorgungstoleranz erfolgen.
- Moduswahl (CPOL/CPHA): Master und Slave müssen denselben Modus nutzen; unterschiedliche Modi erzeugen Bitverschiebungen und inkonsistente Lesevorgänge.
- CS-Verwaltung: Pro Slave kann unabhängiges GPIO oder ein Decoder (z. B. 74HC138) genutzt werden. CS-Übergänge sollten bei stillstehendem SCK erfolgen.
- Pull-up/Pull-down: Bei Open-Drain- oder Tri-State-MISO-Leitungen müssen geeignete Widerstände definiert werden; sonst liest ein schwebender Pin falsche Bits.
- Versorgung und Masse: SPI-Leitungen sollten kurz und gerade geführt werden; von analogen und Leistungsschaltpfaden fern platziert.
- DMA und Puffer: Bei schnellem Flash-Lesen/Schreiben reduzieren Doppelpuffer und DMA den CPU-Eingriff.
Beispielsweise können bei einem Display-Treiber mit 25 MHz SCK und 20 cm Flachkabel Serienwiderstände (22–47 Ω) und Terminierung an der Quelle das Ringen der Anstiegsflanken verringern. MOSI, SCK und CS sollten gemeinsam am Oszilloskop betrachtet werden; Setup-/Hold-Verletzungen müssen erkannt werden, bevor die Frequenz gesenkt wird.
Feldszenarien
- Modus-Inkompatibilität: Verwendet ein neu eingebautes Sensormodul andere CPOL/CPHA-Werte, erscheinen gelesene Werte konstant oder zufällig; das Problem liegt in der Modusübereinstimmung, nicht im Softwaretreiber.
- CS-Konflikt: Die gleichzeitige Auswahl zweier Slaves führt zu Buskonflikten auf MISO und verfälscht den Master-Eingang.
- Zugriff während des Einschaltens: Wird ein SPI-Befehl gesendet, bevor Flash oder ein RF-Modul bereit ist, kommt keine Antwort; Watchdog- oder Reset-Zyklen können ausgelöst werden.
- Langes Kabel und EMI: SPI-Leitungen nahe einem Motorantrieb werden durch Impulsrauschen gestört; die Kommunikation scheint nur bei stehendem Motor zu funktionieren.
- Falsche Bitreihenfolge (MSB/LSB): Ist der Treiber MSB-first und erwartet der Slave LSB-first, werden Werte verkehrt gelesen; Kalibrierungstabellen werden bedeutungslos.
Lösungsansätze
Zuerst sollten maximaler SCK, Modus, CS-Polarität und Einschaltzeit aus dem Slave-Datenblatt gelesen werden; jede Leitung muss im Schaltplan klar beschriftet sein. Auf der PCB sollten SCK- sowie MOSI-/MISO-Leiterbahnen gleich lang und möglichst kurz sein; eine durchgehende Massefläche unter der Referenz ist vorzuziehen.
In der Software sollte die SPI-Initialisierung Modus und Frequenz aus einer zentralen Konfigurationstabelle beziehen. CS-Steuerung sollte in einem kritischen Abschnitt erfolgen; unvollständige Transfers bei Interrupts oder RTOS-Kontextwechseln müssen abgeschlossen werden. Bei Fehlern sollten Timeout, CRC oder Wiederholungsmechanismen greifen; stille Fehler sind nicht akzeptabel.
Im Produktionstest können Loopback (MISO–MOSI Kurzschluss) und bekanntes Muster-Lesen/Schreiben automatisch verifiziert werden. Ändern sich Kabellänge oder Steckertyp bei Feldrevisionen, muss die SCK-Frequenz neu skaliert werden.
Vorteile
- Geringe Latenz bei Flash-, Display- und Sensor-Updates dank hoher Datenübertragungsgeschwindigkeit
- Geringe Pin-Anzahl dank einfacher Busstruktur (schneller als I²C, mehr Pins)
- CPU für andere Aufgaben frei durch DMA-Unterstützung
- Flexible Anpassung von Modus und Frequenz in der Software
- Schnelle Verifikation über Oszilloskop und Loopback für Test und Diagnose
- Stabile Kommunikation in industriellen Störumgebungen bei korrektem PCB-Layout
Diese Vorteile steigern die operative Effizienz besonders bei Szenarien wie HMI-Updates, Firmware-Laden und ADC-Lesen mit hoher Abtastrate.
Branchenbeobachtung / Erfahrung
Im Feld stammen die meisten SPI-bezogenen Störungen aus der Annahme, das Protokoll „funktioniere von selbst“: Modusübereinstimmung wird nicht geprüft, CS-Timing nicht gemessen, die Frequenz bei längerem Kabel nicht reduziert. In Revan-Technology-Projekten wird der SPI-Bus im selben Dokumentationspaket wie Stromversorgungsdesign und Embedded-Software definiert; Feldmontage und Software-Updates stützen sich auf denselben Referenzschaltplan.
Bei Multi-Slave-Platinen sorgen CS-Decoder und Serienwiderstandswahl für reproduzierbares Verhalten in der Serienfertigung. Oszilloskop-Aufzeichnungen und Frequenzreserve dienen als konkrete Belege bei Design-Revisionen.
Ergebnis
Das SPI-Protokoll bietet schnelle und flexible Datenübertragung in Embedded-Systemen; zuverlässige Ergebnisse erfordern gemeinsames Design von Modusübereinstimmung, CS-Verwaltung, Taktfrequenzgrenzen, PCB-Layout und Software-Timeouts. Die Validierung von Hardware und Software auf derselben Fehlerbudget-Basis verhindert Kommunikationsabbrüche und Datenkorruption im Feld in einem frühen Stadium.
