Modbus RTU endüstriyel haberleşme protokolü, otomasyon dünyasının en yaygın dillerinden biridir. Bir üretim hattında onlarca cihazın aynı anda konuşması gerektiğinde, mühendisler genellikle bu protokole yönelir.
Ancak sahada karşılaşılan sorunların çoğu protokolün kendisinden değil, yanlış adresleme, hatalı terminasyon veya zamanlama ayarlarından kaynaklanır. Doğru tasarlandığında Modbus RTU, yıllarca sorunsuz çalışan sağlam bir veri omurgası sunar.
Modbus RTU nedir?
Modbus RTU (Remote Terminal Unit), 1979'da Modicon tarafından geliştirilen ve günümüzde endüstriyel otomasyonun fiili standardı haline gelen bir seri haberleşme protokolüdür. RTU varyantı, veriyi ikili (binary) formatta, minimum bayt sayısıyla iletir; bu da RS-485 gibi yarı çift yönlü hatlar üzerinde yüksek verim sağlar.

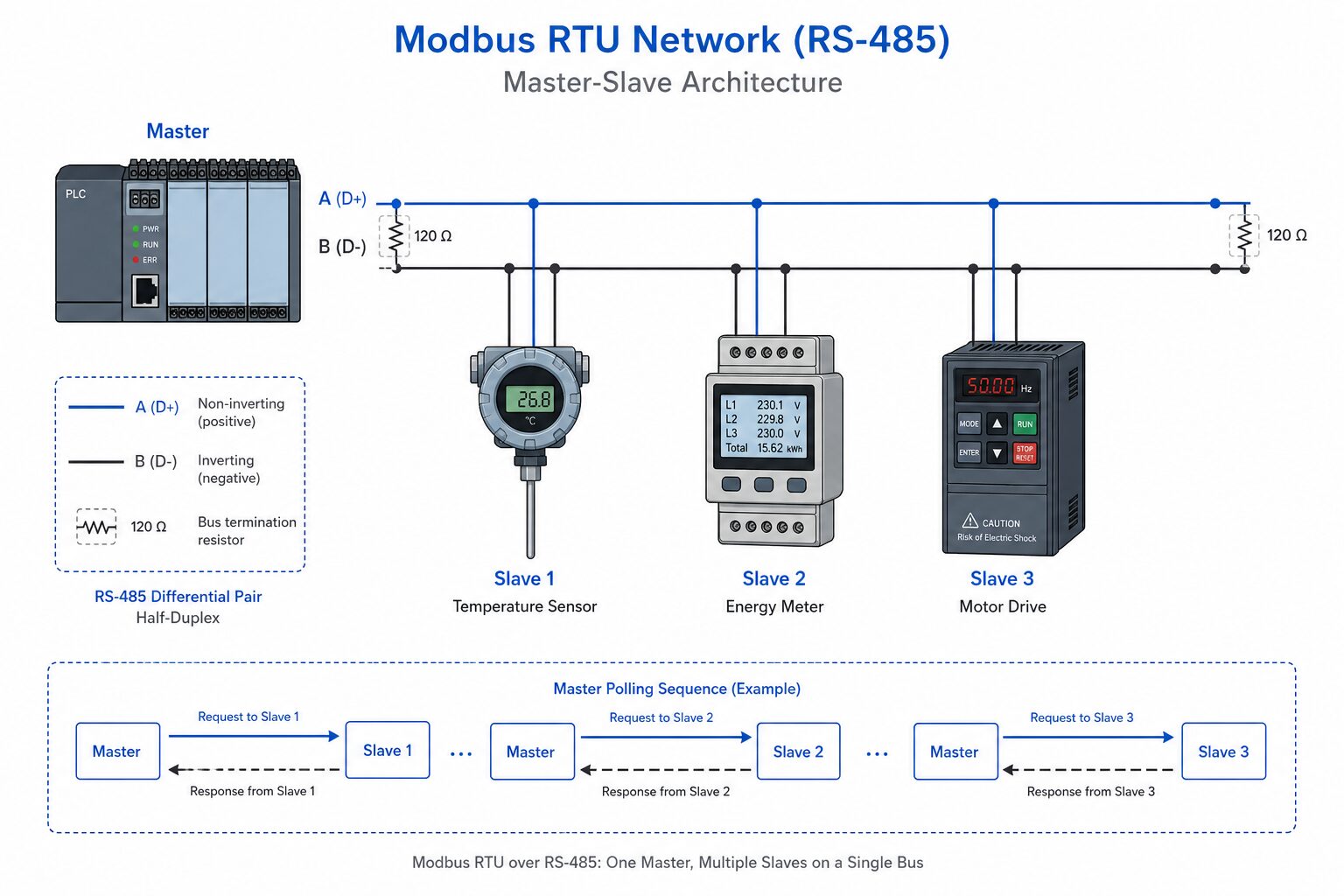

Protokol, Master–Slave (Yönetici–Uydu) mantığıyla çalışır. Master cihaz — genellikle bir PLC, HMI veya IoT gateway — hat üzerindeki Slave cihazlara sırayla soru sorar; Slave'ler yalnızca kendi adreslerine gelen isteklere cevap verir. Tek bir RS-485 hattında teorik olarak 247 adrese kadar cihaz bağlanabilir.
Modbus RTU'nun temel mesaj yapısı şu bileşenlerden oluşur:
1. Slave Adresi (1 bayt): Hattaki hedef cihaz numarası (1–247).
2. Function Code (1 bayt): Yapılacak işlem — okuma (0x03, 0x04) veya yazma (0x06, 0x10).
3. Veri Alanı (değişken): Register adresi, okunacak/yazılacak değerler.
4. CRC16 (2 bayt): Mesaj bütünlüğü kontrolü.
Bu yapı sayesinde enerji sayaçları, sıcaklık sensörleri, frekans sürücüleri ve röle modülleri aynı protokol üzerinden yönetilebilir.
Problem bağlamı
Endüstriyel saha projelerinde haberleşme katmanı genellikle projenin son aşamasına bırakılır. "Kabloyu bağladık, çalışır" yaklaşımı, devreye alma haftasında ciddi gecikmelere yol açar.
Tipik senaryolar şunlardır:
- Adres karmaşası: Aynı hatta iki cihazın fabrika varsayılan adresi (örneğin 1) aynı olduğunda Master hangisine cevap verildiğini ayırt edemez; okunan değerler rastgele cihazlardan gelir.
- Zaman aşımı hataları: Kablo mesafesi uzadıkça veya baud hızı yükseltildiğinde Slave cevabı Master'ın timeout süresinden geç kalır; yazılım "cihaz yanıt vermiyor" hatası üretir.
- Endianness (bayt sırası) uyumsuzluğu: 32-bit enerji değeri okunduğunda iki farklı cihaz aynı register'ı farklı bayt sırasıyla gönderir; sonuç astronomik veya negatif değerler olarak görünür.
- Topraklama döngüleri: RS-485 hattının GND referansı farklı panolarda farklı potansiyellere bağlandığında ortak mod gürültüsü CRC hatalarını artırır.
Bu sorunlar protokolün zayıflığından değil, uygulama disiplininin eksikliğinden doğar. Modbus RTU basit görünür; bu basitlik, detayların göz ardı edilmesine yol açar.
Teknik analiz
Modbus RTU'nun güvenilir çalışması için fiziksel katman (RS-485) ile uygulama katmanının (Modbus) birlikte değerlendirilmesi gerekir.
Zamanlama (Timing): RTU modunda mesajlar arasında en az 3,5 karakter süresi kadar sessizlik (silence gap) olmalıdır. 9600 baud hızında bu yaklaşık 3,6 ms'dir. Master yazılımı, ardışık sorgular arasında bu süreyi aşmadan yeni istek göndermemelidir. Hızlı polling, Slave cihazların mesajı birleştirmesine ve CRC hatasına neden olur.
Register haritası: Her Slave cihazın kullanım kılavuzunda Holding Register (4x), Input Register (3x), Coil (0x) ve Discrete Input (1x) adresleri tanımlıdır. Örneğin bir enerji sayacının anlık güç değeri 40001 (Holding Register 0) adresinde 32-bit float olarak tanımlanmış olabilir. Master yazılımının bu haritayı birebir takip etmesi zorunludur.
CRC16 hesaplama: Modbus RTU, CRC-16-IBM (polynomial 0xA001) kullanır. Hatalı CRC implementasyonu, özellikle gömülü tarafında kendi protokol yığınını yazan ekiplerde sık görülür. Hazır kütüphane (libmodbus, FreeModbus) kullanımı bu riski ortadan kaldırır.
Baud hızı ve mesafe ilişkisi:
| Baud Hızı | Maks. Kablo Mesafesi (yaklaşık) |
| 9600 bps | 1200 m |
| 19200 bps | 800 m |
| 115200 bps | 100 m |
Saha projelerinde 9600 veya 19200 baud, uzun mesafe ve gürültü toleransı açısından en güvenli seçeneklerdir.
Saha senaryoları
Revan Mühendislik saha deneyimlerinde Modbus RTU ile karşılaşılan tipik durumlar:
- Güneş enerji sahası izleme: String combiner kutuları Modbus RTU ile gateway'e bağlanır. Sabah ilk ışıkta tüm inverterler aynı anda uyanır; Master'ın sıralı polling yapması gerekir. Paralel sorgu gönderildiğinde hat çakışması yaşanır ve günlük üretim verisi eksik kalır.
- Soğuk zincir depo paneli: Sıcaklık/nem sensörü ve enerji sayacı aynı RS-485 hattında. Sensör 9600 baud, sayaç 19200 baud fabrika ayarıyla gelmişse hiçbir cihaz anlamlı cevap vermez. Devreye alma öncesi tüm cihaz baud hızlarının eşitlenmesi şarttır.
- Kompresor odası basınç izleme: Frekans sürücüsünden Modbus ile motor akımı okunurken, aynı hattaki basınç transmitter'ı 4–20 mA analog çıkışla ayrı kanaldan okunuyordu. Modbus entegrasyonu sonrası tek gateway üzerinden hem sürücü hem transmitter verisi alınarak kablo sayısı yarıya indirildi.
- Fabrika enerji izleme: 15 adet enerji sayacı tek hatta. Adres çakışması nedeniyle toplam tüketim değeri gerçektekinden %30 yüksek okunuyordu. Her sayacın adresi tek tek doğrulandıktan sonra veri tutarlılığı sağlandı.
Çözüm yaklaşımları
Sağlam bir Modbus RTU ağı kurmak için uygulanması gereken stratejiler:
- Adres planı oluşturma: Proje başında tüm cihazların Slave adresi, baud hızı, register haritası ve kablo etiketleri tek bir tabloda dokümante edilmelidir. Devreye alma sırasında bu tablo referans alınır.
- Hat sonlandırma (termination): RS-485 hattının her iki ucuna 120 Ω sonlandırma direnci takılmalıdır. Sonlandırma eksikliği yansımalar ve CRC hatalarına yol açar.
- Yazılımsal retry ve timeout: Master tarafında her sorgu için makul timeout (genellikle 500 ms–2 s) ve en az 2–3 retry tanımlanmalıdır. Geçici hat gürültüsünde sistem kendini toparlar.
- Galvanik izolasyon: Farklı panolar arasında RS-485 geçişlerinde izole transceiver (ADM2587E, ISO3086 gibi) kullanımı toprak döngüsü riskini azaltır.
- Test aracı kullanımı: Devreye alma öncesi Modbus Poll / QModMaster gibi araçlarla her cihaz tek tek test edilmeli; register değerleri datasheet ile karşılaştırılmalıdır.
Kazanımlar
Modbus RTU protokolünü endüstriyel standartlarda uygulamanın somut faydaları:
- Evrensel uyumluluk: Piyasadaki endüstriyel cihazların büyük çoğunluğu Modbus RTU destekler; tedarikçi bağımsız entegrasyon mümkündür.
- Düşük altyapı maliyeti: RS-485 hattı iki iletken + GND ile onlarca cihazı bağlar; her cihaz için ayrı analog kanal veya Ethernet portu gerekmez.
- Kolay arıza tespiti: Modbus sorgu/cevap döngüsü izlenebilir; hangi Slave'in yanıt vermediği saniyeler içinde tespit edilir.
- Uzun ömürlü sistem: Doğru kurulmuş bir Modbus RTU ağı 10+ yıl değiştirilmeden çalışabilir; protokol 40 yılı aşkın süredir endüstride kullanılmaktadır.
- IoT geçiş kolaylığı: Modbus RTU verisi gateway üzerinden MQTT veya HTTP ile buluta taşınabilir; mevcut saha altyapısı korunarak dijitalleşme yapılır.
Sektörel gözlem / tecrübe
Otomasyon projelerinde "Modbus çalışmıyor" şikâyetlerinin kök nedeni incelendiğinde, vakaların yaklaşık %60'ında sorun fiziksel katmanda (terminasyon, kablo tipi, GND bağlantısı), %25'inde adres/baud uyumsuzluğunda, yalnızca %15'inde gerçek protokol veya yazılım hatasında bulunur.
Özellikle hızlı devreye alma baskısı altındaki projelerde register haritasının datasheet yerine "deneme-yanılma" ile keşfedilmesi, sahada saatler süren debug seanslarına yol açar. Başarılı projeler, haberleşme tasarımını PCB ve pano aşamasında planlayan projelerdir.
Modbus RTU'nun basitliği bir avantajdır; ancak bu basitlik, disiplinli dokümantasyon ve test olmadan hızla dezavantaja dönüşür.
Sonuc
Modbus RTU endüstriyel haberleşme protokolü, otomasyon ve IoT projelerinin omurgasını oluşturan kanıtlanmış bir standarttır. Doğru adres planı, uygun baud hızı, hat sonlandırması ve yazılımsal retry mekanizmalarıyla yıllarca güvenilir veri alışverişi sağlar.
Projenizde Modbus RTU entegrasyonu, enerji izleme, saha veri toplama veya makine otomasyonu gerektiriyorsa, haberleşme katmanını tasarımın başından itibaren planlamak devreye alma süresini ve saha riskini önemli ölçüde azaltır.
