Revan Technology besitzt tiefgehende Fachkompetenz im Bereich Leiterplattenentwicklung (PCB-Design) und realisiert Projekte in sämtlichen Größenordnungen – von einfacheren Prototypen bis hin zu komplexen Industrie-Steuersystemen.
Für industrielle Anwendungen entwickeln wir robuste, mehrlagige Steuerplatinen, die extremen Einsatzbedingungen standhalten. Gleichzeitig bieten wir für Prototypen- und Kleinserienentwicklungen kompakte, kosteneffiziente und schnell herstellbare PCB-Lösungen, die ideal für kurzfristige Tests und Proof-of-Concept-Phasen geeignet sind.
Unser Schwerpunkt liegt auf der Herstellung präziser und zuverlässiger Steuerplatinen, die Motor- und Sensoranwendungen steuern – beispielsweise in Füllanlagen, Etikettiermaschinen oder Wägesystemen. Damit bedienen wir besonders Branchen, in denen zuverlässige Automatisierungstechnik unverzichtbar ist.
Unsere Leistungen beschränken sich jedoch nicht auf das reine PCB-Layout. Wir übernehmen den gesamten Hardware-Entwicklungsprozess sowie die vollständige Entwicklung der Embedded-Software, die auf den Platinen ausgeführt wird. Durch diesen integrierten Ansatz entstehen langlebige, effiziente und einsatzbereite Systemlösungen, die Kunden unmittelbar vor Ort nutzen können, ohne zusätzliche Integrationsschritte.
Der PCB-Design-Ablauf gliedert sich bei uns in die folgenden Schritte:
Der Prozess beginnt mit einem umfassenden Verständnis des Kundenbedarfs. Wir analysieren sorgfältig den geplanten Einsatzzweck der Platine, die erforderlichen Spannungen und Ströme, die physikalischen Abmessungen und die Umgebungsbedingungen.
Diese Phase ist entscheidend, da die Anforderungen stark variieren: Eine für industrielle Anlagen entwickelte Platine muss höchste Robustheit, Lebensdauer und Sicherheit bieten, während bei Prototypen flexible Anpassungsmöglichkeiten und schnelle Realisierbarkeit im Fokus stehen. Die Ergebnisse dieser Analyse legen die technische Basis für das gesamte Projekt und definieren alle weiteren Designentscheidungen.
Im nächsten Schritt wird der komplette elektronische Schaltplan mithilfe professioneller CAD-Software entwickelt. Alle elektrischen Verbindungen – von Mikrocontrollern über Kondensatoren und Widerstände bis hin zu Leistungsbauteilen – werden eindeutig dargestellt.
Da bereits kleinste Fehler im Schaltplan zu nicht funktionierenden Platinen führen können, legen wir großen Wert auf präzise Erstellung, Simulationen und Validierungen in dieser Phase. Dieser Schaltplan fungiert als digitale Blaupause der späteren Platine.
Nach der Schaltplanerstellung folgt die Übertragung in ein physisches Layout. Hier werden die elektronischen Bauteile optimal auf der Platine angeordnet. Zu den wichtigsten Kriterien gehören kurze Signalwege, ausreichende Abstände für wärmeerzeugende Komponenten und eine effiziente Platznutzung.
Ein sorgfältiges Layout trägt nicht nur zur Leistungsfähigkeit und Stabilität des Endprodukts bei, sondern erleichtert auch die industrielle Fertigung und spätere Wartung.
Moderne Leiterplatten bestehen aus einer oder mehreren Kupferschichten. Besonders in kompakten Geräten sind mehrlagige PCBs unerlässlich, um Platz zu sparen und stabile elektrische Eigenschaften sicherzustellen.
In diesem Arbeitsschritt werden alle Leiterbahnen verlegt, Masse- und Stromflächen definiert und spezielle Leitungsführungsregeln für Hochfrequenz- oder Leistungsschaltungen beachtet. Eine korrekte Umsetzung verhindert Störungen und parasitäre Effekte und gewährleistet stabile Signalqualität.

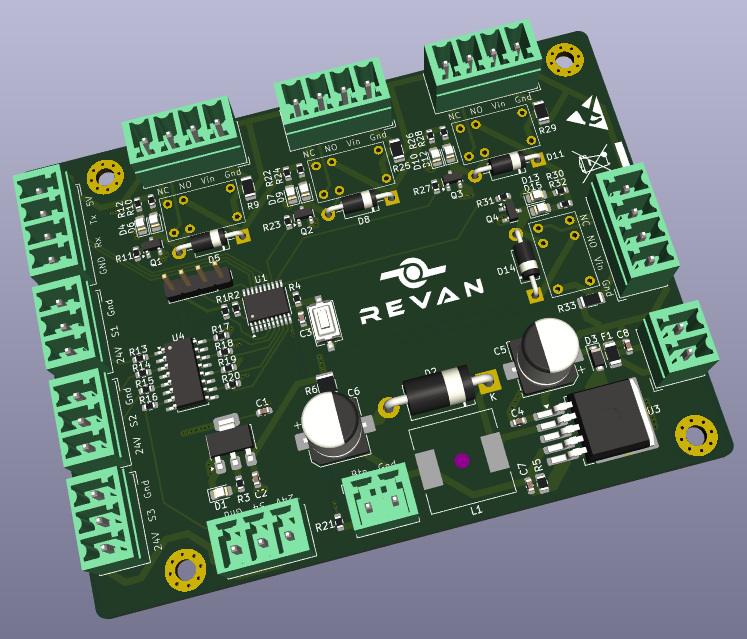

Nach Fertigstellung des Layouts wird ein vollständiges 3D-Modell erzeugt. Dieses Modell ermöglicht eine gründliche mechanische Prüfung, um sicherzustellen, dass alle Bauteile in das Zielgehäuse passen und ausreichend Abstand besitzen.
In dieser Phase erkennen wir mögliche Montagekonflikte oder mechanische Fehler, bevor die Produktion startet – ein wichtiger Schritt zur Qualitätsabsicherung.
Bevor eine Platine produziert werden kann, werden standardisierte Gerber-Dateien erstellt. Diese Dateien beinhalten alle Informationen über Leiterbahnen, Lötmasken, Bohrungen, Markierungen und Beschriftungen.
Da PCB-Hersteller ausschließlich mit diesen Dateiformaten arbeiten, hat ihre korrekte Erstellung höchste Priorität.
Die finalen Produktionsdaten werden an den Hersteller übermittelt. Je nach Materialstärke, Kupferdicke und Oberflächenbehandlung kann die Fertigungsdauer variieren. Prototypen werden üblicherweise innerhalb weniger Tage produziert, während Serienfertigungen mehrere Wochen in Anspruch nehmen können.
Qualitätssicherung und Materialauswahl spielen hierbei eine zentrale Rolle.
Nach Fertigstellung der Platine erfolgt die Bestückung der elektronischen Komponenten – entweder manuell oder vollautomatisch. Anschließend beginnen umfassende Funktionstests.
In dieser Phase stellen wir sicher, dass alle Signale korrekt verarbeitet werden und die Platine unter realen Bedingungen stabil arbeitet. Dadurch garantieren wir maximale Zuverlässigkeit und lange Lebensdauer des Systems.
Ein professionelles PCB-Design erfordert weit mehr als das Platzieren einiger Bauteile. Gründliche Bedarfsanalyse, detailgenaue Schaltungsentwicklung, strategisches Layout, hochwertige Fertigung und umfassende Tests bilden die Basis für eine leistungsfähige und langlebige Leiterplatte.
Mit einem präzise geplanten und entwickelten PCB steigern Geräte ihre Effizienz, minimieren Fehlerquellen und unterstützen langfristig stabile Betriebsprozesse.
