NPN PNP Ausgänge industrieller Sensoren bestimmen, wie ein Sensor sein Signal an eine SPS oder Steuerplatine überträgt. Die richtige Wahl beeinflusst nicht nur die Grundfunktion, sondern auch Verdrahtungsstandards, die Dauer der Fehlersuche und die Erweiterbarkeit der Anlage.
Äußerlich ähnliche Dreileiter-Näherungssensoren schalten bei NPN und PNP die Last auf unterschiedliche Weise. SPS-Eingangskarte, Feldversorgung und der bestehende Maschinenstandard sollten deshalb gemeinsam bewertet werden.

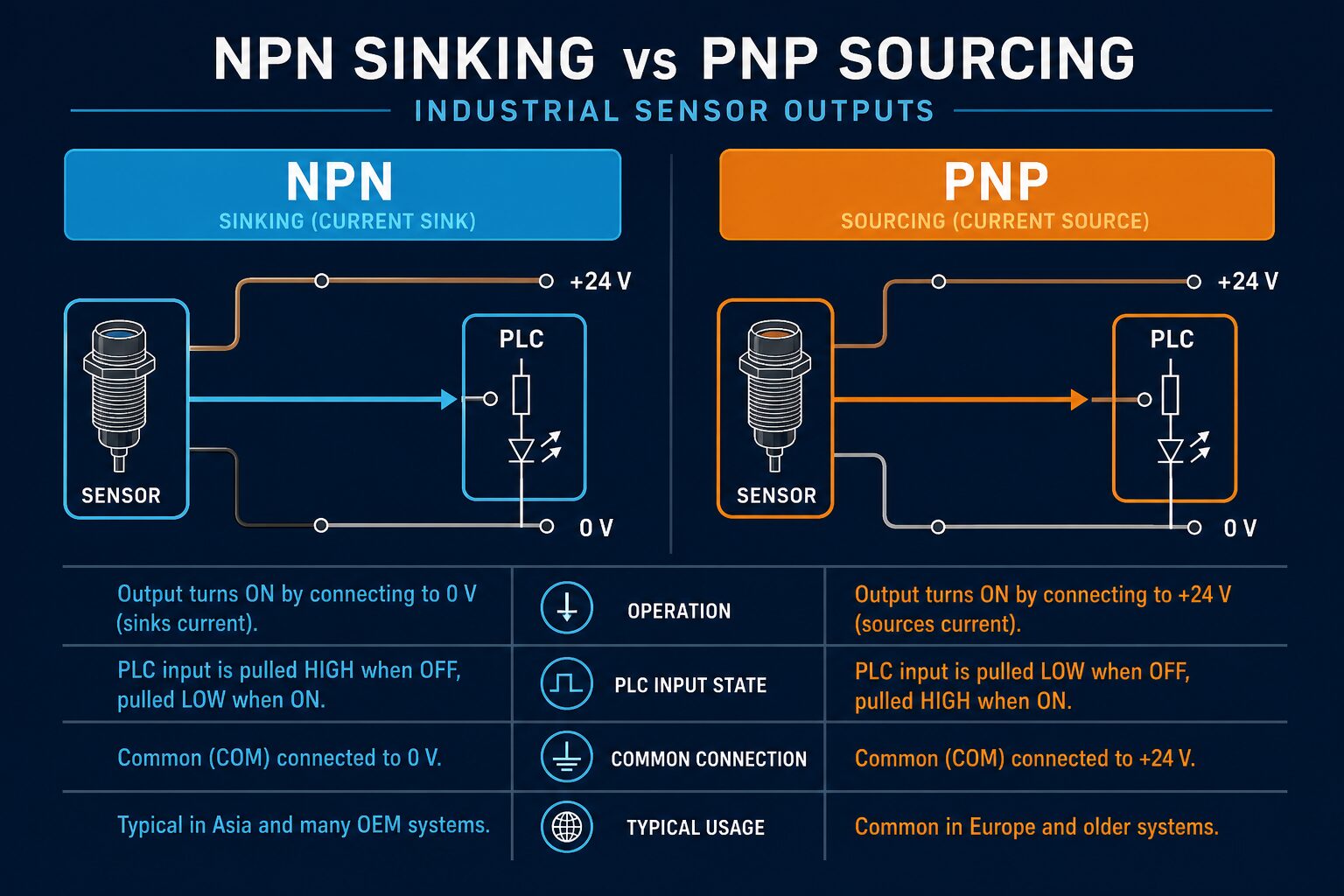

Was sind NPN- und PNP-Ausgänge?
Ein PNP-Ausgang legt bei aktivem Sensor eine positive Spannung an den SPS-Eingang und wird daher als „sourcing“ bezeichnet. Ein NPN-Ausgang zieht das Signal bei Aktivierung auf die 0-V-Leitung und arbeitet als „sinking“. Beide Varianten sind in der 24-V-DC-Automatisierung verbreitet, können jedoch nicht direkt an denselben Eingang angeschlossen werden.
Die NO/NC-Angabe auf dem Sensor darf nicht mit NPN/PNP verwechselt werden. NO und NC beschreiben den logischen Zustand bei Erkennung; NPN und PNP kennzeichnen die Richtung der elektrischen Schaltung.
Problemkontext bei einer falschen Auswahl
Ein häufiger Fehler besteht darin, einen Sensor nur nach mechanischen Abmessungen und Schaltabstand zu bestellen. Wird ein NPN-Sensor an einen für PNP ausgelegten SPS-Eingang angeschlossen, bleibt der Eingang möglicherweise unverändert oder liefert – abhängig von der gemeinsamen Klemme – unerwartete Logikpegel.
Auch die Aderfarben reichen als Entscheidung nicht aus. Braun ist meist +24 V, Blau 0 V und Schwarz der Ausgang, doch der Anschlussplan des Herstellers, die Art des gemeinsamen Anschlusses und die Dokumentation der Eingangskarte müssen stets geprüft werden.
Technische Analyse: SPS-Eingangsschaltung und Schaltrichtung
Bei einem PNP-Sensor verbindet der Ausgangstransistor die schwarze Signalleitung bei Erkennung mit +24 V. Er wird mit SPS-Karten für sinkende Eingänge verwendet, deren gemeinsamer Anschluss 0 V ist. Beim NPN-Sensor zieht der Transistor die Signalleitung auf 0 V; dafür ist eine Karte für sourcing-Eingänge mit einem +24-V-Gemeinschaftsanschluss erforderlich.
Bei der Entwicklung von Steuerplatinen helfen optokoppler- oder galvanisch getrennte Eingänge, Feldsignale sicher zu entkoppeln. Eingangswiderstand, Schwellenspannung, Verpolschutz und die Überwachung eines Kabelbruchs sollten zusammen mit Sensor und Schnittstellenschaltung geplant werden.
Typische Szenarien in der Praxis und bei Tests
An einer Verpackungslinie können PNP-Lichtschranken direkt an die SPS angeschlossen sein, während sich NPN-Sensoren einer importierten Maschine als inkompatibel mit dem vorhandenen Eingangsmodul erweisen. Ein Umlegen der Adern löst dieses Problem nicht; nötig ist ein passendes Schnittstellenmodul oder die richtige Eingangskarte.
Bei langen Kabelwegen können Störungen durch induktive Lasten falsche Eingangssignale verursachen. Geschirmte Kabel, korrekte Erdung, Versorgungsfilter und eine Zeitfilterung am Eingang können auch dann erforderlich sein, wenn der Sensortyp korrekt gewählt wurde.
Lösungsansätze: Wie entsteht ein robustes Design?
Zu Beginn der Entwicklung sollte für jeden I/O-Punkt eine Signalliste erstellt werden. Darin stehen Sensorversorgung, NPN/PNP-Typ, NO/NC-Verhalten, SPS-Eingangsmodul und der gewünschte sichere Zustand im Fehlerfall.
Bei gemischter Sensorinfrastruktur können NPN-PNP-Umsetzer oder galvanisch getrennte I/O-Module mit großem Eingangsbereich sinnvoll sein. In neuen Anlagen ist ein einheitlicher Ausgangstyp, abgestimmt auf den SPS-Standard und die Praxis des Wartungsteams, in der Regel besser beherrschbar.
Vorteile professioneller Planung und fundierter Entwicklung
- Weniger Verdrahtungsfehler und Nacharbeit bei der Inbetriebnahme.
- Schnellere Diagnose durch eindeutigere SPS-Eingangszustände.
- Einfachere Verwaltung von Ersatzsensoren und geringeres Risiko falscher Teile.
- Robustere PCB-Eingangsstufen gegenüber Spannungsschwankungen und Störungen im Feld.
Branchenbeobachtung / Erfahrungsnotiz
In den Automatisierungs- und Elektronikprojekten von Revan Technology wird die Sensorauswahl häufig als kleine Position betrachtet. Tatsächlich beeinflusst der I/O-Standard das Verhalten des Gesamtsystems – von der Qualität der HMI-Meldungen bis zum Wartungsaufwand.
Gerade bei Maschinenmodernisierungen können veraltete Pläne eine NPN/PNP-Inkompatibilität zu spät sichtbar machen. Eine punktweise Prüfung mit Multimeter und SPS-Diagnoseanzeige vor der Inbetriebnahme bestätigt, ob die gewählte Auslegung in der Praxis funktioniert.
Ergebnis
NPN PNP Ausgänge industrieller Sensoren sollten nicht allein nach mechanischer Eignung, sondern immer zusammen mit der SPS-Eingangsarchitektur ausgewählt werden. Ein dokumentierter I/O-Plan, die passende Schnittstellenschaltung und kontrollierte Tests im Feld schaffen eine zuverlässige, wartungsfreundliche und skalierbare Automatisierungsbasis.
