Hardware und Software in getrennten Welten zeigt sich auf der Werkbank, wenn jemand fragt: „War das Pin nicht ADC?“ Der Sensornetzname im Schaltplan wirkt korrekt, die Firmware baut sauber — doch das Pin ist auf UART TX, JTAG oder eine andere Alternate Function gemuxt, und die Analogmessung bleibt flach oder wirkt zufällig.
Bei Revan Engineering kostet diese Fehlerklasse Wochen, wenn Leiterplattendesign und Softwareentwicklung nicht an einer Projektwahrheit hängen. Die Beispiele stammen aus echten Bring-up- und Inbetriebnahme-Notizen; ohne Kundennamen oder Platinenmarken.

Hardware und Software in getrennten Welten beschreibt Abläufe, in denen Hardware-Realität und Software-Annahmen nicht synchronisiert werden. MCU-Pins sind multifunktional: dasselbe Pad kann ADC-Kanal, SPI MOSI oder GPIO sein. Steht im Schaltplan `AI_TEMP`, mappt aber `SENSOR_ADC_CH3` in der Firmware auf den falschen Port, verhält sich der Messpfad wie ein Digitalausgang.
„War das Pin nicht ADC?“ fällt meist, wenn Schaltplanseite und `board.h`- / Device-Tree-Zeile nicht nebeneinander geprüft werden. Co-Design bündelt beides unter einer Pin-Wahrheit; sonst wirkt der Prototyp gut, bis eine BOM-Revision auf der Serienplatine die Lücke offenlegt.
Auf einer sensorreichen Industrieplatine wird 0–3,3 V Analogeingang für Temperatur erwartet. Hardware übernimmt einen Block aus einem älteren Projekt; Software portiert den Header der Referenzplatine. In Rev B wandert der Sensorpin wegen Layout auf einen anderen Port; Schaltplan ist aktualisiert, der Firmware-Commit verzögert sich um einen Sprint.
Auf der Werkbank liefert `adc_read()` fest 4095 oder rauschiges Signal. Am Oszilloskop ist das Signal am Pin korrekt; Problem sind Mux und Kanalnummer. Hardware sagt „PA3 ADC1_IN3, steht im Plan“; Software sagt „unser Treiber nutzt PA4“. Meetings dauern Stunden; der echte Preis ist verschobene Feldauslieferung.
Ähnliche Bruchstellen: temporäres GPIO auf JTAG für Debug, Bootloader-UART kollidiert mit RS-485-Transceiver, „temporäre“ Alternate-Function-Wahl bleibt im Production-Image.

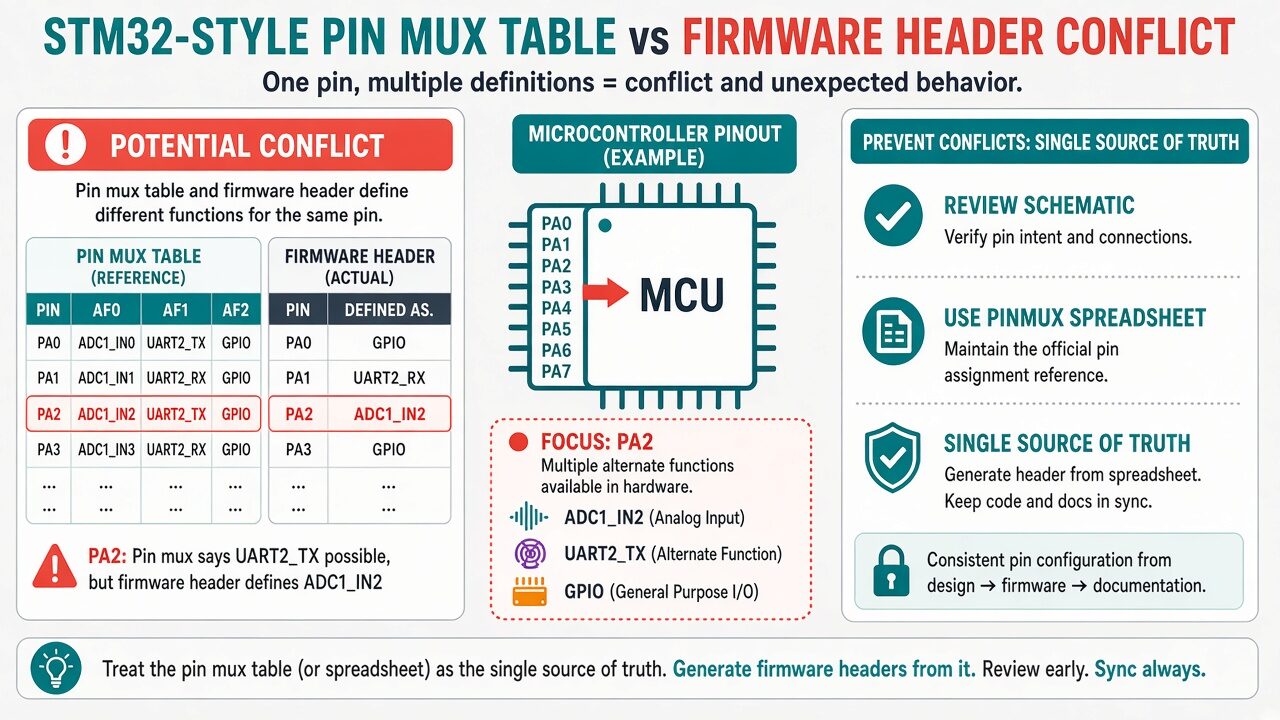

Pin-Mux und Alternate-Function-Tabellen: Bei STM32, ESP32, PIC und vergleichbaren Familien hat jedes Pin eine AF-Matrix. Bei Pin-Swap im Layout ändert sich nicht nur das Netlist — auch die Zuordnung `ADC_CHANNEL_x` → Port. Ein Schaltplanlabel `ADC1_IN3` muss nicht dasselbe physische Pad wie `LL_ADC_CHANNEL_3` in der Firmware meinen; Kanalindex und Portnummer werden verwechselt.
Fehlende Single Source of Truth: Lebt IDE-Pin-Config-Output (`ioc`, `pinmux.csv`) nicht im Repo, erreichen Hardware-Revisionen die Software nicht. Eine Excel-Pinliste veraltet; CI baut weiter mit altem Header.
Analog vs. Digital Init-Reihenfolge: Wird das Pin zuerst als GPIO-Ausgang initialisiert, kann der Wechsel in ADC-Modus still scheitern oder Sample-and-Hold stören. Die Antwort auf „War das Pin nicht ADC?“ ist manchmal „ja, aber zuerst Push-Pull gesetzt“.
Frontend und Messpfad: Op-Amp-Ausgang erreicht das MCU-Pin über Serienwiderstand und Filter; Kalibrierung geht von anderer Referenz aus. Selbst mit korrektem Mux wirken Skalierungs- und Vref-Fehler wie „kaputter ADC“.
Testsichtbarkeit: Factory-Jig prüft Digital-Loopback; analoger Pfad wird in ICT nicht gemessen. Falscher Mux passiert die Automatisierung und kommt als „toter Sensor“ aus dem Feld zurück.
Im Co-Design wird die Pinliste am Tag der Schaltplanfreigabe aktualisiert: Port, Alternate Function, Netname, ADC-Kanal, Pull-up-Bedarf und Testpunkt in einer CSV oder YAML. Firmware nutzt generierten Header; manuelle `#define`-Kopien werden reduziert.
Bring-up-Checklisten ergänzen „Pin-Wahrheit Walkthrough“: Hardware-, Software- und Testingenieur validieren gemeinsam Oszilloskop und `adc_read`-Log am selben Pin. Pin-Diffs bei Revision werden Pflichtzeilen im Release Note.
Im Revan-Prozess hängen Leiterplattendesign-Revision und Softwareentwicklung-Sprint am selben Ticket; Pin-Mux-Änderung wird ohne Firmware-Merge nicht für Platinenspin freigegeben. Frühe Prototypen versionieren Pin-Konfigurator-Output im Repo-Root.
Schließen Hardware und Software in getrennten Welten mit einer Pin-Wahrheit, sinkt Bring-up von Tagen auf Stunden, Feldrückläufer durch falsche ADC-Kanäle fallen, Rev-B/C-Regressionen werden sichtbar. Messbare Ziele: alle Analogkanäle in erwarteter mV-Spanne in der ersten Werkbank-Session; Production-Images mit automatischem Diff-Check gegen Pin-CSV.
Hardware sagt „Netname steht im Plan“, Software sagt „im Header lief es“ — das ist technische Schuld, keine Organisationspolitik. Pin-Swap dauert im Layout Minuten; ohne Firmware- und Test-Update vervielfacht sich der Preis. Bei geteilten JTAG/UART-Pins verfälscht ein Debug-Kabel ADC-Messungen und täuscht Servicetechniker.
Lecken „temporäre“ Firmware-Hacks in Production, passt Kundendoku nie zum echten Pinout. Co-Design-Meetings kurz halten: eine Tabelle und gemeinsame Messung schlagen lange Diskussionen.
Hardware und Software in getrennten Welten werden zu „War das Pin nicht ADC?“, wenn Pin-Mux und Dokumentation auseinanderlaufen. Schaltplan, Pin-Config-Output und Firmware-Header in einer Quelle vereinen; Revisionsdisziplin und gemeinsame Bring-up-Messung fangen Fehler vor dem Feld. Platinenspin und Firmware auf derselben Release-Linie verriegeln — Werkbank-Erfolg wird Serienzuverlässigkeit.
